PC-Serisi
Boru imalatında kullanma
PC-Serisi
- BAŞ dönüş tipi
- ÇALIŞMA – Maksimum 0,003㎜

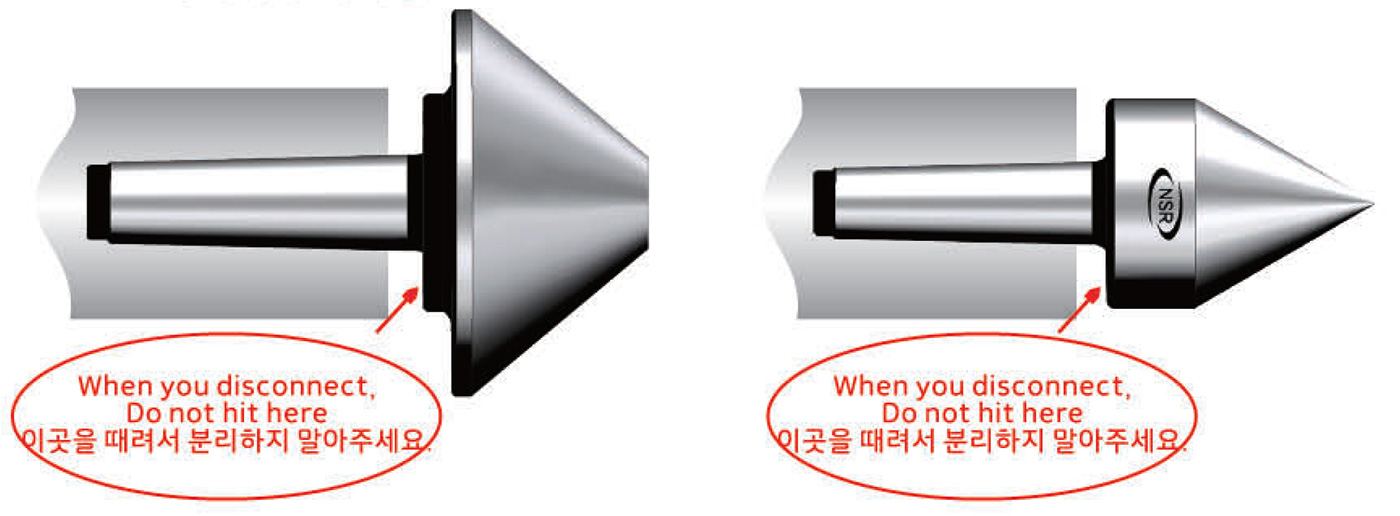

PC TİPİ Benimsemeyle İlgili Notlar
- Merkez eksenin ısıl işlem sertliği, HRC 58~62
| Model numarası | Modeli | Mors Konik | ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | MAX Ağırlık(kg) | MAKS R.PM | MAX Bitiş(㎜) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1004002 | 2WN | MT2 | 30 | 27 | 123 | 75 | 48 | 22 | 26 | 4.5 | 200 | 4,000 | 3 |
| 1004003 | 3ÇN | MT3 | 35 | 32 | 144.2 | 89 | 55.2 | 25 | 30.2 | 5 | 400 | 3,000 | 3 |
| 1004004 | 4WN | MT4 | 48 | 43 | 191 | 116 | 75 | 35 | 40 | 6 | 700 | 3,000 | 3 |
| 1004005 | 5WN | MT5 | 62 | 57 | 238 | 144 | 94 | 40.4 | 53.6 | 8 | 1,300 | 2,000 | 3 |

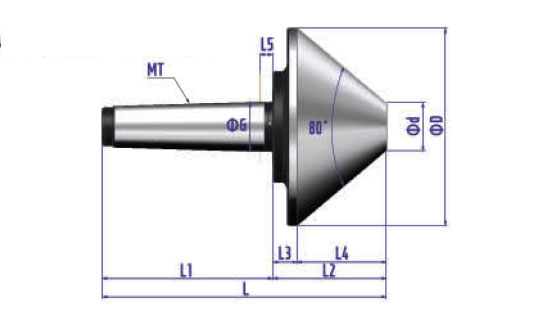

NSR-PC80 TİPİ
- Somunla orta kafa konumunun yalpalaması için ayarlanabilir
- Merkez konum açısı 80 derece
- Orta başlığın ısıl işlem sertliği, HRC 58~62
| Model numarası | Modeli | Mors Konik | ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | MAX Ağırlık(kg) | MAKS R.PM | MAX Bitiş(㎜) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1005023 | 3PC80 | MT3 | 95 | 20 | 143 | 85 | 58 | 12.3 | 44.7 | 6 | 400 | 4,000 | 3 |
| 1005024 | 4PC18 | MT4 | 125 | 30 | 180 | 108 | 72 | 15.4 | 56.6 | 8 | 800 | 3,000 | 3 |
| 1005025 | 5PC80 | MT5 | 150 | 35 | 220 | 136 | 84 | 15.5 | 68.5 | 8 | 1,600 | 2,000 | 3 |
| 1005026 | 6PC80 | MT6 | 200 | 38 | 305 | 189 | 116 | 19.5 | 96.5 | 10 | 2,500 | 1,500 | 3 |

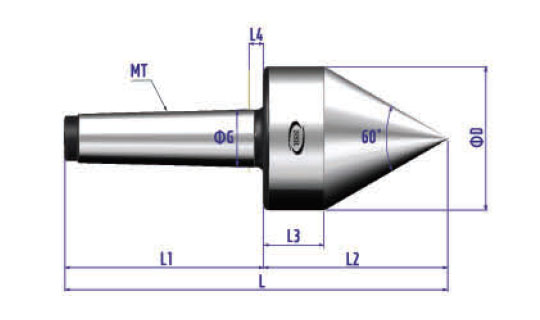

NSR-PC60 TİPİ
- Merkez konum açısı 60 derece
- Orta başlığın ısıl işlem sertliği, HRC 58~62
| Model numarası | Modeli | Mors Konik | ΦD | L | L1 | L2 | L3 | L4 | MAX Ağırlık(kg) | MAKS R.PM | MAX Bitiş(㎜) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1005002 | 2PC60 | MT2 | 44 | 134 | 68 | 66 | 28.3 | 6 | 400 | 5,000 | 3 |
| 1005003 | 3PC60 | MT3 | 56 | 163 | 85 | 78 | 30 | 6 | 400 | 5,000 | 3 |
| 1005004 | 4PC60 | MT4 | 78 | 208 | 108 | 100 | 33 | 8 | 800 | 3,800 | 3 |
| 1005005 | 5PC60 | MT5 | 98 | 261 | 136 | 125 | 41 | 8 | 1,600 | 3,000 | 3 |
| 1005006 | 6PC60 | MT6 | 118 | 343 | 189 | 154 | 52.7 | 10 | 2,500 | 2,800 | 3 |

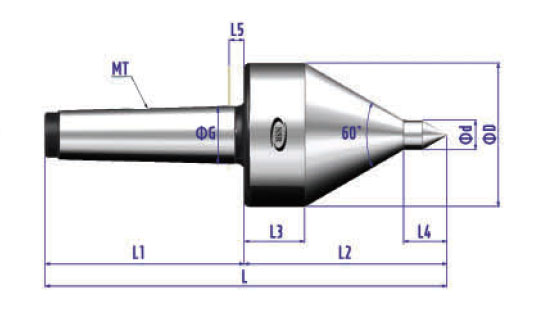

NSR-PC60L TİPİ
- Isırma girişimini en aza indirmek için ikinci adım açısı uygulaması
- Merkez konum açısı 60 derece
- Orta başlığın ısıl işlem sertliği, HRC 58~62
| Model numarası | Modeli | Mors Konik | ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | MAX Bitiş(㎜) | MAX Bitiş(㎜) | MAX Bitiş(㎜) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1005012 | 2PC60L | MT2 | 44 | 12 | 147 | 68 | 79 | 31.3 | 20 | 6 | 300 | 5,000 | 3 |
| 1005013 | 3PC60L | MT3 | 56 | 12 | 173 | 85 | 88 | 30 | 20 | 6 | 300 | 5,000 | 3 |
| 1005014 | 4PC60L | MT4 | 78 | 16 | 218 | 108 | 110 | 33 | 23.4 | 8 | 550 | 3,800 | 3 |
| 1005015 | 5PC60L | MT5 | 98 | 19 | 276 | 136 | 140 | 41 | 30.6 | 8 | 1,200 | 3,000 | 3 |
| 1005016 | 6PC60L | MT6 | 118 | 20 | 353 | 189 | 164 | 46.1 | 33 | 10 | 2,000 | 2,800 | 3 |
