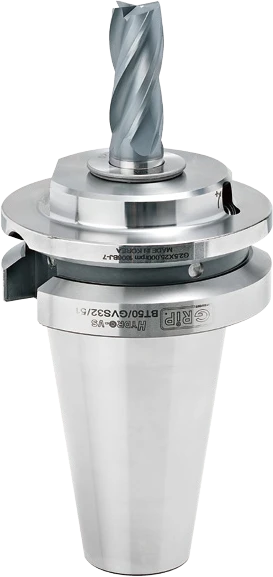

Hydro VS BT40
JIS-BT MAS 403 DIN ISO 7388-2
1 ürünØ 20–20 mmBoy 40–40 mm

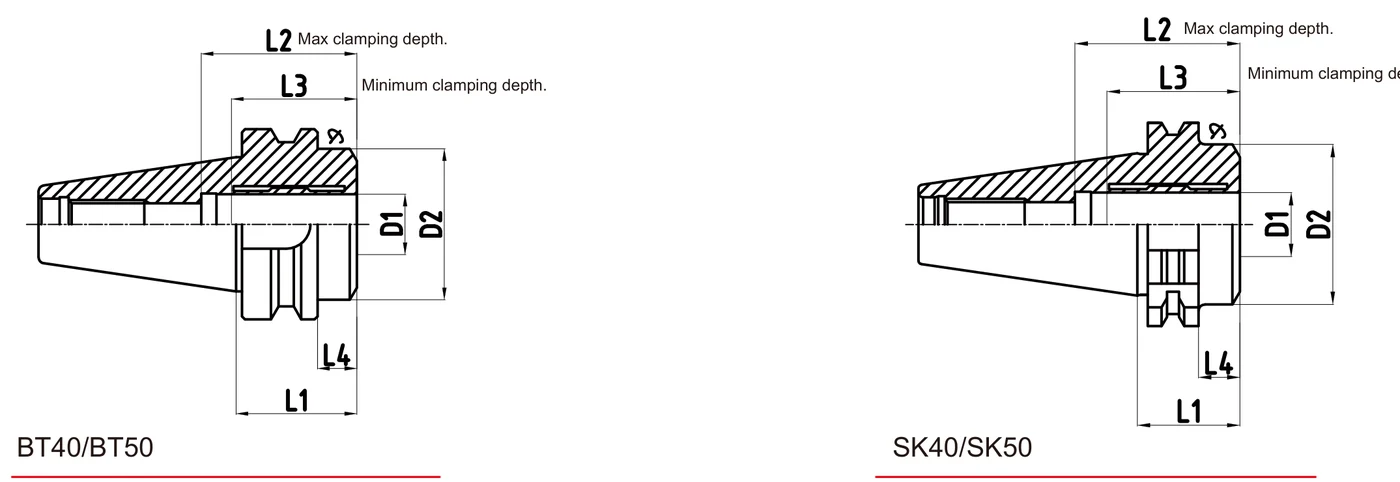

Teknik Çizim ve Ölçü Şeması
Grip resmi kataloğu
Tablodaki D/L kolonları yukarıdaki şemadaki ölçülere karşılık gelir. Tüm değerler mm.
SK DIN 69871 DIN ISO 7388-1
1 ürün · mm| Ürün Kodu | D1 | D2 | D3 | D4 | L1 | L2 | L3 | L4 | Anahtar | Kg | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BT40/GVS20/40 | 20 | 50 | — | — | 40 | 51.5 | 41.5 | 13 | TR-4.0 | 1.1 | expand_more |
Tablo verileri Grip resmi kataloğundan alınmıştır; bağlayıcı teklif değildir. Kesin seçim için güncel üretici kataloğu esastır — stok ve termin için TKT'ye danışın.
