Hangi açılı kafa size uygun?
Tezgah arayüzüne göre açılı kafa kataloğu: Mimatic Winkelköpfe serisi, HSK, BT, SK ve CAT standartlarındaki tüm yaygın CNC işleme merkezi arayüzlerine birebir uyumludur. Her arayüz için 5 standart varyant: standart 90°, çift 90°, geri-çekik, ince yapı ve 0-98° ayarlanabilir pivot.
1
Tezgahınızın arayüzünü seçin
Tüm ölçüler, tork değerleri ve özel konfigürasyonlar için PDF kataloğunu inceleyin veya uzmanlarımıza danışın.
rotate_90_degrees_cw
Monoblock Precision EngineeringCNC Açılı Kafalar
Mimatic monoblock CNC açılı kafalar (angle head), işleme merkezlerinde erişilemeyen yüzeyleri 90 derece ve özel açılarda frezeleme, delme ve diş açmayla işler. Tek parça döküm gövde + spiral konik dişli + 70 bar iç soğutma uyumu. 9 farklı tezgah arayüzünde (HSK 63/100, BT 30/40/50, SK 40/50, CAT 40/50) ve 5 standart varyantta — toplam 41 standart konfigürasyon.
Menşei
publicAlmanya
Katalog Sayısı
2 PDF Doküman
verified
Mimatic Türkiye Distribütörü
Orijinal ürün ve fatura güvencesi
bolt
Aynı Gün Teklif
Fiyat ve stok bilgisiyle hızlı dönüş
engineering
Mühendis Desteği
Tezgah arayüzü, devir ve tork için doğru model seçimi
local_shipping
Türkiye Geneli Sevkiyat
Hızlı ve güvenli teslimat
ÖNE ÇIKAN ÖZELLİKLER
Neden Mimatic CNC Açılı Kafalar?
architecture
Monoblock Tek Parça Gövde
Tek parça döküm gövde ile maksimum rijitlik ve minimum titreşim. Kaynaklı veya vidalı yapılara kıyasla üstün stabilite — uzun takım ömrü ve daha iyi yüzey kalitesi.
rotate_90_degrees_cw
5 Standart Varyant
Standart 90° (SW), Çift 90° (DW), Geri-çekik 90° (ZW), Geri-çekik İnce Yapı (ZWS), Ayarlanabilir 0-98° Pivot (WS). Her geometriye, derin kaviteye ve dar alana çözüm.
precision_manufacturing
9 Tezgah Arayüzü
HSK 63/100 (ISO 12164), BT 30/40/50 (JIS B 6339), SK 40/50 (DIN 69871), CAT 40/50 (ANSI). Dünya çapındaki tüm yaygın işleme merkezi standardına birebir uyumlu.
bolt
Spiral Konik Dişli + Yüksek Tork
Cyclo palloid spiral kesimli konik dişliler. Manuel ayarlanmış düşük backlash. Sessiz çalışma ve yüksek tork transfer kabiliyeti.
water_drop
70 bar İç Soğutma (IKZ)
Takım merkezinden geçen 70 bara kadar yüksek basınçlı iç soğutma kanalı. Kesme bölgesine direkt soğutma — uzun takım ömrü ve üstün yüzey kalitesi.
speed
Yüksek Devir Kapasitesi
Modele göre 8.000 dev/dk'dan 20.000 dev/dk'ya kadar çalışma hızı. Hochpräzision P4 toleranslı eğik bilyalı rulmanlarla titreşimsiz işleme.
build_circle
Modüler Takım Bağlama
ER pens (ER16, ER25, ER32, ER40 — DIN 6499-B), mimatic Capto C3/C4/C5/C6/C8, hidrolik ve shrink fit gibi farklı takım bağlama sistemleri.
verified
Made in Germany
Allgäu'da geliştirilen, üretilen, sıkı mimatic testinden geçen. Kapsüllü kalıcı yağlama ile bakım gerektirmez.
KULLANIM SENARYOLARI
İhtiyacınız hangi senaryoya giriyorsa oradan başlayın — her başlık doğru varyanta ve katalog seçim adımına yönlendirir.

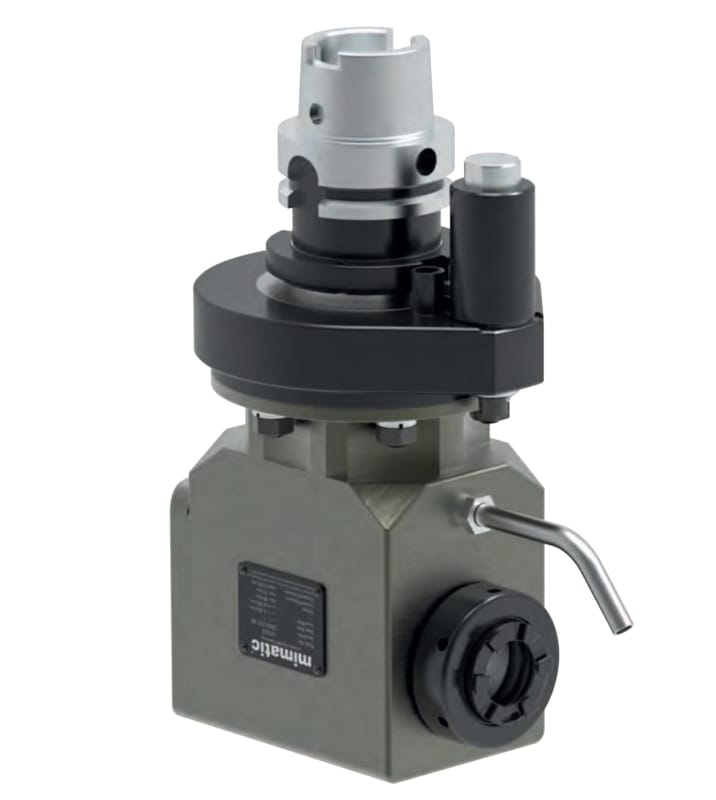

90 Derece Freze Kafası — Standart Kullanım (SW / DW)

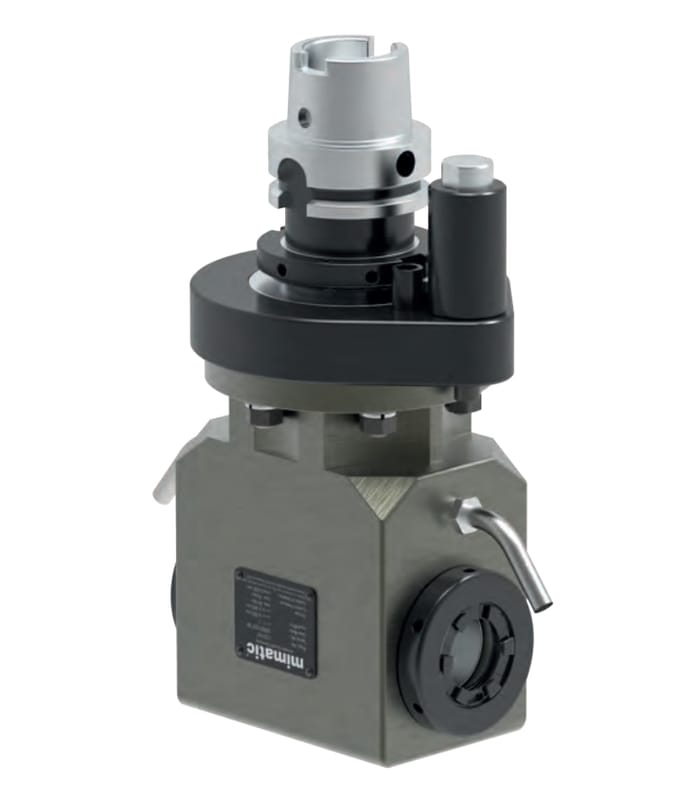

En yaygın ihtiyaç: dik işleme merkezinde mil eksenine 90 derece açıyla yan yüzey frezeleme, delik delme veya kılavuz çekme. Standart 90° (SW) kafa genel amaçlı çözümdür; Çift 90° (DW) iki çıkışıyla simetrik yüzeyleri tek bağlamada işler. Her iki tip de 9 tezgah arayüzünün tamamında mevcuttur.

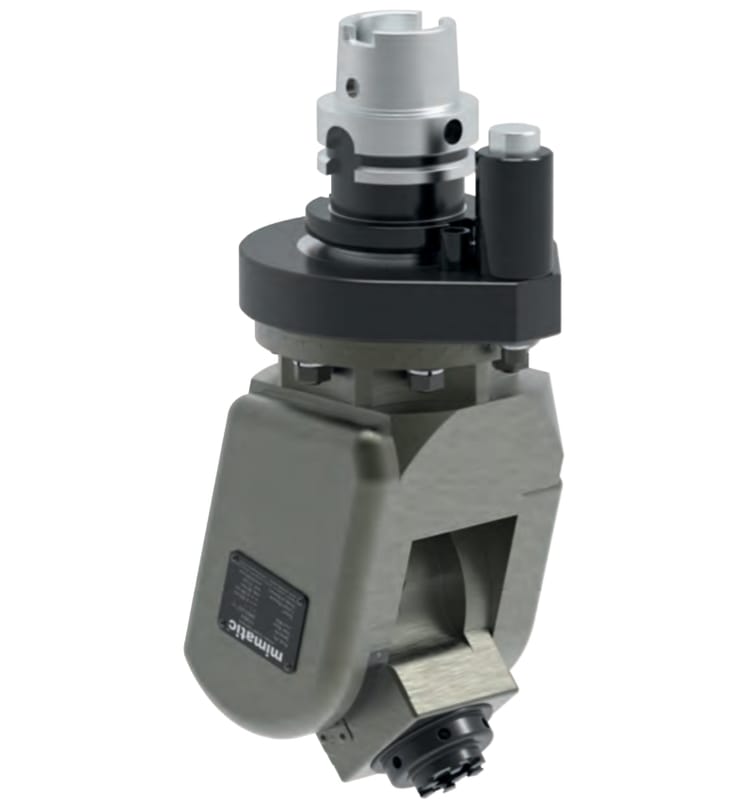

Arayüzünüzü seçip modelleri görünÖzel Açılar — 0-98° Ayarlanabilir Pivot (WS)

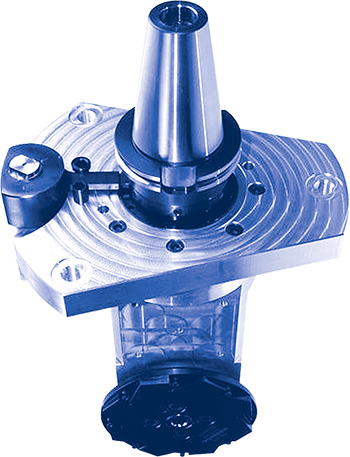

Sabit 90 derece dışında bir açı gerekiyorsa Ayarlanabilir Pivot (WS) 0° ile 98° arasında istenen açıya kurulur — karmaşık geometrilerde parça başına birden fazla özel kafa yerine tek-takım çözümü sağlar. Katalog dışı sabit özel açılar için mimatic 'We do Specials' kapsamında özel üretim yapar.

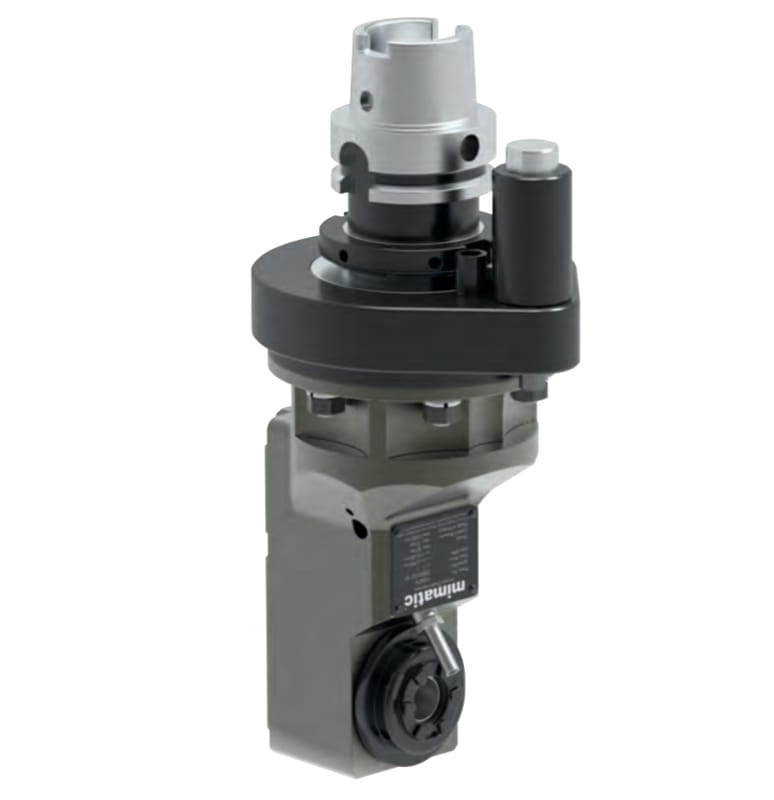

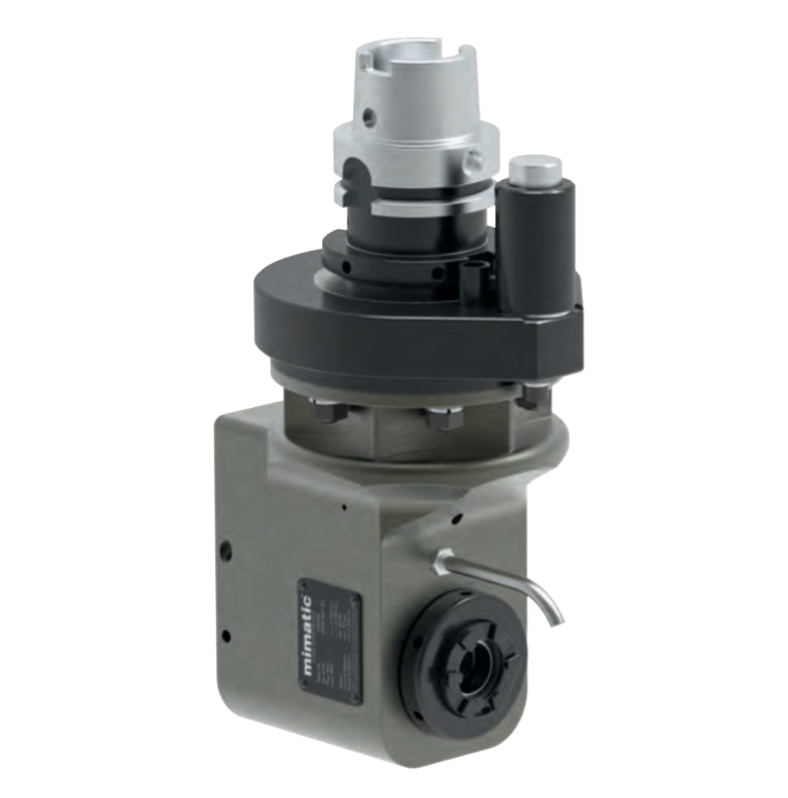

Arayüzünüzü seçip modelleri görünDar Alan ve Derin Kavite Erişimi (ZW / ZWS)
Derin kavitelerde ve sıkışık bağlamalarda standart gövde parçaya çarpabilir. Geri-çekik 90° (ZW) gövdesi mil ekseninden geriye alınmıştır; Geri-çekik İnce Yapı (ZWS) buna dar gövde ekler — kalıpçılıkta derin kavite yan yüzeylerine erişimin standart yoludur.
Arayüzünüzü seçip modelleri görünİçten Soğutmalı Açılı Kafa (IKZ)
Tüm Mimatic açılı kafalarda takım merkezinden geçen 70 bar iç soğutma (IKZ) standarttır — derin deliklerde ve kavite içinde kesme bölgesine doğrudan soğutma sağlar. Not: yurt dışı kaynaklarda geçen 'coolant driven angle head' terimi soğutma sıvısı tahrikli türbin ünitelerini tanımlar; Mimatic açılı kafalar tezgah mili tahriklidir ve içten soğutma ile birlikte çalışır. Modele göre 8.000–20.000 dev/dk devir, 3-40 Nm tork ve 1:1 / 1:1.5 / 1:2 dişli oranı uygulamaya göre seçilir.
