Sabit (statik) tutucularınız var mı, tahrikli takımdan farkı ne?

Evet — Mimatic aynı taret arayüzleri için sabit (statik) tutucu da üretir ve bu sayfadaki seçiciden bulunur. Tahrikli takımda ünitenin kendi mili tezgahın tahrik milinden güç alıp döner; parça dururken frezeleme, delme ve kılavuz çekme yapar. Sabit tutucu dönmez, kesici ucu sabit tutar; parça döner — tornalama, kesme (parting), boyuna/alın kare tutucular, kombi tutucular ve delik büyütme bu sınıftadır. Aynı tarete ikisi de takılır. Seçicide 'Sabit Tutucu' adımını seçerseniz yalnız sabit tutucusu bulunan tezgah modelleri listelenir; tezgah sayfasında da 'Tahrikli / Sabit' sekmeleri ayrı ayrı gösterilir.

salgı (konsantrisite) hassasiyeti nedir?

Mimatic'in tüm canlı takımlarında 100mm sıkma uzunluğunda 0,03mm salgı garantisi vardır — yani uzun takımlarla bile titreşimsiz, yüzeyi temiz işleme. Bu, P4 toleranslı yüksek hassasiyetli eğik bilyalı rulmanlar ve maksimum lager mesafesi sayesindedir.

Hangi takım bağlama (interface) seçenekleri var?

Standart olarak DIN 6499-B normlu ER16, ER25, ER32 ve ER40 pens yuvası. Ek olarak mimatic Capto C3/C4/C5/C6/C8 ve patentli mimatic mi hızlı değişim arayüzü. Tek elle kullanılan sıkma anahtarı ile ER penslerde hızlı takım değişimi mümkündür.

İç soğutma (IKZ) standart mı?

Tüm modellerde iç soğutma uyumu standart olarak sunulur — ICE (iç + dış) veya EC (sadece dış) seçenekleriyle. PTFE şaft keçesi ve talaş labirenti sayesinde 70 bara kadar yüksek basınçlı soğutma sıvısına dayanıklıdır. Toz ve talaşa karşı tam koruma sağlar.

Hayır. Tüm canlı takımlar high-speed gres ile kapsüllü kalıcı yağlamaya sahiptir — tüm servis ömrü boyunca ek yağlama veya bakım gerektirmez. İhtiyaç halinde kapsamlı Almanya orijinli servis & tamir hizmeti mevcuttur.

Hangi ürün varyantları var?

Düz Birim (Gerade Einheit), 90° Açılı Birim (Winkel-Einheit), 2-Spindler Açılı Birim (zıt yönlü iki mil), ±107° Ayarlanabilir Açılı Birim ve aksiyel kesme/polygon için özel modeller. Her varyant farklı dişli oranlarında (1:1, 1:2, 1:3) ve farklı tork/devir spec'lerinde mevcuttur.

Özel tezgah uyumluluğu mümkün mü?

Evet. Mimatic 'We do Specials' yaklaşımıyla katalog dışı tezgah arayüzlerine, özel kavite/uzaklık gereksinimlerine veya tek-amaçlı özel uygulamalara (mesh, polygon, ekzantrik vb.) özel tasarım canlı takım üretir. Teknik resim veya tezgah dokümanlarıyla iletişime geçin.

TEZGAH SEÇİCİ · 22 BAĞLANTI TİPİ · 88 MARKA · 652+ MODEL

Tezgahınıza uygun takımı bulun

Önce tezgahınızın revolver bağlantı tipini (VDI / BMT) seçin, sonra tahrikli takım mı sabit tutucu mu aradığınızı belirtin. Arayüzünüzü bilmiyorsanız tezgah markanızdan da ilerleyebilirsiniz.

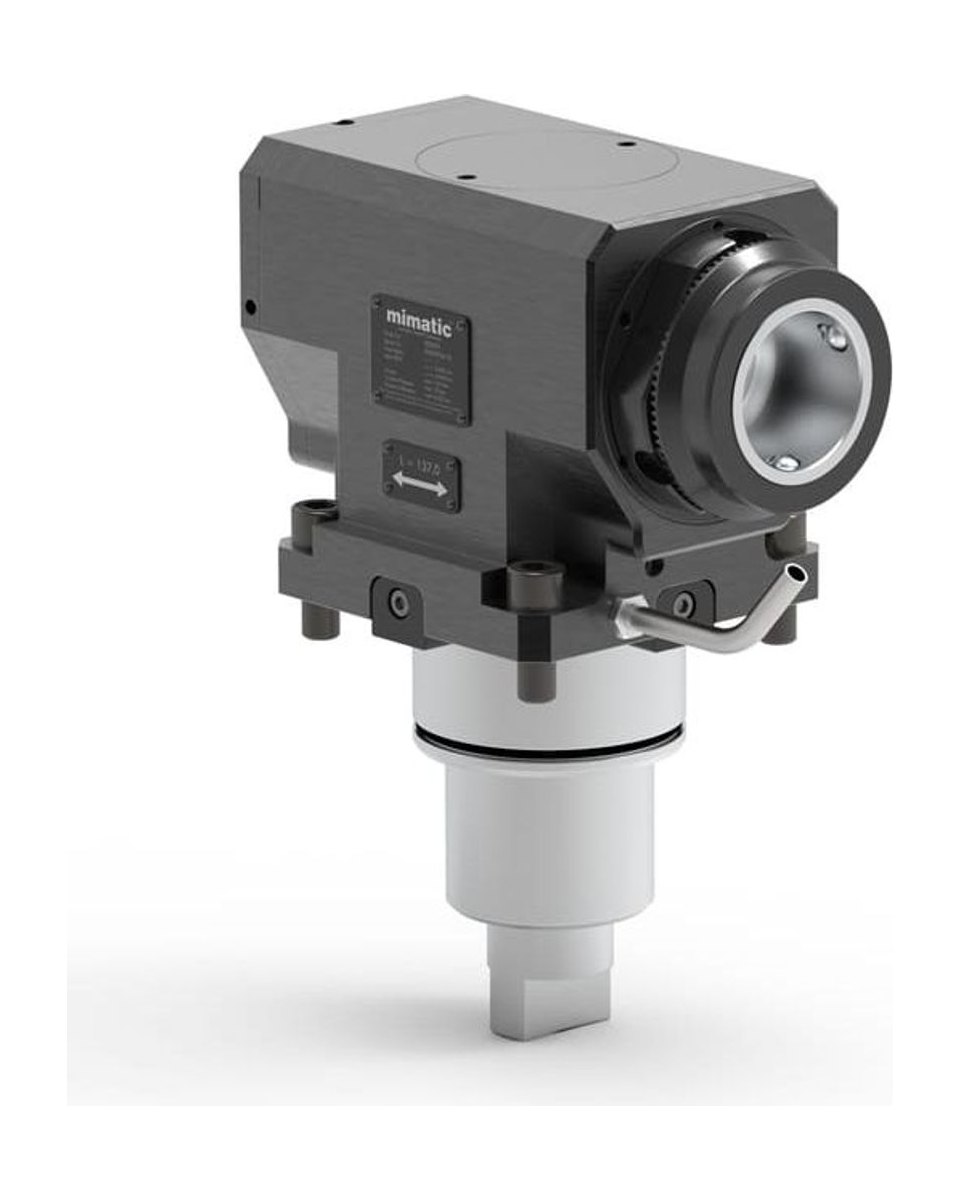

Mimatic canlı takım (tahrikli takım) ünitesi — iç soğutma çıkışlı

chevron_right

1. Tezgah Bağlantı Tipini Seçin

Revolver (taret) arayüzü — tezgah kataloğunda veya taret üzerinde yazar: VDI 30/40/50 ya da BMT 40…85.

Arayüz kodu tezgahın taret gövdesinde ya da tezgah kataloğunun teknik veri sayfasında yazar. Emin değilseniz üstteki düğmeden marka/model yolunu kullanın.

Tezgahınız 88 marka listesinde yoksa bize ulaşın — Mimatic özel tezgah arayüzleri için “We do Specials” tasarım hizmeti sunar.

sync

Driven & Static Tools · AGW für Drehmaschinen

Canlı Takımlar ve Sabit Tutucular

Q: Mimatic canlı takım Türkiye'de hangi tezgah markalarına uyumlu üretilir?

Nakamura-Tome, DMG MORI, MAZAK, EMAG, BMT bolt-on, HAAS, Okuma, Sauter, Doosan/Hyundai başta olmak üzere ana CNC torna üreticilerinin tüm güncel mil arayüzlerine birebir uyumlu modeller mevcuttur. Ayrıca Muratec, Goodway, CMZ, Hasegawa, Accuway, Eurotech, Genturn gibi markaların BMT'li tornalarına da Nakamura BMT 44/55/65 katalogundan eşleştirme yapılabilir. Tezgah marka + model + revolver numarası belirtildiğinde teknik ekibimiz uyumluluk kontrolü yapar.

1974'ten beri Allgäu (Almanya) merkezli Mimatic mühendisliği ile üretilen tahrikli (canlı) takımlar ve sabit (statik) tutucular. Tahrikli takımlar CNC tornada iş parçası bağlıyken frezeleme, delme, kılavuz çekme ve polygon tornalama yapar; sabit tutucular ise aynı tarette tornalama, kesme ve delik büyütme kesicilerini taşır. Aşağıdaki seçicide önce tezgah bağlantı tipinizi (VDI / BMT), sonra hangisini aradığınızı seçin. 100mm uzaklıkta 0,03mm salgı garantisi.

Canlı takım kavramına yeni misiniz? Canlı takım nedir rehberini okuyun

Mimatic Canlı Takımlar ve Sabit Tutucular

Menşei

publicAlmanya

Katalog Sayısı

8 PDF Doküman

verified

Mimatic Türkiye Distribütörü

Orijinal ürün ve fatura güvencesi

bolt

Aynı Gün Teklif

Fiyat ve stok bilgisiyle hızlı dönüş

engineering

Mühendis Desteği

Tezgah arayüzü, devir ve tork için doğru model seçimi

local_shipping

Türkiye Geneli Sevkiyat

Hızlı ve güvenli teslimat

+90 212 485 87 86 WhatsApp'tan yazınHafta içi 08:30–18:30 — aynı gün dönüş

ÜRÜN TİPLERİ

Her Operasyona Uygun Varyant

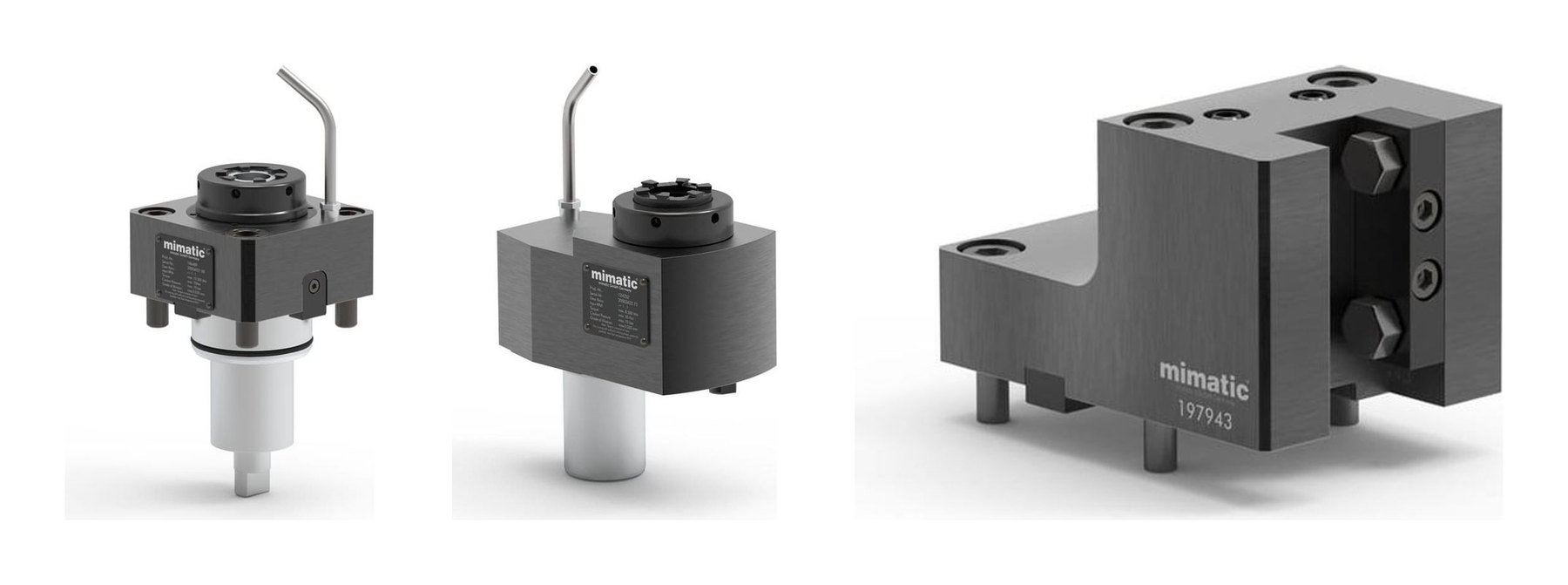

Mimatic ürün ailesi — eksenel canlı takım, 90° radyal canlı takım ve BMT sabit tutucu

arrow_right_alt

Düz Birim (Gerade Einheit)

Mil eksenine paralel delme, frezeleme ve kılavuz çekme. En yaygın konfigürasyon — ER16-ER40 aralığında.

rotate_90_degrees_cw

90° Açılı Birim (Winkel-Einheit)

Parça eksenine dik operasyonlar: yan yüzey frezeleme, çapraz delik, radyal diş açma.

call_split

2-Spindler Açılı Birim

Zıt yönlü iki mil — tek pozisyonda çift taraflı işleme, taret pozisyonundan tasarruf.

tune

Ayarlanabilir Açılı Birim (±107°)

0-107° arası kademesiz açı ayarı — karmaşık açılar için tek takım çözümü.

swap_horiz

mimatic mi Hızlı Değişim

Patentli kartuş sistemi: tek elle sıkma anahtarı ile saniyeler içinde takım değişimi.

ÖNE ÇIKAN ÖZELLİKLER

Neden Mimatic Canlı Takımlar ve Sabit Tutucular?

precision_manufacturing

0,03mm salgı Garantisi

100mm sıkma uzunluğunda 0,03mm konsantrisite garantisi. Hochpräzision P4 toleranslı eğik bilyalı rulmanlar; maksimum lager mesafesi + minimum kesme noktası uzaklığı ile en yüksek rijitlik.

sync

Radyal & Aksiyel & 2-Spindler

Düz birim (gerade Einheit), 90° açılı birim, 2-spindle açılı birim ve ±107° ayarlanabilir varyantlar. Tezgahın hem statik hem dinamik aksiyonlarına çözüm.

settings

Tezgaha Özel Üretim

Nakamura-Tome, DMG Mori, MAZAK, EMAG, BMT, HAAS, Okuma, Sauter, Doosan, PTI ve Capto arayüzlerine birebir uyumlu plug & play modeller. BMT 40/44/45/55/65/68/75/85, VDI 30/40/50/60 boyutlarında.

bolt

Spiral Konik Dişli Kutusu

Cyclo palloid spiral kesimli konik dişliler ile yüksek tork ve sessiz çalışma. Manuel olarak bireysel ayarlanmış düşük backlash dişli mesher'leri.

water_drop

70 bar İç Soğutma

İç + dış soğutma (ICE) ve sadece dış soğutma (EC) seçenekleri. 70 bara kadar yüksek basınçlı soğutma uyumu, sürtünme optimize edilmiş PTFE şaft keçeleri, talaş labirenti.

build

Kapsüllü Ömür Boyu Yağlama

High-speed gres ile kapsüllü kalıcı yağlama — tüm servis ömrü boyunca bakım gerektirmez. Konservatif tasarım politikası ile maksimum proses güvenliği.

swap_horiz

Hızlı Değişim mimatic mi

Standart ER pens ve mimatic Capto arayüzünün yanında patentli mimatic mi hızlı değişim sistemi. Tek elle çalışan sıkma anahtarı ile ER penslerinde kısa sürede takım değişimi.

verified

Made in Germany

Tasarım, geliştirme ve üretim tamamen Almanya'da. Montaj sonrası katı mimatic test koşulundan geçer; ürün stok rafından çıktığı an sahaya hazırdır.

ÜRÜN GALERİSİ

Yakından Bakın

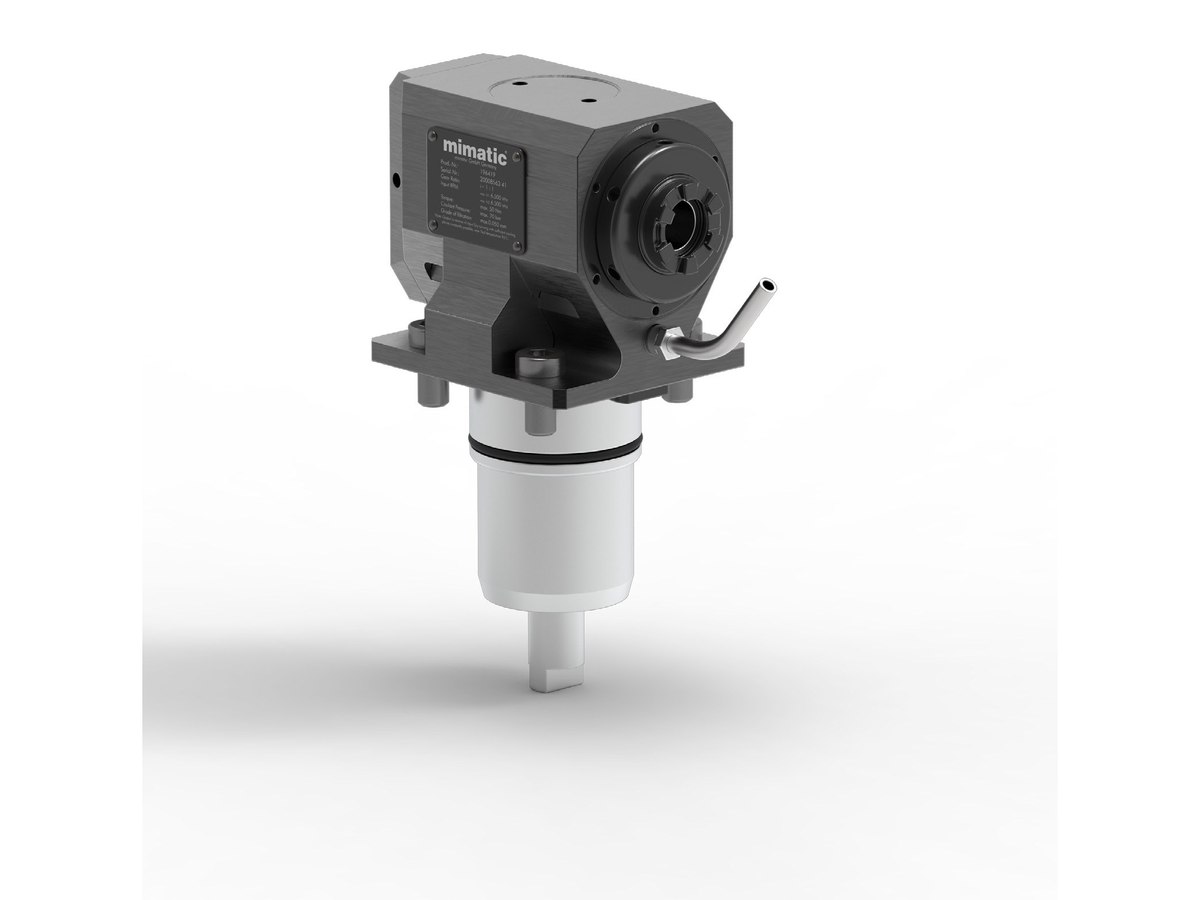

90° Açılı Birim — ER kolet, iç soğutma çıkışı

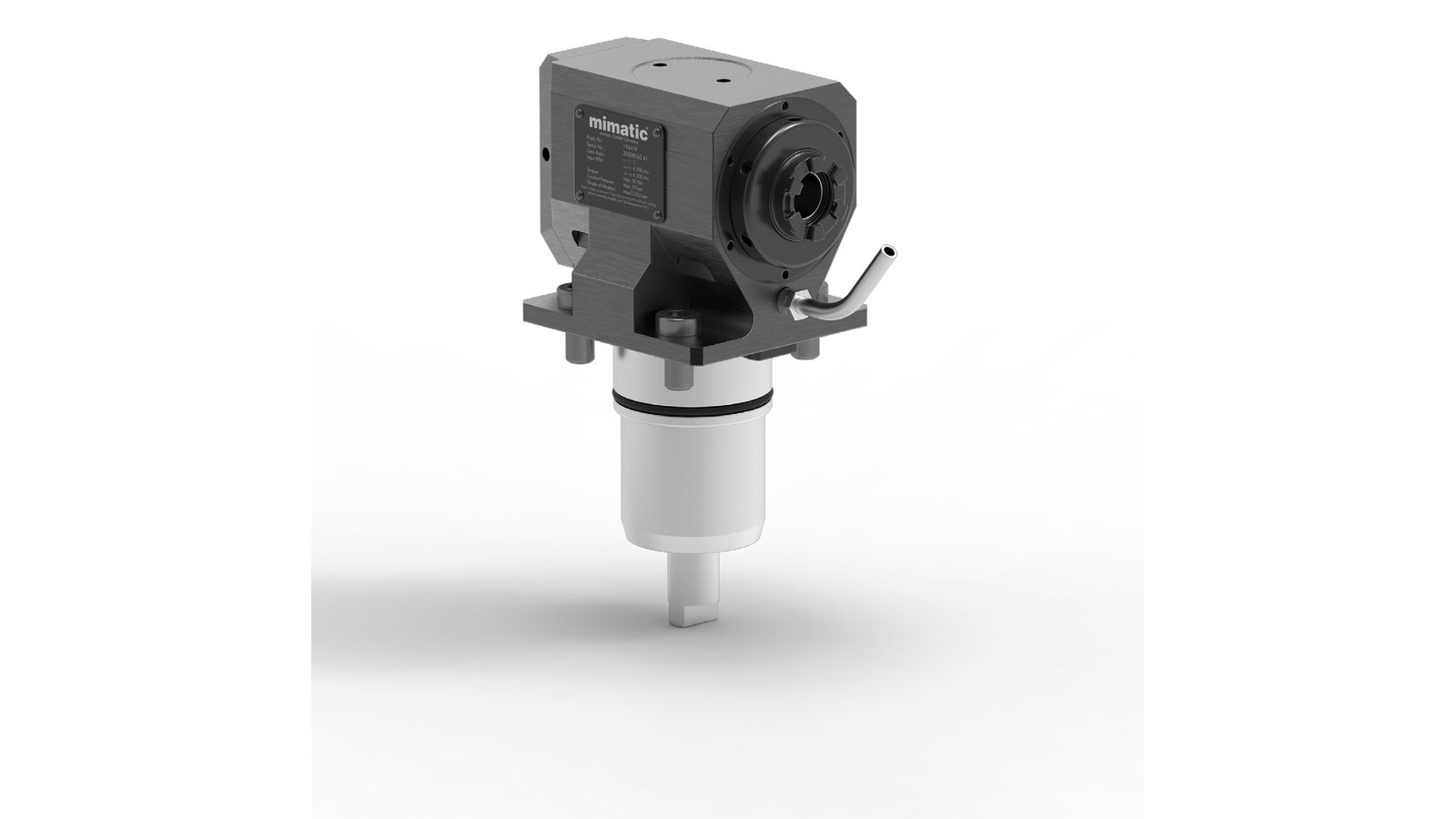

90° kafalı mimatic canlı takım — iç soğutma borulu

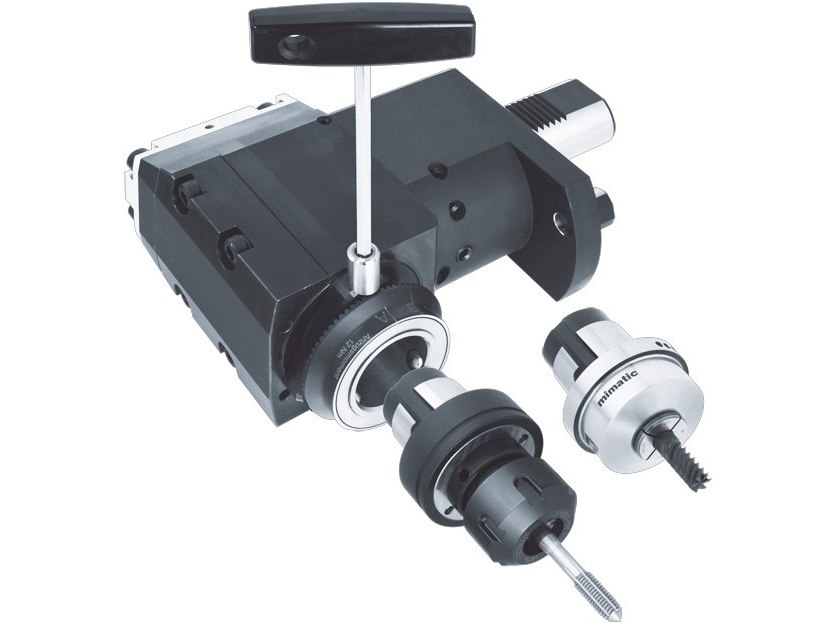

mimatic mi hızlı değişim — kartuş + sıkma anahtarı

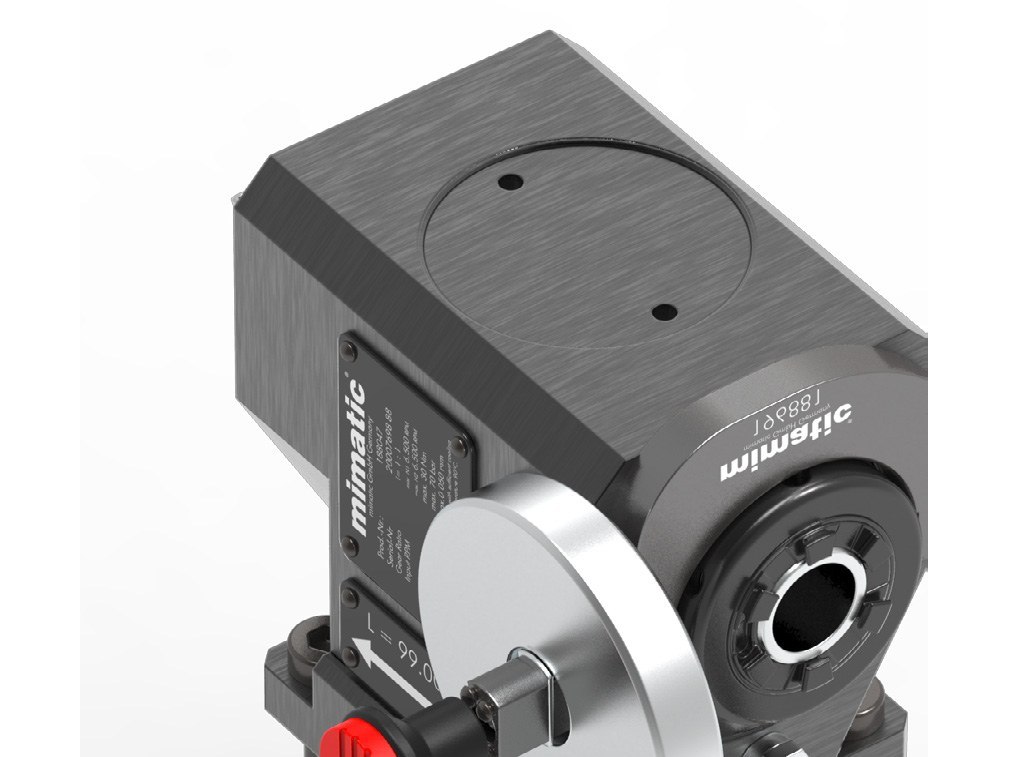

Spiral konik dişli ünite — servis edilebilir yapı

TEKNİK VERİLER

Teknik Özellikler

ISO standartlarına uygun, Alman mühendisliği ile üretilen Canlı Takımlar ve Sabit Tutucular ürünlerinin teknik detayları.

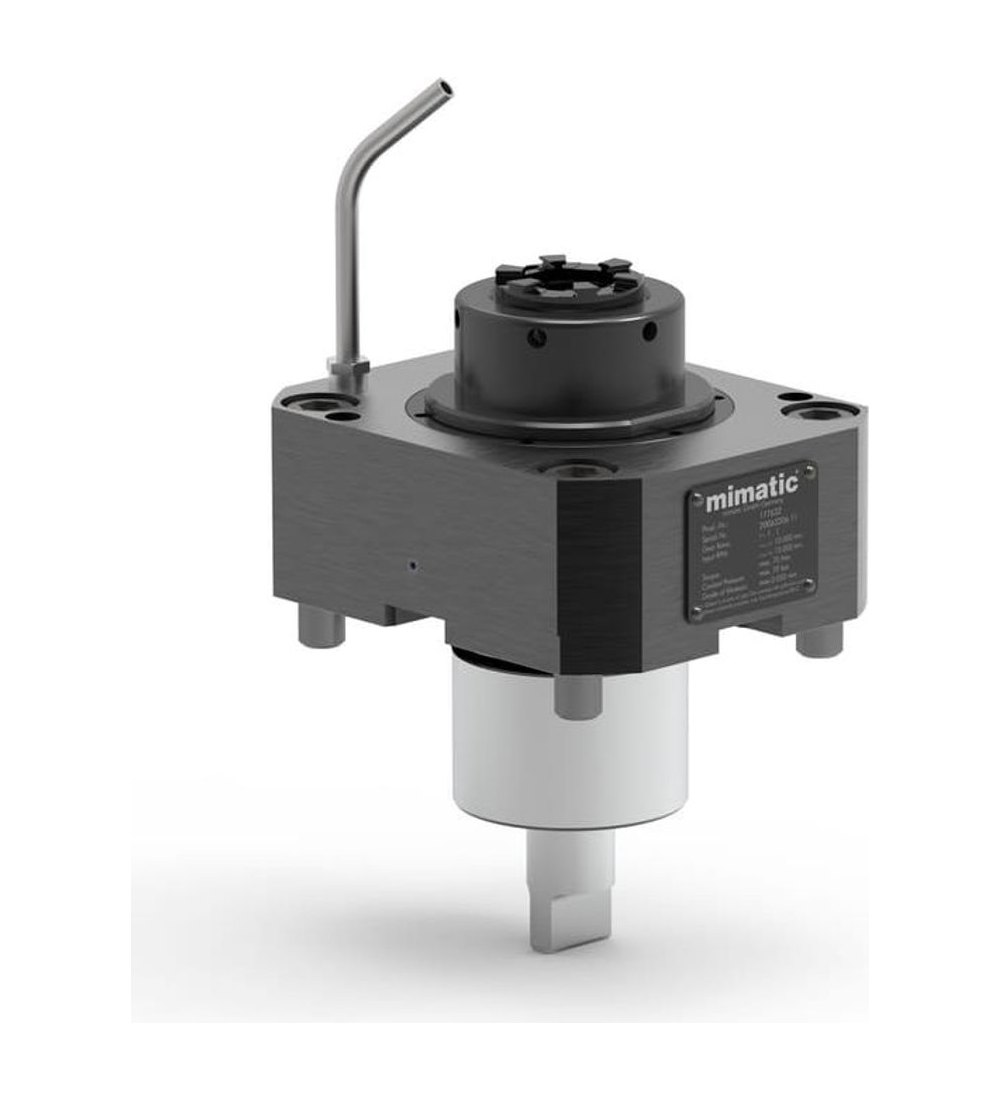

BMT flanşlı eksenel mimatic canlı takım ünitesi — iç soğutma çıkışlı

salgı Garantisi0,03 mm @ 100mm Ausspannlänge

Rulman ToleransıP4 (eğik bilyalı, hochpräzision)

Dişli YapısıCyclo palloid spiral konik dişli

Devir Aralığı6.000 – 18.000 dev/dk (model bazlı)

Tork Aralığı3 – 40 Nm (model bazlı)

SoğutmaICE (iç+dış) / EC (dış) — 70 bar'a kadar

Keçe SistemiPTFE şaft keçesi + talaş labirenti

Takım BağlamaER16, ER25, ER32, ER40 (DIN 6499-B), Capto, mimatic mi

BakımKapsüllü kalıcı yağlama — bakım gerektirmez

MenşeiMade in Germany (Allgäu)

UYUMLULUK

Tezgah Arayüz Uyumluluğu

precision_manufacturingNakamura-Tome BMT 44/55/65

precision_manufacturingDMG MORI BMT 40/60

precision_manufacturingMazak VDI 40/50, BMT 45/55/68/80

precision_manufacturingEMAG VDI 40/50, BMT 55/65/75

precision_manufacturingBMT Bolt-On 45/55/65/75/85

precision_manufacturingHAAS VDI 40, BMT 45/65/75

precision_manufacturingOkuma LB/LU/LVT serileri

precision_manufacturingSauter Disk/Stern Revolver (VDI 30-60)

precision_manufacturingDoosan/Hyundai BMT

precision_manufacturingMuratec, Goodway, CMZ, Hasegawa, Accuway, Eurotech, Genturn

precision_manufacturingmimatic PTI (standardize revolver interface)

precision_manufacturingmimatic Capto C3/C4/C5/C6/C8

precision_manufacturingFANUC BT30 (ROBODRILL)

UYGULAMA ALANLARI

Nerelerde Kullanılır?

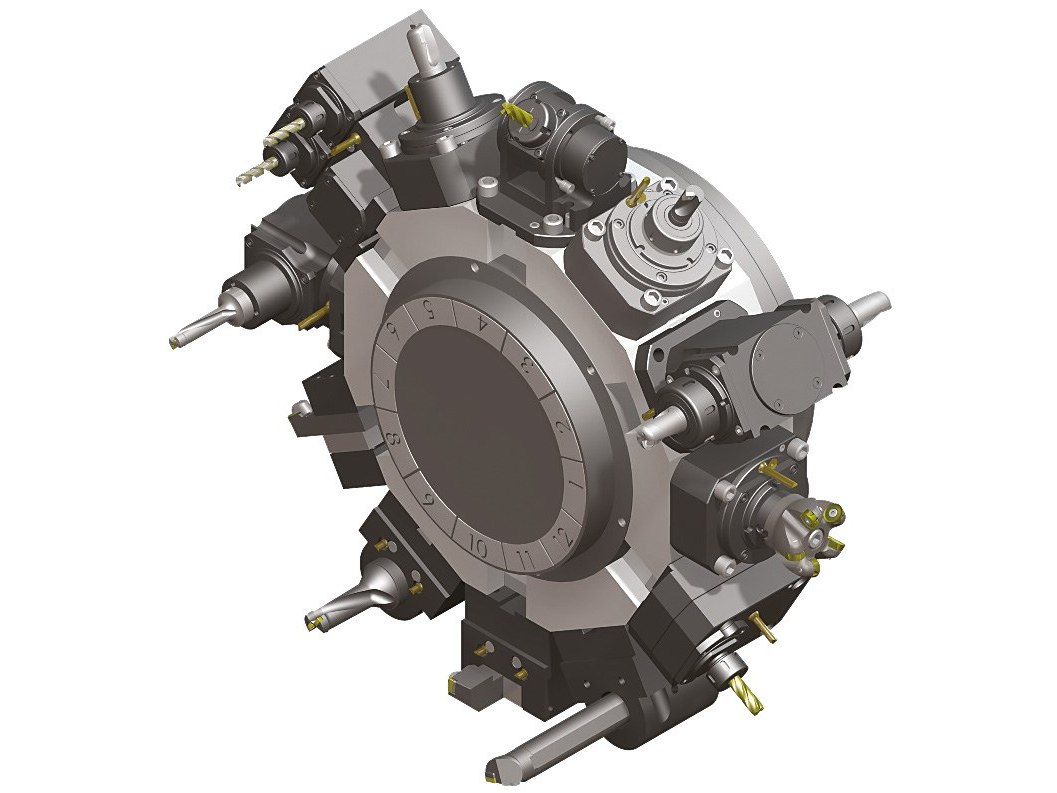

12'li taret üzerinde komple mimatic canlı takım sistemi

12'li taret üzerinde komple mimatic sistemi

check_circleCNC tornalarda yan yüzey/cep/kanal frezeleme

check_circleÇapraz ve açılı delik delme

check_circleKılavuz çekme ve diş açma (radyal/aksiyel)

check_circlePolygon tornalama

check_circleAksiyel kesme — Axial Cutting / PolyMill

check_circleOtomotiv ve otomotiv yan sanayi parça üretimi

check_circleHavacılık, medikal, döküm ve elektrik-elektronik parçaları

check_circleTek bağlamada çok-eksenli kompleks parça üretimi
