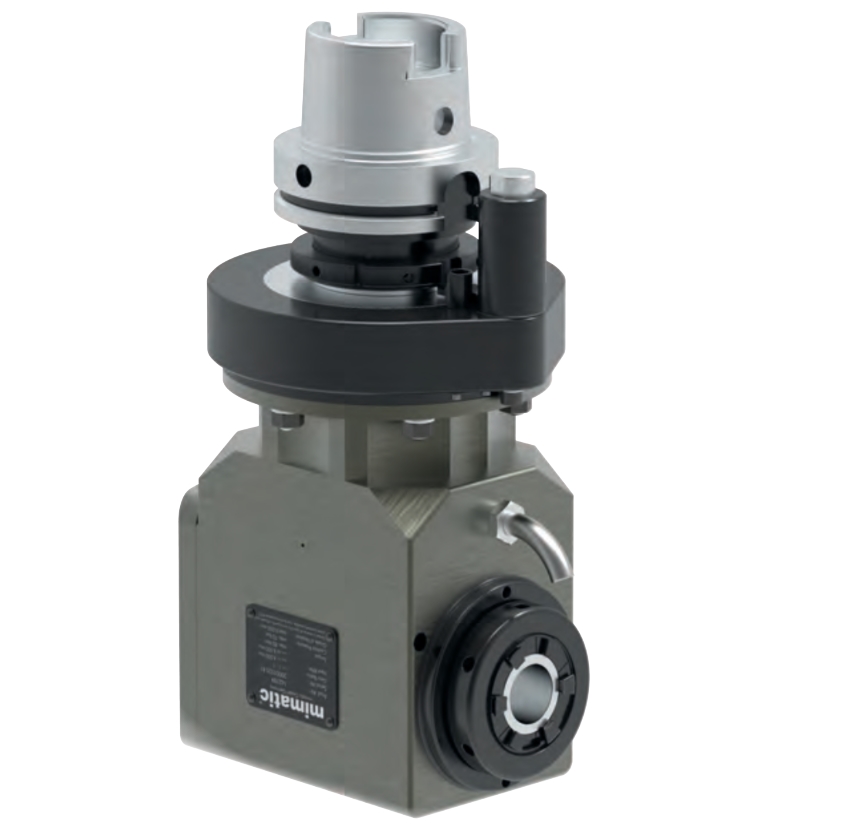

Açılı Kafa 90°, HSK100, tork kolu ISO9524
Angle Head 90°, HSK100, torque arm according ISO9524
qr_code_2Sipariş No: 105499verifiedMade in Germany
Seri Hakkında
Klasik 90° açılı kafa, standart uzunluk. Tüm genel amaçlı uygulamalar için.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°
- Takım Arayüzü
- ER 25
- Tezgah Bağlantısı
- HSK100
- Boyut
- SW5
- Çevrim Oranı
- i = 1 : 1
- Maks. Devir n1/n2 [dev/dk]
- 8.000 / 8.000
- Maks. Moment [Nm]
- 30
- Soğutma
- Var
- Soğutma Beslemesi
- Soğutma beslemesiz
- Dönüş Yönü Tersinir
- Var
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- -
- eltimon Sensör Uyumu
- Yok
- ER Somun Konumu
- İçten
- Moment Kolu
- ISO 9524 (A80, SW18)
- Ağırlık [kg]
- 10,5
- Kumanda Anahtarları Dahil
- Yok
- Anahtar — Sıkma Somunu
- 112913
- Anahtar — Mil
- 107446
- Stop Blok (dahil değil)
- 135278
- L [mm]
- 190
- L1 [mm]
- 74
- L2 [mm]
- 35
