qr_code_2No. 141522

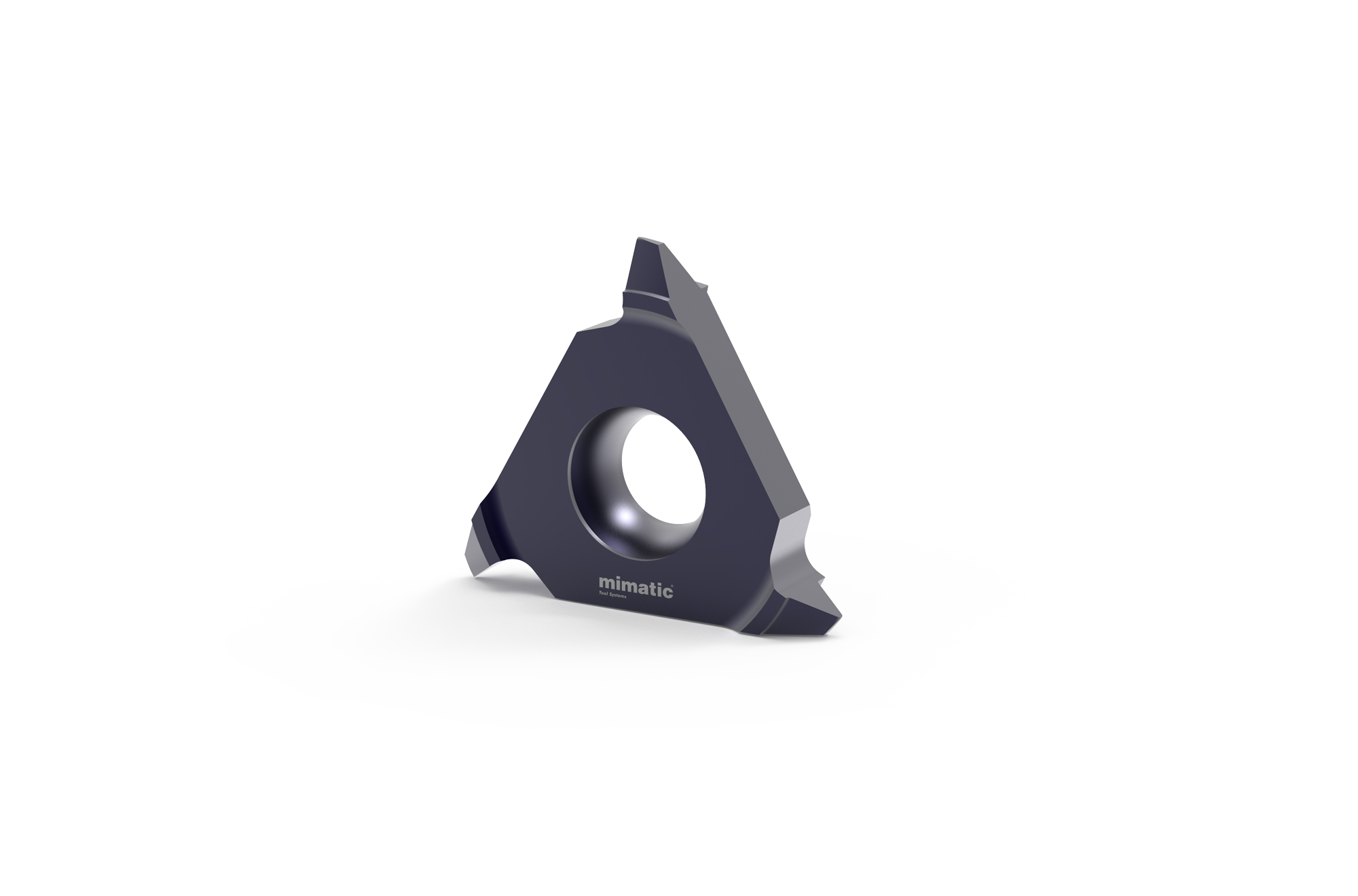

Ürün Fotoğrafı
Diş Freze Ucu TriMILL 02 55°
Thread Milling Insert TriMILL 02 55°
qr_code_2Sipariş No: 141522verifiedMade in Germany · 2 Yıl Garanti
Seri Hakkında
14-5-26 gövde serisi, değiştirilebilir uçlu diş frezeleme programının kompakt boy grubudur. Farklı diş profillerindeki uçlarla kombine edilerek tek gövdeyle geniş bir diş yelpazesi işlenebilir.
Teknik Özellikler
- Seri
- TriMILL 02
- Profil Tipi
- Tam profil
- Diş Konumu
- İçten and External Thread
- Diş Profili
- 55°
- Diş Standardı
- DIN 228/1
- Diş Yönü
- Sağ ve sol diş
- Diş Aralığı
- ≥ G 1
- Adım P [mm]
- 2,309
- Kesme Çapı D [mm]
- 17,5
- Kesici Ağız Sayısı
- 3
- Talaş Açısı
- 0°
- Kaplama
- Tinamatic
- Gövde Malzemesi
- FKN
- Uygulama Alanı
- Üniversal ≤54HRC
- Threads Per Inch (TPI)
- 11
- IC [mm]
- 9,2
- L P1 [mm]
- 1,9
- L P2 [mm]
- 1,6
- t [mm]
- 1,494
- TriMILL size
- 02
KESME VERİLERİ · ISO 513 MALZEME GRUPLARI
Önerilen Kesme Parametreleri
Üretici (Mimatic) verisidir; başlangıç değeri olarak kullanın. Uygulamanıza özel optimizasyon için TKT mühendislerine danışın.
| Malzeme Grubu | Vc — Kesme Hızı (m/dk) | fz — Diş Başı İlerleme (mm) |
|---|---|---|
| PÇelik | 100-180 | 0,05-0,12 |
| MPaslanmaz Çelik | 80-180 | 0,05-0,12 |
| KDökme Demir | 120-180 | 0,05-0,12 |
| NDemir Dışı (Alüminyum vb.) | 300-500 | 0,05-0,25 |
| SSüper Alaşım / Titanyum | 60-120 | 0,01-0,12 |
| HSertleştirilmiş Çelik | 80-100 | 0,03-0,1 |
G/BSW/BSF VOLLPROFIL INNENGEWINDE/AUSSENGEWINDE · DİĞER BOYUTLAR
Kardeş varyantlar
precision_manufacturing
Bu ürün uygulamanıza uygun mu?
Malzeme, işlem ve tezgah bilginizi paylaşın — TKT mühendisleri No. 141522 için uygunluk değerlendirmesi, kesme parametresi önerisi ve stok/teslimat bilgisiyle teklif sunsun.
