qr_code_2No. 142664

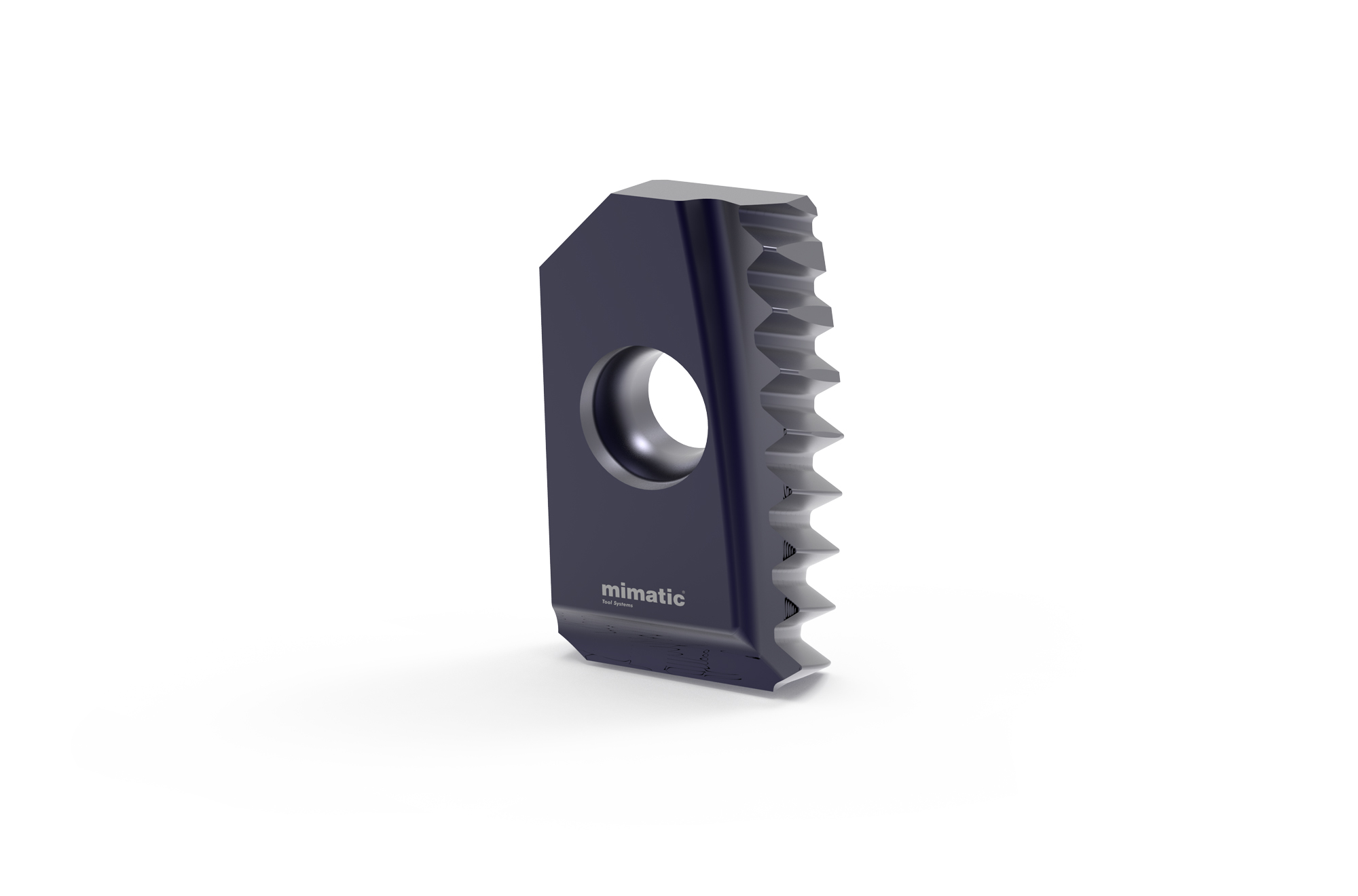

Ürün Fotoğrafı
Diş Freze Ucu TrioCUT 12 80°
Thread Milling Insert TrioCUT 12 80°
qr_code_2Sipariş No: 142664verifiedMade in Germany
Seri Hakkında
14-5-26 gövde serisi, değiştirilebilir uçlu diş frezeleme programının kompakt boy grubudur. Farklı diş profillerindeki uçlarla kombine edilerek tek gövdeyle geniş bir diş yelpazesi işlenebilir.
Teknik Özellikler
- Seri
- TrioCUT 12
- Profil Tipi
- Tam profil
- Diş Konumu
- İçten and External Thread
- Diş Profili
- 80°
- Diş Standardı
- DIN 40430
- Diş Yönü
- Sağ ve sol diş
- Diş Aralığı
- PG21 - PG48
- Adım P [mm]
- 1,588
- Kesme Çapı D [mm]
- 12
- Diş Sayısı
- 8
- Talaş Açısı
- 11°
- Kaplama
- Tinamatic
- Gövde Malzemesi
- FKN
- Uygulama Alanı
- Üniversal ≤54HRC
- Diş/inç (TPI)
- 16
- TrioCUT Ölçüsü
- 12
- L P2 [mm]
- 0,8
- H P [mm]
- 7,5
KESME VERİLERİ · ISO 513 MALZEME GRUPLARI
Önerilen Kesme Parametreleri
Üretici (Mimatic) verisidir; başlangıç değeri olarak kullanın. Uygulamanıza özel optimizasyon için TKT mühendislerine danışın.
| Malzeme Grubu | Vc — Kesme Hızı (m/dk) | fz — Ağız Başına İlerleme (mm) |
|---|---|---|
| PÇelik | 100-260 | 0,1-0,3 |
| MPaslanmaz Çelik | 80-180 | 0,1-0,3 |
| KDökme Demir | 130-200 | 0,1-0,3 |
| NDemir Dışı (Alüminyum vb.) | 400-600 | 0,1-0,3 |
PG VOLLPROFIL INNENGEWINDE/AUSSENGEWINDE · DİĞER BOYUTLAR
