qr_code_2No. 142549

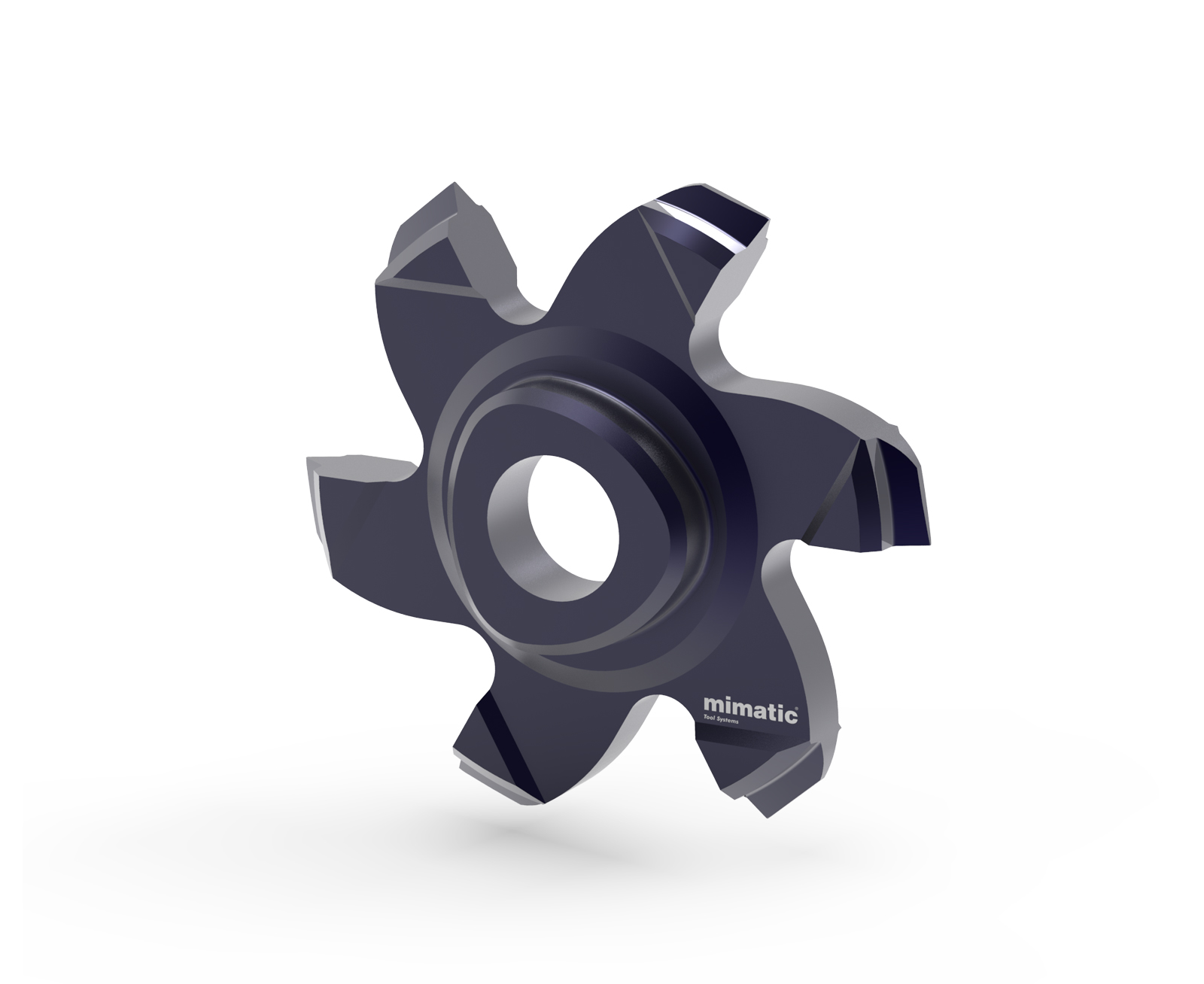

Ürün Fotoğrafı
Diş Freze Ucu PolyMILL P1616 55°
Thread Milling Insert PolyMILL P1616 55°
qr_code_2Sipariş No: 142549verifiedMade in Germany
Seri Hakkında
PolyMILL, üniversal uygulamalar için geliştirilmiş yüksek performanslı modüler freze sistemidir. 3 noktalı poligon takım arayüzü kendinden merkezleme ile maksimum salgı hassasiyeti sağlar; geniş değiştirilebilir uç ve tutucu yelpazesiyle diş frezeleme, kanal frezeleme, kesme, dişli frezeleme, çapak alma ve kırlangıç kuyruğu frezeleme tek modüler sistemde birleşir. Made in Germany.
Teknik Özellikler
- Seri
- PolyMILL P1616
- PolyMILL Boyutu
- P16
- Profil Tipi
- Tam profil
- Diş Konumu
- İçten and External Thread
- Diş Profili
- 55°
- Diş Standardı
- DIN 228/1, ISO 10229, BS 84
- Diş Yönü
- Sağ ve sol diş
- Diş Aralığı
- BSW / BSF - 11 Gg, G 1 - G 6
- Adım P [mm]
- 2,309
- Kesme Çapı D [mm]
- 16
- Kesici Ağız Sayısı
- 6
- Talaş Açısı
- 6°
- Kaplama
- Tinamatic
- Gövde Malzemesi
- FKN
- Uygulama Alanı
- Üniversal ≤54HRC
- Diş/inç (TPI)
- 11
- L P1 [mm]
- 2,75
- L P2 [mm]
- 2,075
- t [mm]
- 1,478
KESME VERİLERİ · ISO 513 MALZEME GRUPLARI
Önerilen Kesme Parametreleri
Üretici (Mimatic) verisidir; başlangıç değeri olarak kullanın. Uygulamanıza özel optimizasyon için TKT mühendislerine danışın.
| Malzeme Grubu | Vc — Kesme Hızı (m/dk) | fz — Ağız Başına İlerleme (mm) |
|---|---|---|
| PÇelik | 100-200 | 0,05-0,25 |
| MPaslanmaz Çelik | 120-180 | 0,05-0,25 |
| KDökme Demir | 120-180 | 0,05-0,25 |
| NDemir Dışı (Alüminyum vb.) | 160-500 | 0,05-0,4 |
| SSüper Alaşım / Titanyum | 60-120 | 0,01-0,25 |
| HSertleştirilmiş Çelik | 80 | 0,03-0,15 |
G VOLLPROFIL AUSSENGEWINDE · DİĞER BOYUTLAR
Kardeş varyantlar
171912G 1/4 - G 3/8 · P1.337 · D9.6160943G 1/2 - G 7/8 (BSW/BSF 14 Gg) · P1.814 · D11.7161112G 1 - G 6, BSW/BSF - 11 Gg · P2.309 · D11.7142576G 1/2 - G 7/8 · P1.814 · D16171949G 1/2 - G 7/8 · P1.814 · D17.7168688G 1/2 - G 7/8 · P1.814 · D20168687G 1 - G 6 · P2.309 · D20142600G 1 - G 6 · P2.309 · D26
precision_manufacturing
Bu ürün uygulamanıza uygun mu?
Malzeme, işlem ve tezgah bilginizi paylaşın — TKT mühendisleri No. 142549 için uygunluk değerlendirmesi, kesme parametresi önerisi ve stok/teslimat bilgisiyle teklif sunsun.
