qr_code_2No. 149185

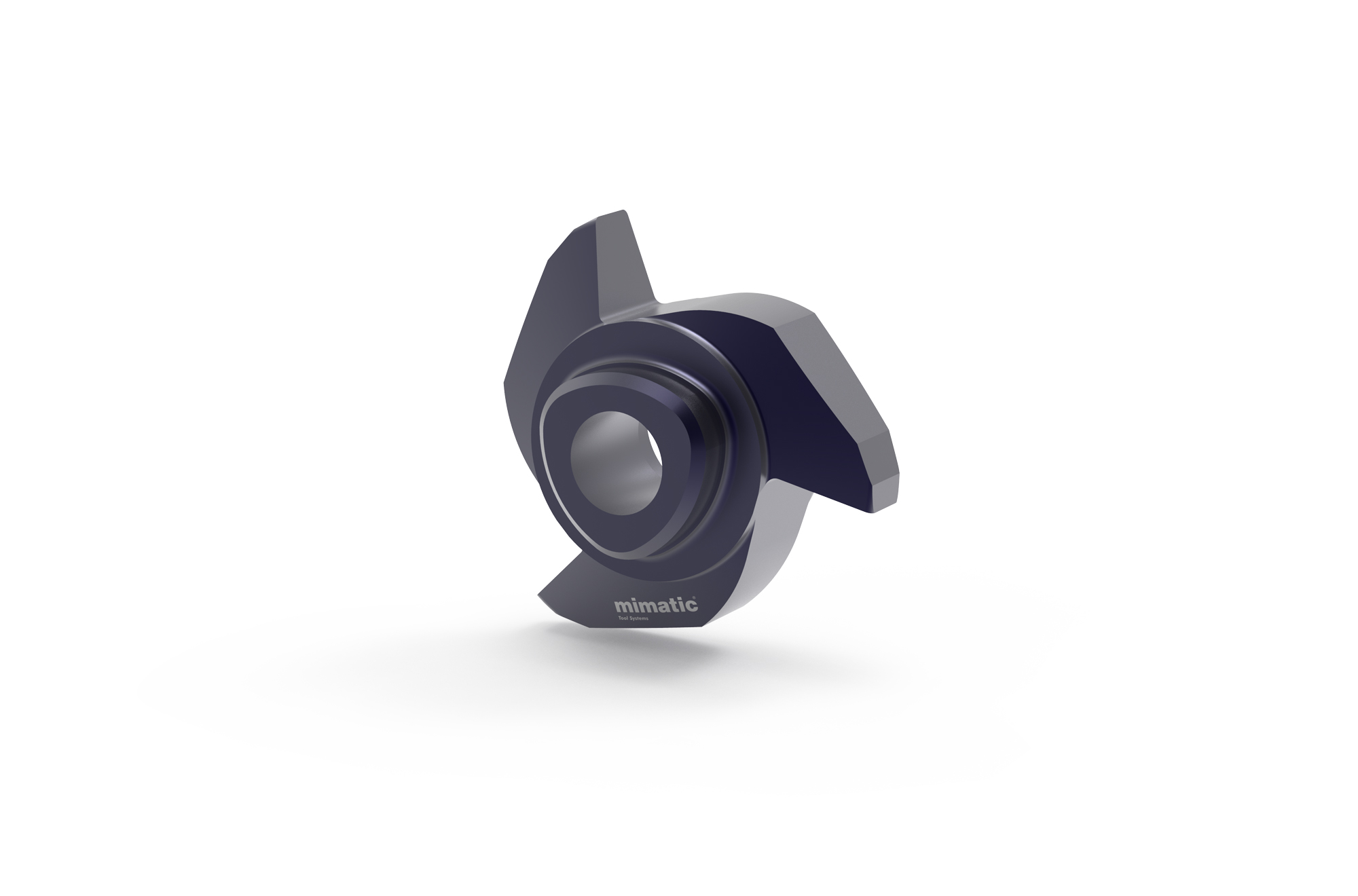

Ürün Fotoğrafı
Diş Freze Ucu PolyMILL P2521 30°
Thread Milling Insert PolyMILL P2521 30°
qr_code_2Sipariş No: 149185verifiedMade in Germany
Seri Hakkında
PolyMILL, üniversal uygulamalar için geliştirilmiş yüksek performanslı modüler freze sistemidir. 3 noktalı poligon takım arayüzü kendinden merkezleme ile maksimum salgı hassasiyeti sağlar; geniş değiştirilebilir uç ve tutucu yelpazesiyle diş frezeleme, kanal frezeleme, kesme, dişli frezeleme, çapak alma ve kırlangıç kuyruğu frezeleme tek modüler sistemde birleşir. Made in Germany.
Teknik Özellikler
- Seri
- PolyMILL P2521
- PolyMILL Boyutu
- P25
- Profil Tipi
- Tam profil
- Diş Konumu
- İç diş
- Diş Profili
- 30°
- Diş Standardı
- DIN 103
- Diş Yönü
- Sağ ve sol diş
- Diş Aralığı
- Tr 32x6 - Tr 36x6
- Adım P [mm]
- 6
- Kesme Çapı D [mm]
- 21
- Kesici Ağız Sayısı
- 3
- Talaş Açısı
- 8°
- Kaplama
- Tinamatic
- Gövde Malzemesi
- FKN
- Uygulama Alanı
- Üniversal ≤54HRC
- L P1 [mm]
- 3,85
- L P2 [mm]
- 2,75
- t [mm]
- 3,5
KESME VERİLERİ · ISO 513 MALZEME GRUPLARI
Önerilen Kesme Parametreleri
Üretici (Mimatic) verisidir; başlangıç değeri olarak kullanın. Uygulamanıza özel optimizasyon için TKT mühendislerine danışın.
| Malzeme Grubu | Vc — Kesme Hızı (m/dk) | fz — Ağız Başına İlerleme (mm) |
|---|---|---|
| PÇelik | 100-200 | 0.05-0.25 |
| MPaslanmaz Çelik | 120-180 | 0.05-0.25 |
| KDökme Demir | 120-180 | 0.05-0.25 |
| NDemir Dışı (Alüminyum vb.) | 160-500 | 0.05-0.4 |
| SSüper Alaşım / Titanyum | 60-120 | 0.01-0.25 |
| HSertleştirilmiş Çelik | 80 | 0.03-0.15 |
TR VOLLPROFIL INNENGEWINDE · DİĞER BOYUTLAR
Kardeş varyantlar
160689Tr 14x1,5 · P1.5 · D9.6161243Tr 20x1,5, AG >= Tr 8x1,5 · P1.5 · D9.6160862Tr 18x3 - Tr 20x3 · P3 · D11177717Tr 16x2 - Tr 20x2 · P2 · D11.7160308Tr 20x4 · P4 · D12162630Tr 24x3 - Tr 32x3 · P3 · D14161652Tr 24x5 · P5 · D15.3166213Tr 26x5 · P5 · D15.3150365Tr 28x5 - Tr 36x5 · P5 · D15.3182498Tr 30x6 - Tr 32x6 · P6 · D16.2161736Tr 34x6 - Tr 42x6 · P6 · D16.2162648Tr 38x7 - Tr 42x7 · P7 · D22161111Tr 44x7 · P7 · D22160972Tr 36x3 - Tr 40x3 · P3 · D24161124>= Tr 65x4 · P4 · D24182872Tr 36x6 - Tr 38x6 · P6 · D24160872Tr 44x5 - Tr 48x5 · P5 · D25167236Tr 65x10 - Tr 80x10 · P10 · D25162257Tr 46x8 - Tr 48x8 · P8 · D25110966Tr 50x8 - Tr 52x8 · P8 · D25160869Tr 55x9 - Tr 60x9 · P9 · D25
