qr_code_2No. 161341

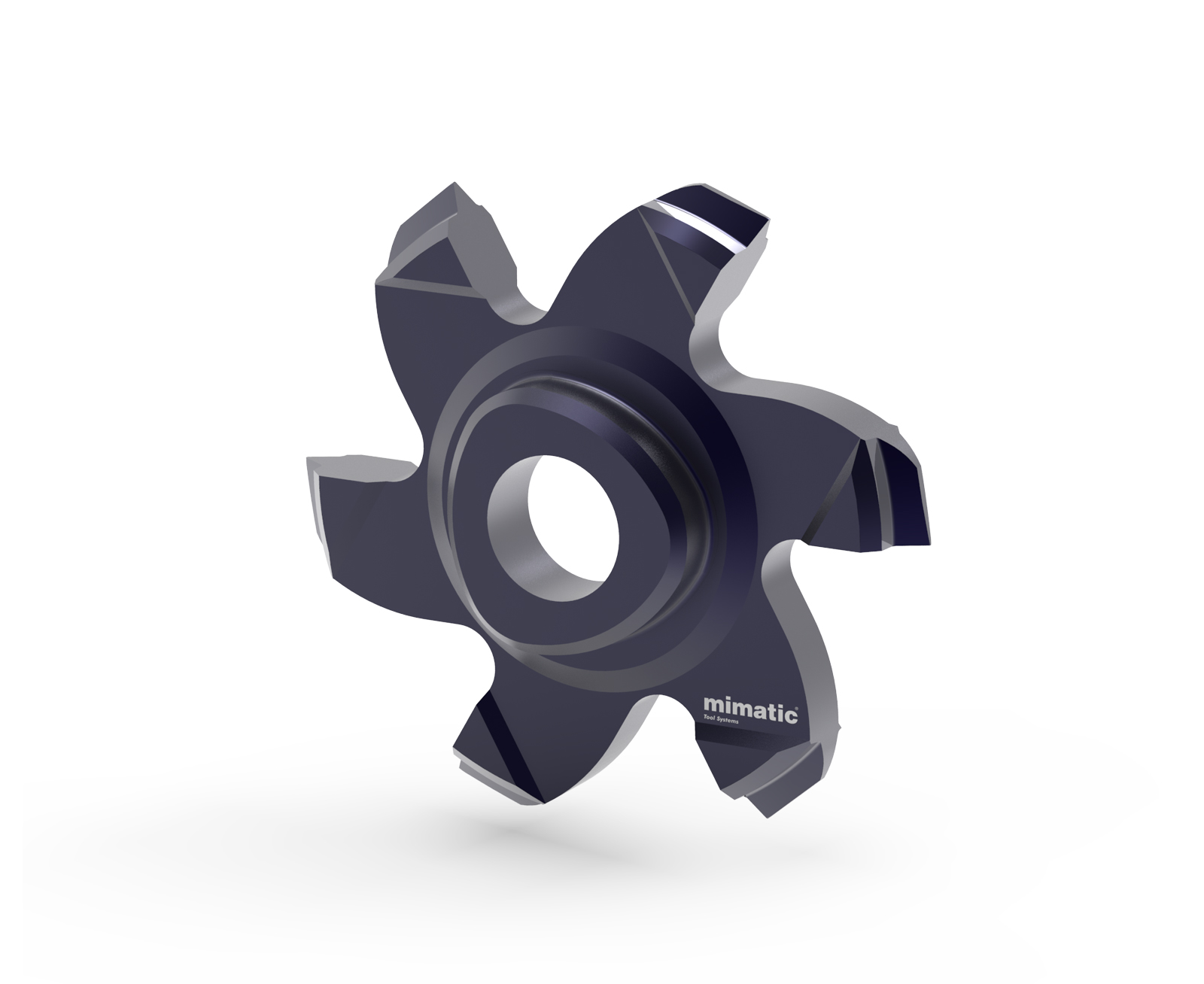

Ürün Fotoğrafı
Diş Freze Ucu PolyMILL P2020 55°
Thread Milling Insert PolyMILL P2020 55°
qr_code_2Sipariş No: 161341verifiedMade in Germany
Seri Hakkında
PolyMILL, üniversal uygulamalar için geliştirilmiş yüksek performanslı modüler freze sistemidir. 3 noktalı poligon takım arayüzü kendinden merkezleme ile maksimum salgı hassasiyeti sağlar; geniş değiştirilebilir uç ve tutucu yelpazesiyle diş frezeleme, kanal frezeleme, kesme, dişli frezeleme, çapak alma ve kırlangıç kuyruğu frezeleme tek modüler sistemde birleşir. Made in Germany.
Teknik Özellikler
- Seri
- PolyMILL P2020
- PolyMILL Boyutu
- P20
- Profil Tipi
- Tam profil
- Diş Konumu
- İç diş
- Diş Profili
- 55°
- Diş Standardı
- BS 84
- Diş Yönü
- Sağ ve sol diş
- Diş Aralığı
- BSF 1 3/4 + 2
- Adım P [mm]
- 3,629
- Kesme Çapı D [mm]
- 20
- Kesici Ağız Sayısı
- 6
- Talaş Açısı
- 6°
- Kaplama
- Tinamatic
- Gövde Malzemesi
- FKN
- Uygulama Alanı
- Üniversal ≤54HRC
- Diş/inç (TPI)
- 7
- L P1 [mm]
- 2,7
- L P2 [mm]
- 2,25
- t [mm]
- 2,098
KESME VERİLERİ · ISO 513 MALZEME GRUPLARI
Önerilen Kesme Parametreleri
Üretici (Mimatic) verisidir; başlangıç değeri olarak kullanın. Uygulamanıza özel optimizasyon için TKT mühendislerine danışın.
| Malzeme Grubu | Vc — Kesme Hızı (m/dk) | fz — Ağız Başına İlerleme (mm) |
|---|---|---|
| PÇelik | 100-200 | 0,05-0,25 |
| MPaslanmaz Çelik | 120-180 | 0,05-0,25 |
| KDökme Demir | 120-180 | 0,05-0,25 |
| NDemir Dışı (Alüminyum vb.) | 160-500 | 0,05-0,4 |
| SSüper Alaşım / Titanyum | 60-120 | 0,01-0,25 |
| HSertleştirilmiş Çelik | 80 | 0,03-0,15 |
BSF VOLLPROFIL INNENGEWINDE · DİĞER BOYUTLAR
Kardeş varyantlar
160930BSF 5/8 + 11/16 · P1.814 · D9.6161623BSF 3/4 + 11/16 · P2.117 · D10160951BSF 7/8 · P2.309 · D10.4160989BSF 1 1/8 + 1 1/4 · P2.822 · D16162077BSF 1 3/8 - 1 5/8 · P3.175 · D16160960BSF 1 3/4 + 2 · P3.629 · D16162305BSF 2 1/4 - 2 3/4 · P4.233 · D16161089BSF 1 3/8 - 1 5/8 · P3.175 · D20160942BSF 2 1/4 - 2 3/4 · P4.233 · D20162051BSF 1 3/8 - 1 5/8 · P3.175 · D24161436BSF 1 3/8 + 2 · P3.629 · D24161887BSF 2 1/4 - 2 3/4 · P4.233 · D24161250BSF 3 - 3 1/4 · P5.08 · D24
