qr_code_2No. 172148

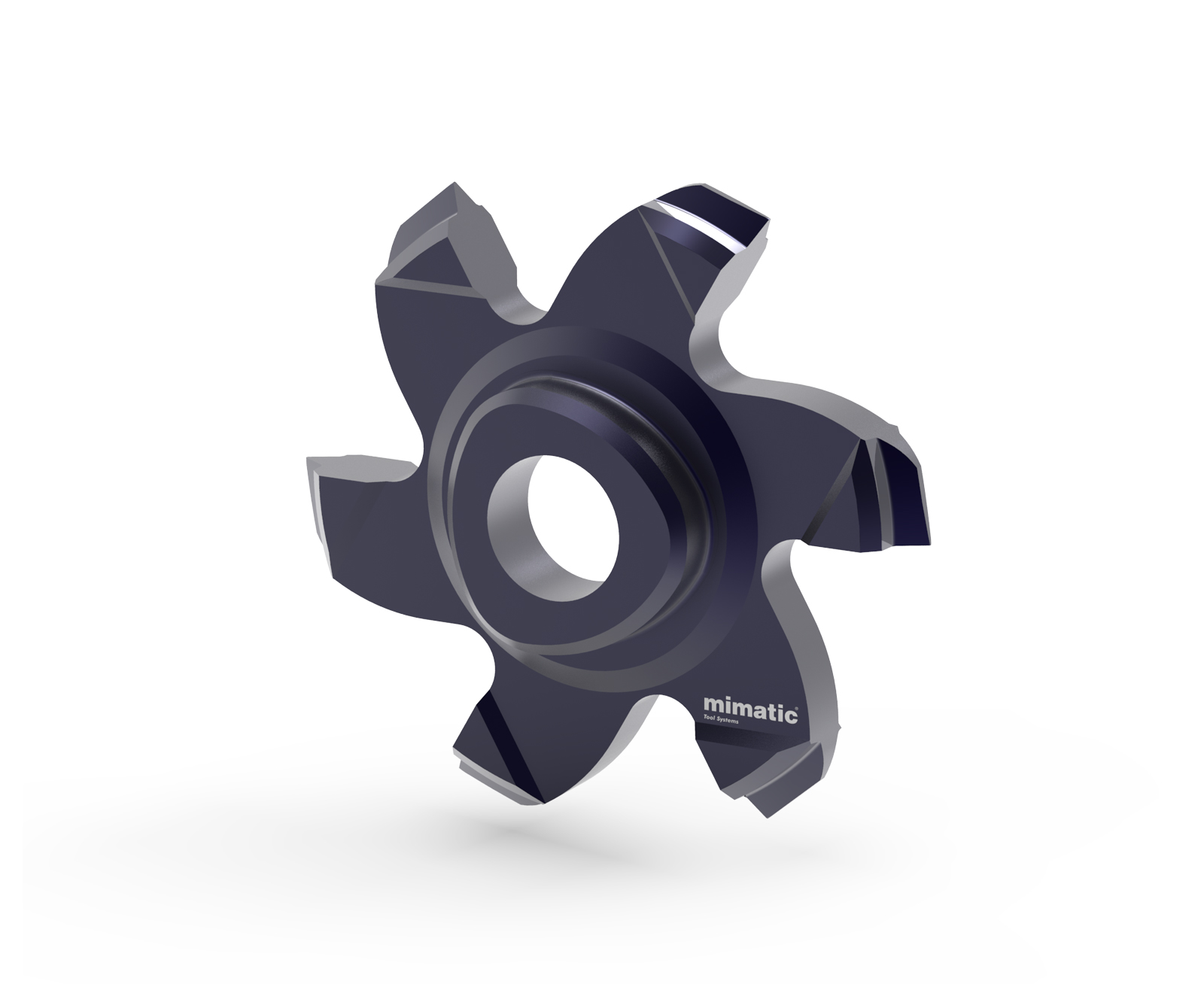

Ürün Fotoğrafı
Diş Freze Ucu PolyMILL P1616 60°
Thread Milling Insert PolyMILL P1616 60°
qr_code_2Sipariş No: 172148verifiedMade in Germany
Seri Hakkında
STC serisi, değiştirilebilir uçlu diş frezeleme sisteminin özel profiller ve zorlu malzemeler için geliştirilmiş üyesidir. Rijit gövde ve hassas uç yuvası ile derin ve hassas diş operasyonlarında güvenilir sonuç verir.
Teknik Özellikler
- Seri
- PolyMILL P1616
- PolyMILL Boyutu
- P16
- Profil Tipi
- Tam profil
- Diş Konumu
- İç diş
- Diş Profili
- 60°
- Diş Standardı
- ASME B 1.1
- Diş Yönü
- Sağ ve sol diş
- Diş Aralığı
- UNC 7/8
- Adım P [mm]
- 2,822
- Kesme Çapı D [mm]
- 16
- Kesici Ağız Sayısı
- 6
- Talaş Açısı
- 6°
- Kaplama
- Tinamatic
- Gövde Malzemesi
- FKN
- Uygulama Alanı
- Üniversal ≤54HRC
- Diş/inç (TPI)
- 9
- L P1 [mm]
- 2,05
- L P2 [mm]
- 1,775
- t [mm]
- 1,577
KESME VERİLERİ · ISO 513 MALZEME GRUPLARI
Önerilen Kesme Parametreleri
Üretici (Mimatic) verisidir; başlangıç değeri olarak kullanın. Uygulamanıza özel optimizasyon için TKT mühendislerine danışın.
| Malzeme Grubu | Vc — Kesme Hızı (m/dk) | fz — Ağız Başına İlerleme (mm) |
|---|---|---|
| PÇelik | 100-200 | 0,05-0,25 |
| MPaslanmaz Çelik | 120-180 | 0,05-0,25 |
| KDökme Demir | 120-180 | 0,05-0,25 |
| NDemir Dışı (Alüminyum vb.) | 160-500 | 0,05-0,4 |
| SSüper Alaşım / Titanyum | 60-120 | 0,01-0,25 |
| HSertleştirilmiş Çelik | 80 | 0,03-0,15 |
UNC VOLLPROFIL INNENGEWINDE · DİĞER BOYUTLAR
Kardeş varyantlar
precision_manufacturing
Bu ürün uygulamanıza uygun mu?
Malzeme, işlem ve tezgah bilginizi paylaşın — TKT mühendisleri No. 172148 için uygunluk değerlendirmesi, kesme parametresi önerisi ve stok/teslimat bilgisiyle teklif sunsun.
