qr_code_2No. 168198

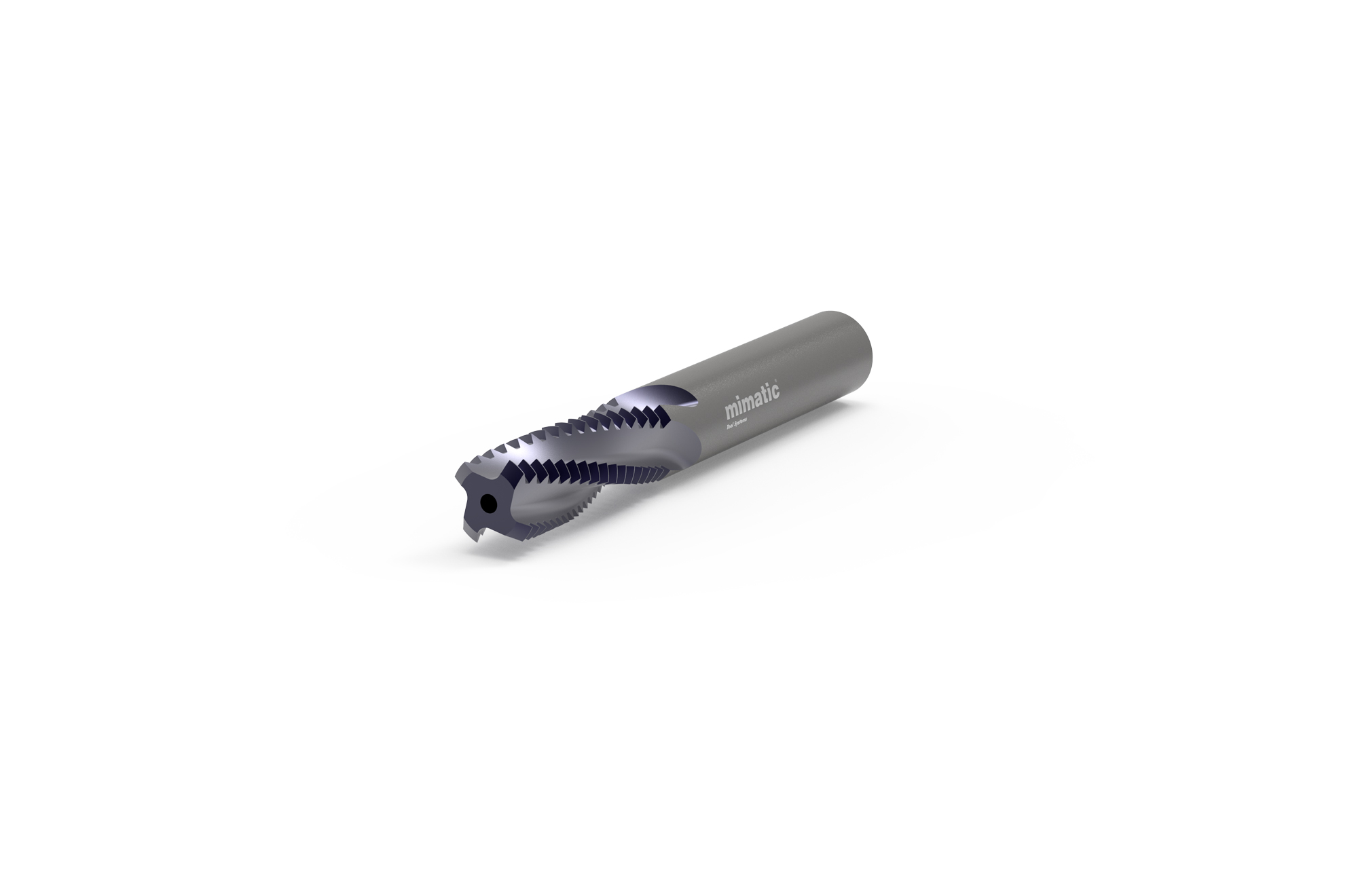

Ürün Fotoğrafı
Diş Frezesi SolidCUT Standard 60° 2xD HA
Thread Milling Cutter SolidCUT Standard 60° 2xD HA
qr_code_2Sipariş No: 168198verifiedMade in Germany · 2 Yıl Garanti
Seri Hakkında
SolidCUT serisi, kapsamlı bir solid karbür diş frezesi programı sunar. Helisel kanallar yumuşak kesim ve mükemmel yüzey kalitesi sağlar; üniversal kullanılabilen bu frezeler fiyat/performans oranında rakipsizdir. SolidCUT bir mimatic geliştirmesidir ve Almanya'da üretilir.
Teknik Özellikler
- Seri
- SolidCUT Standard
- Profil Tipi
- Tam profil
- Diş Konumu
- İç diş
- Diş Profili
- 60°
- Diş Standardı
- DIN 13
- Diş Yönü
- Sağ ve sol diş
- Diş Aralığı
- M5
- Adım P [mm]
- 0,8
- Kesme Çapı D [mm]
- 4
- Tasarım Boyu
- 2xD
- Kesici Ağız Sayısı
- 3
- Diş Sayısı
- 15
- Talaş Açısı
- 8°
- Helis Açısı
- ~13°R
- Şank Çapı d h6 [mm]
- 6
- Kaplama
- Tinamatic
- Gövde Malzemesi
- Solid karbür
- Uygulama Alanı
- Üniversal ≤54HRC
- İç Soğutma
- Yok
- L [mm]
- 55
- L1 [mm]
- 12
KESME VERİLERİ · ISO 513 MALZEME GRUPLARI
Önerilen Kesme Parametreleri
Üretici (Mimatic) verisidir; başlangıç değeri olarak kullanın. Uygulamanıza özel optimizasyon için TKT mühendislerine danışın.
| Malzeme Grubu | Vc — Kesme Hızı (m/dk) | fz — Diş Başı İlerleme (mm) |
|---|---|---|
| PÇelik | 40-250 | 0,03-0,07 |
| MPaslanmaz Çelik | 50-150 | 0,03-0,04 |
| KDökme Demir | 100-200 | 0,03-0,07 |
| NDemir Dışı (Alüminyum vb.) | 180-500 | 0,02-0,1 |
| SSüper Alaşım / Titanyum | 50-80 | 0,01-0,04 |
| HSertleştirilmiş Çelik | 30-60 | 0,02-0,05 |
M VOLLPROFIL INNENGEWINDE 2XD · DİĞER BOYUTLAR
Kardeş varyantlar
168192M3 · P0.5 · D2.4 · HA168195M4 · P0.7 · D3.125 · HA168199M5 · P0.8 · D4 · HB168200M5 · P0.8 · D4 · HE168201M6 · P1 · D4.8 · HA168202M6 · P1 · D4.8 · HB168203M6 · P1 · D4.8 · HE168204M8 · P1.25 · D5.95 · HA168205M8 · P1.25 · D5.95 · HB168206M8 · P1.25 · D5.95 · HE168207M10 · P1.5 · D7.95 · HA168208M10 · P1.5 · D7.95 · HB168209M10 · P1.5 · D7.95 · HE168210M12 · P1.75 · D9.9 · HA168211M12 · P1.75 · D9.9 · HB168212M12 · P1.75 · D9.9 · HE168216M16 · P2 · D11.95 · HA168217M16 · P2 · D11.95 · HB168222M20 · P2.5 · D15.95 · HA168223M20 · P2.5 · D15.95 · HB168224M20 · P2.5 · D15.95 · HE
precision_manufacturing
Bu ürün uygulamanıza uygun mu?
Malzeme, işlem ve tezgah bilginizi paylaşın — TKT mühendisleri No. 168198 için uygunluk değerlendirmesi, kesme parametresi önerisi ve stok/teslimat bilgisiyle teklif sunsun.
