qr_code_2No. 168402

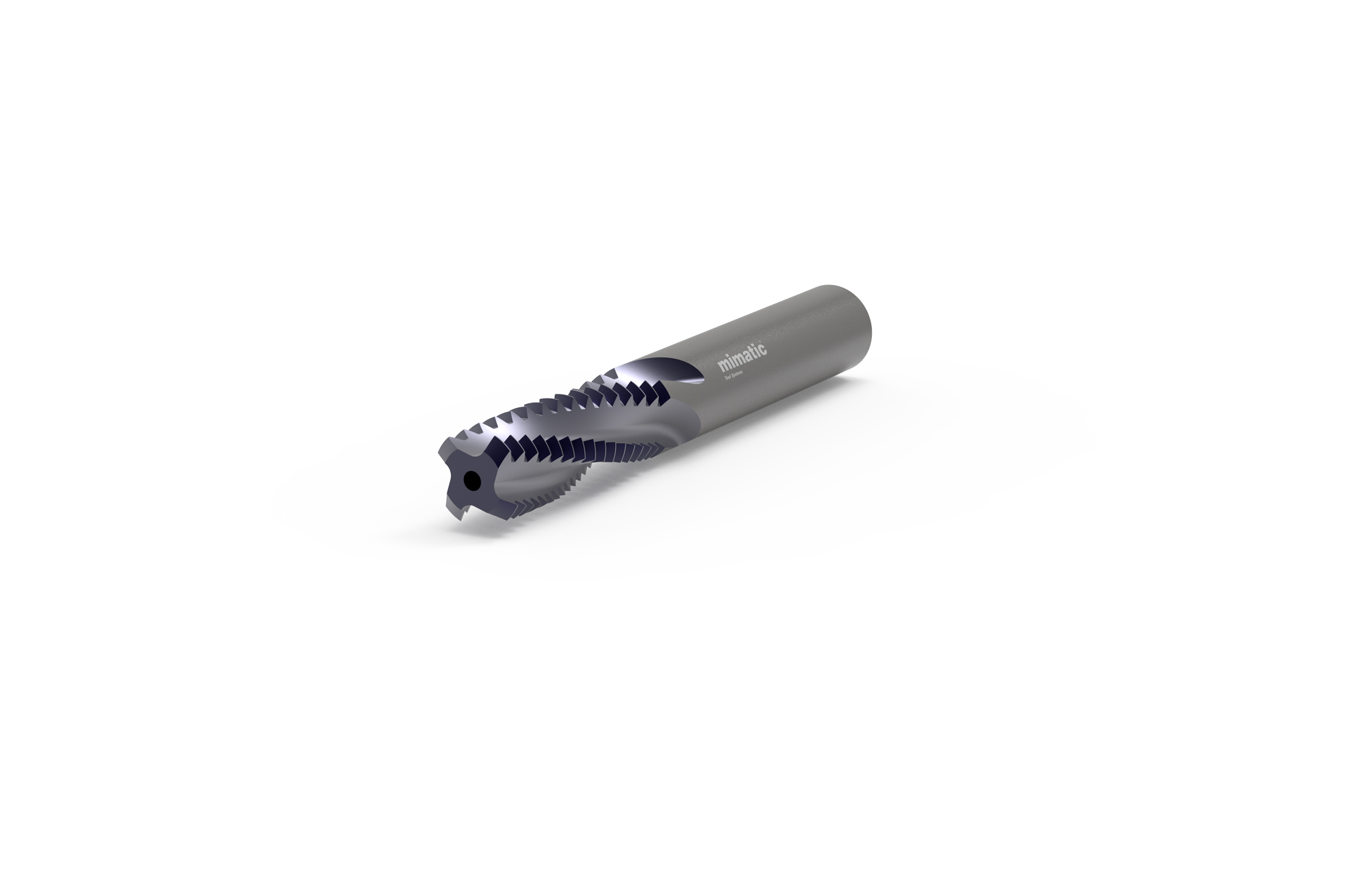

Ürün Fotoğrafı
Diş Frezesi SolidCUT Standard 55° 2xD HB
Thread Milling Cutter SolidCUT Standard 55° 2xD HB
qr_code_2Sipariş No: 168402verifiedMade in Germany
Seri Hakkında
SolidCUT serisi, kapsamlı bir solid karbür diş frezesi programı sunar. Helisel kanallar yumuşak kesim ve mükemmel yüzey kalitesi sağlar; üniversal kullanılabilen bu frezeler fiyat/performans oranında rakipsizdir. SolidCUT bir mimatic geliştirmesidir ve Almanya'da üretilir.
Teknik Özellikler
- Seri
- SolidCUT Standard
- Profil Tipi
- Tam profil
- Diş Konumu
- İç diş
- Diş Profili
- 55°
- Diş Standardı
- DIN 228/1
- Diş Yönü
- Sağ ve sol diş
- Diş Aralığı
- 3/8
- Adım P [mm]
- 1,27
- Tasarım Boyu
- 2xD
- Kesici Ağız Sayısı
- 3
- Diş Sayısı
- 15
- Talaş Açısı
- 8°
- Helis Açısı
- ~13°R
- Sap Çapı d h6 [mm]
- 6
- Kaplama
- Tinamatic
- Gövde Malzemesi
- Solid karbür
- Uygulama Alanı
- Üniversal ≤54HRC
- İç Soğutma
- Eksenel
- Diş/inç (TPI)
- 20
- L [mm]
- 60
- L1 [mm]
- 19
KESME VERİLERİ · ISO 513 MALZEME GRUPLARI
Önerilen Kesme Parametreleri
Üretici (Mimatic) verisidir; başlangıç değeri olarak kullanın. Uygulamanıza özel optimizasyon için TKT mühendislerine danışın.
| Malzeme Grubu | Vc — Kesme Hızı (m/dk) | fz — Ağız Başına İlerleme (mm) |
|---|---|---|
| PÇelik | 40-250 | 0,04-0,15 |
| MPaslanmaz Çelik | 50-150 | 0,05-0,12 |
| KDökme Demir | 100-200 | 0,04-0,08 |
| NDemir Dışı (Alüminyum vb.) | 180-500 | 0,03-0,12 |
| SSüper Alaşım / Titanyum | 50-80 | 0,01-0,04 |
| HSertleştirilmiş Çelik | 30-60 | 0,02-0,05 |
BSF VOLLPROFIL INNENGEWINDE 2XD · DİĞER BOYUTLAR
Kardeş varyantlar
1683985/16 BSF · P1.155 · HA1683995/16 BSF · P1.155 · HB1684005/16 BSF · P1.155 · HE1684013/8 BSF · P1.27 · HA1684033/8 BSF · P1.27 · HE1684047/16 BSF · P1.411 · HA1684057/16 BSF · P1.411 · HB1684067/16 BSF · P1.411 · HE1684071/2 BSF · P1.588 · HA1684081/2 BSF · P1.588 · HB1684091/2 BSF · P1.588 · HE1684105/8 BSF · P1.814 · HA1684115/8 BSF · P1.814 · HB1684125/8 BSF · P1.814 · HE
