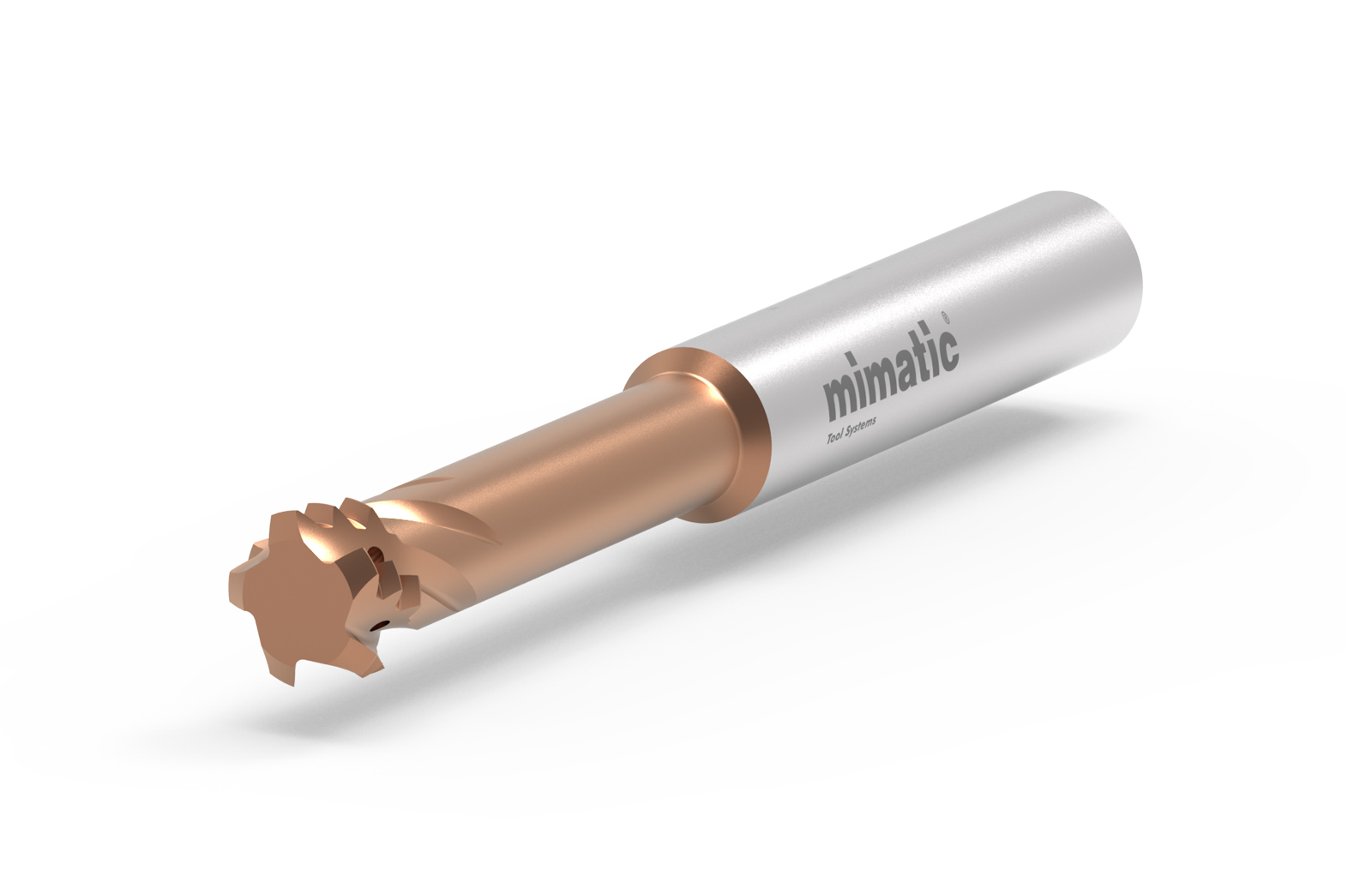

Ürün Fotoğrafı
Diş Frezesi SolidCUT Three row 60° 3xD HA
Thread Milling Cutter SolidCUT Three row 60° 3xD HA
qr_code_2Sipariş No: 204417verifiedMade in Germany · 2 Yıl Garanti
Seri Hakkında
SolidCUT dreireihig (üç sıralı), solid karbür gövdede üç diş sırasını birleştirir: SolidCUT'ın yüzey kalitesi ve fiyat avantajı, üç sıralı kesimin çevrim süresi kazancıyla buluşur. Seri üretimde metrik dişler için güçlü bir tercihtir.
Teknik Özellikler
- Seri
- SolidCUT Three row
- Profil Tipi
- Tam profil
- Diş Konumu
- İç diş
- Diş Profili
- 60°
- Diş Standardı
- DIN 13
- Diş Yönü
- Sağ ve sol diş
- Diş Aralığı
- M6
- Adım P [mm]
- 1
- Kesme Çapı D [mm]
- 4,8
- Tasarım Boyu
- 3xD
- Kesici Ağız Sayısı
- 4
- Diş Sayısı
- 3
- Talaş Açısı
- 8°
- Helis Açısı
- 30°R
- Şank Çapı d h6 [mm]
- 6
- Kaplama
- Tinamatic
- Gövde Malzemesi
- Solid karbür
- Uygulama Alanı
- Üniversal ≤64HRC
- İç Soğutma
- Radial*B
- L [mm]
- 58
- L1 [mm]
- 20
KESME VERİLERİ · ISO 513 MALZEME GRUPLARI
Önerilen Kesme Parametreleri
Üretici (Mimatic) verisidir; başlangıç değeri olarak kullanın. Uygulamanıza özel optimizasyon için TKT mühendislerine danışın.
| Malzeme Grubu | Vc — Kesme Hızı (m/dk) | fz — Diş Başı İlerleme (mm) |
|---|---|---|
| PÇelik | 40-250 | 0,04-0,15 |
| MPaslanmaz Çelik | 50-150 | 0,05-0,12 |
| KDökme Demir | 100-200 | 0,04-0,08 |
| NDemir Dışı (Alüminyum vb.) | 180-500 | 0,03-0,12 |
| SSüper Alaşım / Titanyum | 50-80 | 0,01-0,04 |
| HSertleştirilmiş Çelik | 30-60 | 0,02-0,05 |
