qr_code_2No. 142534

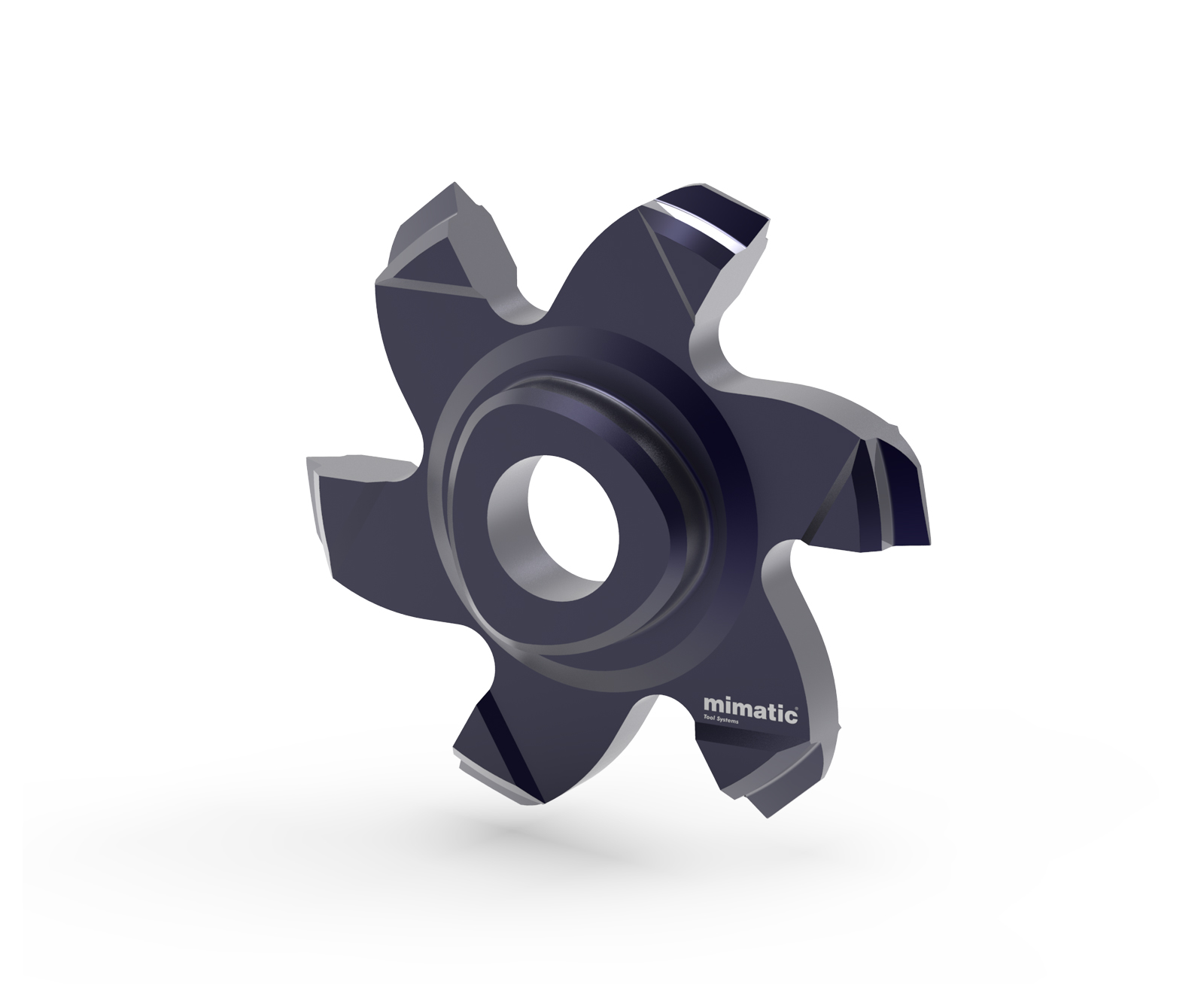

Ürün Fotoğrafı
Diş Freze Ucu PolyMILL P1616 60°
Thread Milling Insert PolyMILL P1616 60°
qr_code_2Sipariş No: 142534verifiedMade in Germany · 2 Yıl Garanti
Seri Hakkında
TriMILL'in 013-023 gövde serisi, büyük çaplı dişlerde üç sıralı kesimin zaman avantajını sunar. Değiştirilebilir sert metal uçlar sayesinde gövde tekrar kullanılır; uç değişimi dakikalar içinde tamamlanır ve takım maliyeti düşer.
Teknik Özellikler
- Seri
- PolyMILL P1616
- PolyMILL Boyutu
- P16
- Profil Tipi
- Tam profil
- Diş Konumu
- İç diş
- Diş Profili
- 60°
- Diş Standardı
- DIN 13
- Diş Yönü
- Sağ ve sol diş
- Diş Aralığı
- only M20, M22
- Adım P [mm]
- 2,5
- Kesme Çapı D [mm]
- 16
- Kesici Ağız Sayısı
- 6
- Talaş Açısı
- 6°
- Kaplama
- Tinamatic
- Gövde Malzemesi
- FKN
- Uygulama Alanı
- Üniversal ≤54HRC
- L P1 [mm]
- 2,05
- L P2 [mm]
- 1,78
- t [mm]
- 1,4
KESME VERİLERİ · ISO 513 MALZEME GRUPLARI
Önerilen Kesme Parametreleri
Üretici (Mimatic) verisidir; başlangıç değeri olarak kullanın. Uygulamanıza özel optimizasyon için TKT mühendislerine danışın.
| Malzeme Grubu | Vc — Kesme Hızı (m/dk) | fz — Diş Başı İlerleme (mm) |
|---|---|---|
| PÇelik | 100-200 | 0.05-0.25 |
| MPaslanmaz Çelik | 120-180 | 0.05-0.25 |
| KDökme Demir | 120-180 | 0.05-0.25 |
| NDemir Dışı (Alüminyum vb.) | 160-500 | 0.05-0.4 |
| SSüper Alaşım / Titanyum | 60-120 | 0.01-0.25 |
| HSertleştirilmiş Çelik | 80 | 0.03-0.15 |
M/MF VOLLPROFIL INNENGEWINDE · DİĞER BOYUTLAR
Kardeş varyantlar
175479M12 · P1.75 · D9.6171875>= M12x1 · P1 · D9.6171876>= M14x1,5 · P1.5 · D9.6160857M14, M16 · P2 · D10.5171877>= M18x2 · P2 · D10.5142569>= M20x1,5 · P1.5 · D16142570>= M22x2 · P2 · D16142543>= M24x2,5 · P2.5 · D16142575>= M24 · P3 · D16168683>= M24x1,5 · P1.5 · D20168684>= M27x2 · P2 · D20168685M24, M27 · P3 · D20142671M30, M33 · P3.5 · D24142617>= M30x1,5 · P1.5 · D26142644>= M33x2 · P2 · D26142599>= M39x3 · P3 · D26142623>= M42x3,5 · P3.5 · D26142638>= M42x3,5 · P4.5 · D26142624>= M48x4 · P4 · D26107275>= M48 · P5 · D26161786>= M56 · P5.5 · D26169675M36-M54x4 · P4 · D26175645>= M64 · P6 · D26
precision_manufacturing
Bu ürün uygulamanıza uygun mu?
Malzeme, işlem ve tezgah bilginizi paylaşın — TKT mühendisleri No. 142534 için uygunluk değerlendirmesi, kesme parametresi önerisi ve stok/teslimat bilgisiyle teklif sunsun.
