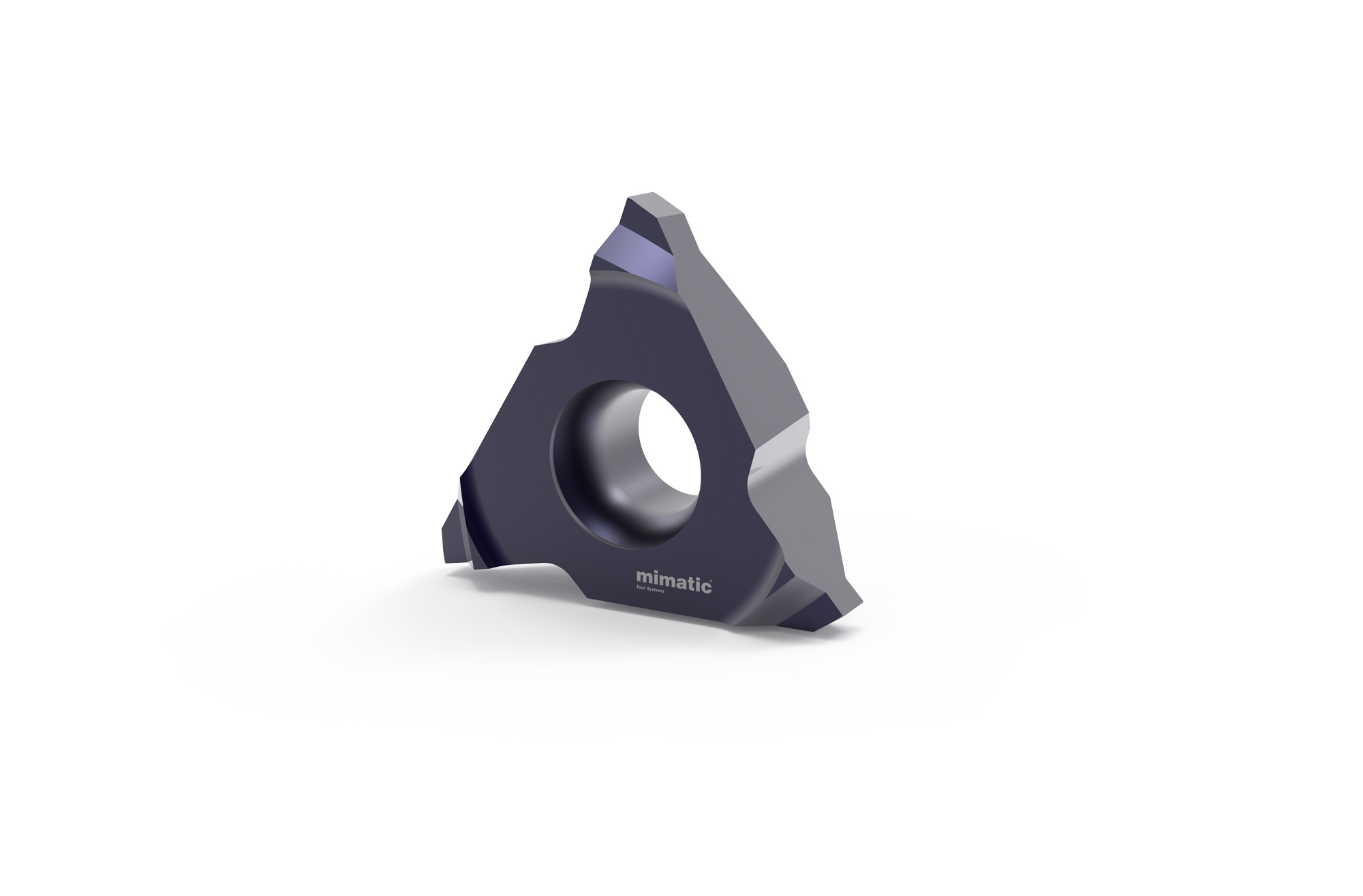

Segman Kanalları , pahlı kenar DIN471/472 TriMILL 023
Circlip Grooves with chamfered edge DIN471/472 TriMILL 023
Seri Hakkında
mimatic TriMILL, üç kesici ağızlı değiştirilebilir uçlara dayanan ekonomik ve esnek bir dairesel frezeleme sistemidir. 01–04 boyutları, 23 mm'ye kadar kesme çaplarıyla diş frezeleme veya kanal frezeleme gibi klasik delik işleme operasyonlarında kullanılırken; 013 ve 023 boyutları 32 mm kesme çapından itibaren çok uçlu sistem olarak, özellikle doğrusal işleme operasyonları başta olmak üzere geniş bir uygulama yelpazesinde kullanılır.
Teknik Özellikler
- Tip
- TriMILL 023
- Kesici Ağız Sayısı
- 3
- Talaş Açısı
- 6°
- Kaplama
- Tinamatic
- Gövde Malzemesi
- FKN
- Uygulama Alanı
- Üniversal ≤54HRC
- Kesme Genişliği A [mm]
- 1,93
- Kesme Çapı Dp [mm]
- 17,5
- DIN Genişliği [mm]
- 1,85
- TriMILL Ölçüsü
- 023
- IC [mm]
- 9,2
- L P1 [mm]
- 3,73
- L P2 [mm]
- 1,3
- t [mm]
- 1,25
Önerilen Kesme Parametreleri
Üretici (Mimatic) verisidir; başlangıç değeri olarak kullanın. Uygulamanıza özel optimizasyon için TKT mühendislerine danışın.
| Malzeme Grubu | Vc — Kesme Hızı (m/dk) | fz — Ağız Başına İlerleme (mm) |
|---|---|---|
| PÇelik | 100-180 | 0,05-0,12 |
| MPaslanmaz Çelik | 80-180 | 0,05-0,12 |
| KDökme Demir | 120-180 | 0,05-0,12 |
| NDemir Dışı (Alüminyum vb.) | 300-500 | 0,05-0,25 |
| SSüper Alaşım / Titanyum | 60-120 | 0,01-0,12 |
| HSertleştirilmiş Çelik | 80-100 | 0,03-0,1 |
Bu ürün uygulamanıza uygun mu?
Malzeme, işlem ve tezgah bilginizi paylaşın — TKT mühendisleri No. 141946 için uygunluk değerlendirmesi, kesme parametresi önerisi ve stok/teslimat bilgisiyle teklif sunsun.
