mimatic mi tam olarak nasıl çalışır?

Dört adım: (1) Başlığı tahrikli takımın miline sokun. (2) Modüler mi arayüzünün içindeki 3 bilya başlığı doğru pozisyona yönlendirir. (3) Başlığı oturana (kilitlenene) kadar çevirin. (4) Bilezik somunu mimatic tek el klemşlüsseli ile sıkın. Sökmek için aynı adımları ters uygulayın. Plan ve konik oturma yüzeyleri birlikte en yüksek salgı hassasiyetini garanti eder.

ER pens tutucuya göre avantajı ne?

ER'de takımı değiştirmek için pens somununu tamamen sökmek, pensi çıkarmak, yeni takımı yerleştirmek ve boy ayarını tezgahta yeniden yapmak gerekir. mi'de takım başlığın içinde hazır ve boyu tezgah dışında ayarlanmış olarak bekler; değişim saniyeler sürer ve arayüz salgısı < 0,002 mm ile tekrarlanır. mi, ER'nin yerine geçmez — mi başlıkları arasında ER pens tutucu da vardır; sistem ER'yi kapsar.

Hangi mi boyutunu seçmeliyim?

Boyut takımı değil ÜNİTEYİ takip eder: canlı takımınız veya açılı kafanız hangi mi boyutuyla üretildiyse (mi 32/40/50/63) başlıklar o boyuttan seçilir. Ünite kataloğundaki 'Takım Tutucu' alanı bunu birebir söyler — TKT olarak sipariş numaranızdan doğrulayıp teyit ediyoruz. Yanlış boyut fiziksel olarak takılmaz.

Sıkma çapı aralıkları nedir?

Weldon/Whistle-Notch başlıklarda mi 32 için Ø6-16 mm, mi 40 için Ø3,5-20 mm, mi 50 için Ø3,5-25 mm, mi 63 için Ø6-27 mm aralığında metrik ve inç (6,35 / 9,525 / 12,7 / 15,875 / 19,05 / 25,4 mm) boyları mevcuttur. Kılavuz çekme adaptörlerinde ise kılavuz kare ölçüsüne göre 'çap with kare' formatında verilir.

Sadece CNC tornada mı kullanılır?

Hayır. SK 30/40/50, BT 30/40/50, HSK-A 50/63/100 ve VDI 40/50 temel tutucular (Grundaufnahme) ile aynı mi başlıkları işleme merkezinin milinde de kullanılır. Amaç tek bir takım bağlama sistemini tüm üretim alanına yaymaktır — torna, işleme merkezi, açılı kafa ve transfer tezgahları.

Takım boyunu tezgah dışında nasıl ayarlarım?

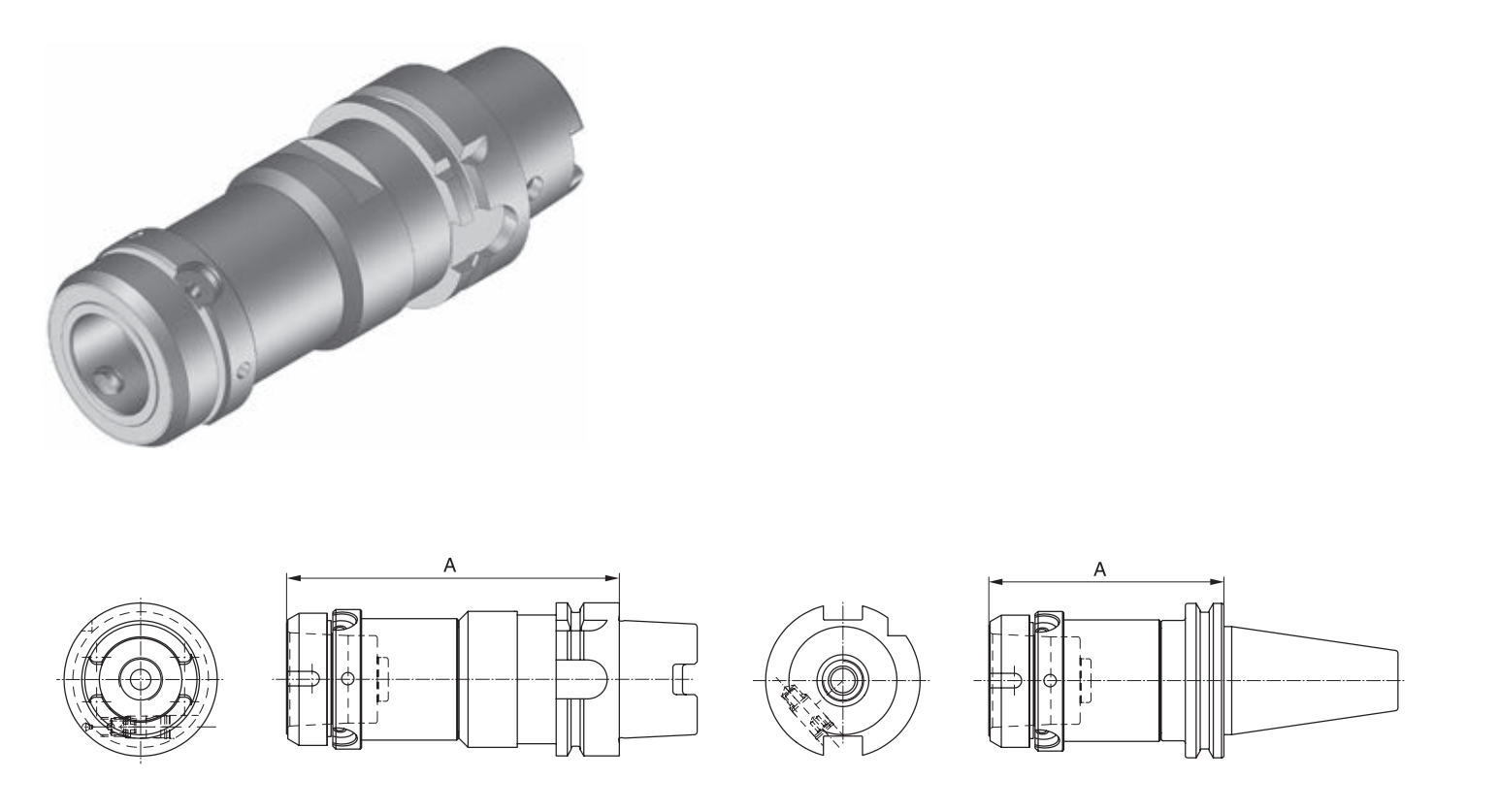

Başlıklarda boy ayar vidası vardır. mi ön ayar / montaj cihazı aufnahmesini (SK40, SK50, HSK63, HSK100, VDI40, VDI50 versiyonları var) mevcut ön ayar cihazınıza takarsınız; başlığı ölçer, boyu ayarlar ve tezgaha hazır halde gönderirsiniz. Tezgah bu sırada üretime devam eder.

İç soğutma her başlıkta var mı?

Evet — katalog ifadesiyle 'tüm takım tutucular iç soğutmalıdır'. Boş kalan mi yuvaları için koruma tapası (Schutzstopfen) kullanılır; talaş ve soğutma sıvısının yuvaya girmesini engeller.

swap_horiz

mimatic mi · Modular Quick Change · Salgı < 0,002 mm

mi Başlık Sistemi (Hızlı Değişim)

Q: Hangi mi boyutunu seçmeliyim?

Boyut takımı değil ÜNİTEYİ takip eder: canlı takımınız veya açılı kafanız hangi mi boyutuyla üretildiyse (mi 32/40/50/63) başlıklar o boyuttan seçilir. Ünite kataloğundaki 'Takım Tutucu' alanı bunu birebir söyler — TKT olarak sipariş numaranızdan doğrulayıp teyit ediyoruz. Yanlış boyut fiziksel olarak takılmaz.

Q: Sıkma çapı aralıkları nedir?

Weldon/Whistle-Notch başlıklarda mi 32 için Ø6-16 mm, mi 40 için Ø3,5-20 mm, mi 50 için Ø3,5-25 mm, mi 63 için Ø6-27 mm aralığında metrik ve inç (6,35 / 9,525 / 12,7 / 15,875 / 19,05 / 25,4 mm) boyları mevcuttur. Kılavuz çekme adaptörlerinde ise kılavuz kare ölçüsüne göre 'çap with kare' formatında verilir.

Q: Sadece CNC tornada mı kullanılır?

Hayır. SK 30/40/50, BT 30/40/50, HSK-A 50/63/100 ve VDI 40/50 temel tutucular (Grundaufnahme) ile aynı mi başlıkları işleme merkezinin milinde de kullanılır. Amaç tek bir takım bağlama sistemini tüm üretim alanına yaymaktır — torna, işleme merkezi, açılı kafa ve transfer tezgahları.

Q: Takım boyunu tezgah dışında nasıl ayarlarım?

Başlıklarda boy ayar vidası vardır. mi ön ayar / montaj cihazı aufnahmesini (SK40, SK50, HSK63, HSK100, VDI40, VDI50 versiyonları var) mevcut ön ayar cihazınıza takarsınız; başlığı ölçer, boyu ayarlar ve tezgaha hazır halde gönderirsiniz. Tezgah bu sırada üretime devam eder.

Q: İç soğutma her başlıkta var mı?

Evet — katalog ifadesiyle 'tüm takım tutucular iç soğutmalıdır'. Boş kalan mi yuvaları için koruma tapası (Schutzstopfen) kullanılır; talaş ve soğutma sıvısının yuvaya girmesini engeller.

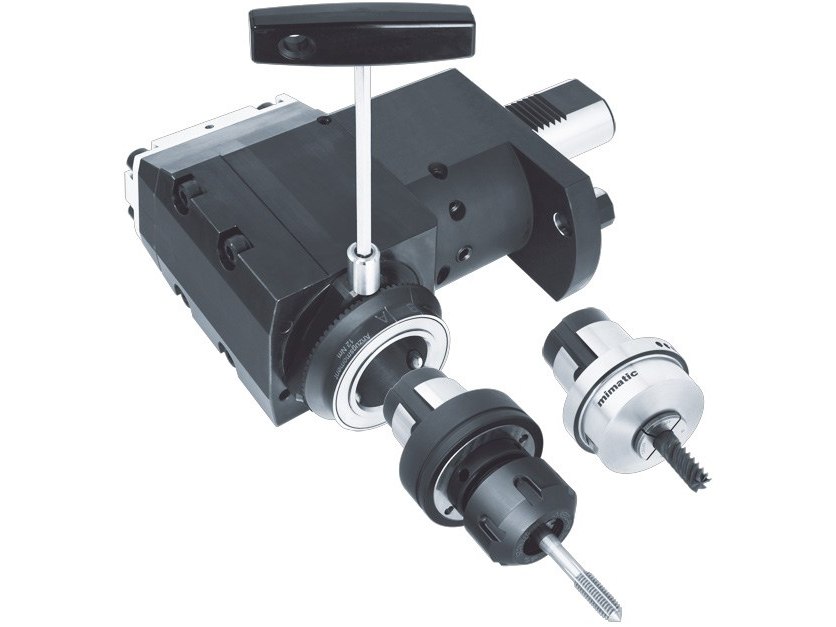

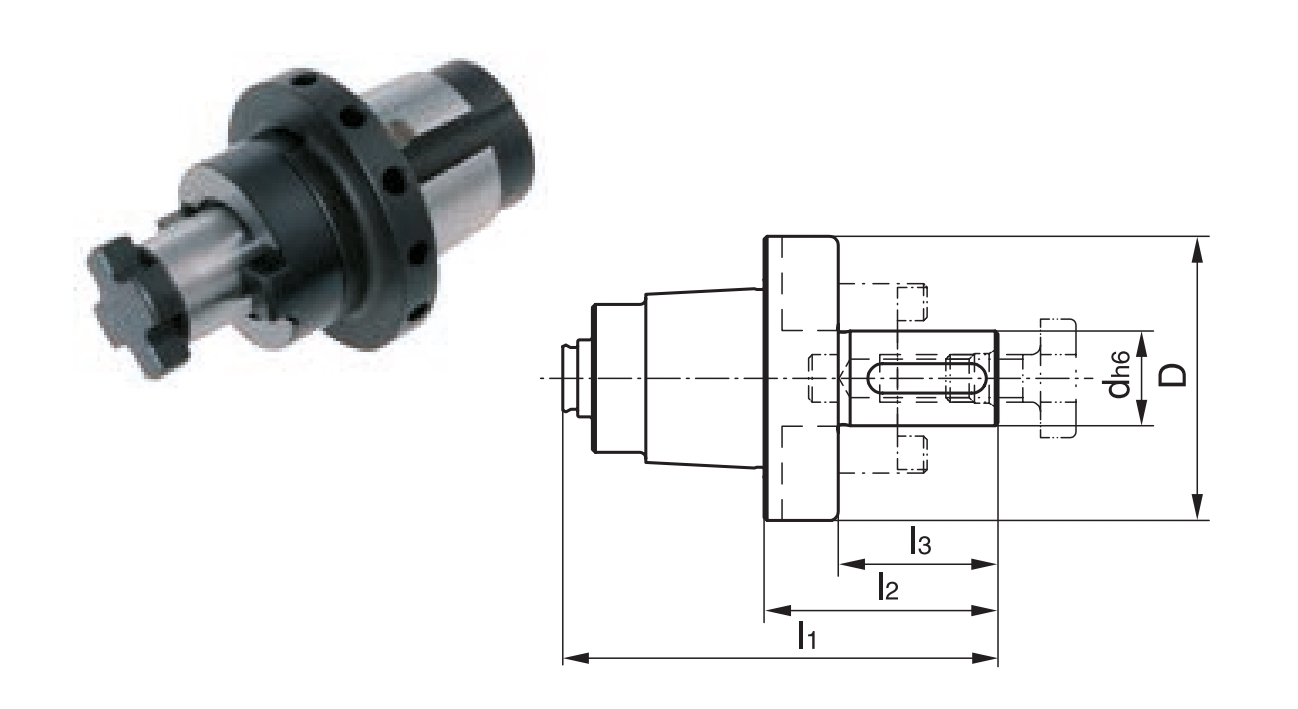

mimatic mi — canlı takım, açılı kafa ve işleme merkezi millerinde takımı saniyeler içinde değiştiren modüler hızlı değişim arayüzü. Arayüz salgısı < 0,002 mm, form kilidiyle (Formschluss) güvenli tork aktarımı, tüm başlıklarda iç soğutma. mi 25 / 32 / 40 / 50 / 63 boyutlarında; Weldon, Whistle-Notch, ER pens, sıkı geçme, hidrolik, kılavuz çekme ve kombi freze dornu başlıklarıyla tek sistem üzerinden tüm operasyonlar.

Mimatic mi Başlık Sistemi (Hızlı Değişim)

Menşei

publicAlmanya

Katalog Sayısı

3 PDF Doküman

ÖNE ÇIKAN ÖZELLİKLER

Neden Mimatic mi Başlık Sistemi?

swap_horiz

Saniyeler İçinde Takım Değişimi

Başlığı mile sokun, oturana kadar çevirin, tek elle kullanılan mimatic klemşlüsseli ile bilezik somunu sıkın — bitti. Sökme aynı adımların tersi. Ünite tezgahtan sökülmez, taret pozisyonu bozulmaz.

precision_manufacturing

Arayüz Salgısı < 0,002 mm

Plan (eksenel) ve konik oturma yüzeyleri birlikte merkezler — katalog değeri 2 mikronun altı. Her değişimden sonra aynı hassasiyet, yeniden ölçüm gerekmez.

hub

3 Bilyalı Kılavuz + Form Kilidi

Modüler arayüzün içindeki 3 bilya başlığı doğru pozisyona sürükler; tork sürtünmeyle değil form kilidiyle (Formschluss) aktarılır — ağır frezelemede kayma yok.

water_drop

Tüm Başlıklarda İç Soğutma

İstisnasız her mi başlığında iç soğutma kanalı var. Derin delme, kılavuz çekme ve yüksek basınçlı soğutmalı operasyonlarda ek adaptör gerekmez.

straighten

Tezgah Dışında Ön Ayar

Boy ayar vidası + mi ön ayar/montaj cihazı ile takım boyu tezgah dışında ayarlanır. Tezgah dururken değil, çalışırken hazırlık — ölü süre sıfıra iner.

compress

Çok Kısa Yapı

Kısa gövde tasarımı konsol boyunu azaltır: daha az sehim, daha az titreşim, dar kavitelerde erişim.

build_circle

Tek Sistem, Tüm Üretim Alanı

Aynı başlık seti CNC torna canlı takımında, işleme merkezi açılı kafasında ve SK/BT/HSK temel tutucularla doğrudan tezgah milinde kullanılır. Tek envanter, tek eğitim.

verified

Made in Germany · 2 Yıl Garanti

Montaj sonrası katı mimatic test koşusu; konservatif tasarım politikası nedeniyle 2 yıl garanti. Kapsüllü kalıcı yağlama — servis ömrü boyunca bakım gerektirmez.

TEKNİK VERİLER

Teknik Özellikler

ISO standartlarına uygun, Alman mühendisliği ile üretilen mi Başlık Sistemi ürünlerinin teknik detayları.

Arayüz Salgısı< 0,002 mm (plan + konik oturma)

Boyutlarmi 25 · mi 32 · mi 40 · mi 50 · mi 63

Tork AktarımıForm kilidi (Formschluss) — 3 bilyalı kılavuz

SıkmaBilezik somun + mimatic tek el klemşlüsseli

Soğutmaİç soğutma — tüm başlıklarda standart

Başlık TipleriWeldon, Whistle-Notch, ER pens, shrink fit, HydroFlex, kılavuz (SYNAX/GB), kombi freze dornu, MK

Temel Tutucu ArayüzleriSK 30/40/50, BT 30/40/50, HSK-A 50/63/100, VDI 40/50, D32

Ön AyarBoy ayar vidası + ön ayar cihazı aufnahmesi (tezgah dışı)

BakımKapsüllü kalıcı yağlama — bakım gerektirmez

Garanti / Menşei2 yıl · Made in Germany (Allgäu)

UYUMLULUK

Tezgah Arayüz Uyumluluğu

precision_manufacturingSK 30 / 40 / 50 (DIN 69871)

precision_manufacturingBT 30 / 40 / 50 (JIS B 6339)

precision_manufacturingHSK-A 50 / 63 / 100 (ISO 12164)

precision_manufacturingVDI 40 / 50 (ISO 10889)

precision_manufacturingSilindirik Ø32 (D32)

precision_manufacturingTüm mimatic canlı takım (AGW) üniteleri — mi arayüzlü siparişte

precision_manufacturingTüm mimatic açılı kafalar (Winkelköpfe) — mi 32/40 tutuculu modeller

mi KATALOĞU · 6 BOYUT · 225 ÜRÜN

Boyuta göre mi başlık kataloğu

Boyut ünitenizi takip eder: canlı takımınız veya açılı kafanız hangi mi boyutuyla üretildiyse başlıklar o boyuttan seçilir. Boyutu seçin, tip başlıklarına göre listelenen ürünlerden birine tıklayın — teknik özellikler, çizim ve teklif formu açılır.

1downloadYerleştir

Başlığı tahrikli takımın veya açılı kafanın miline sokun.

2adjustKılavuzlan

Arayüzün içindeki 3 bilya başlığı doğru pozisyona yönlendirir.

3rotate_rightÇevir

Başlığı kilitlenene kadar çevirin — form kilidi oturur.

4lockSık

Bilezik somunu mimatic tek el klemşlüsseli ile sıkın. Sökme: ters sırayla.
