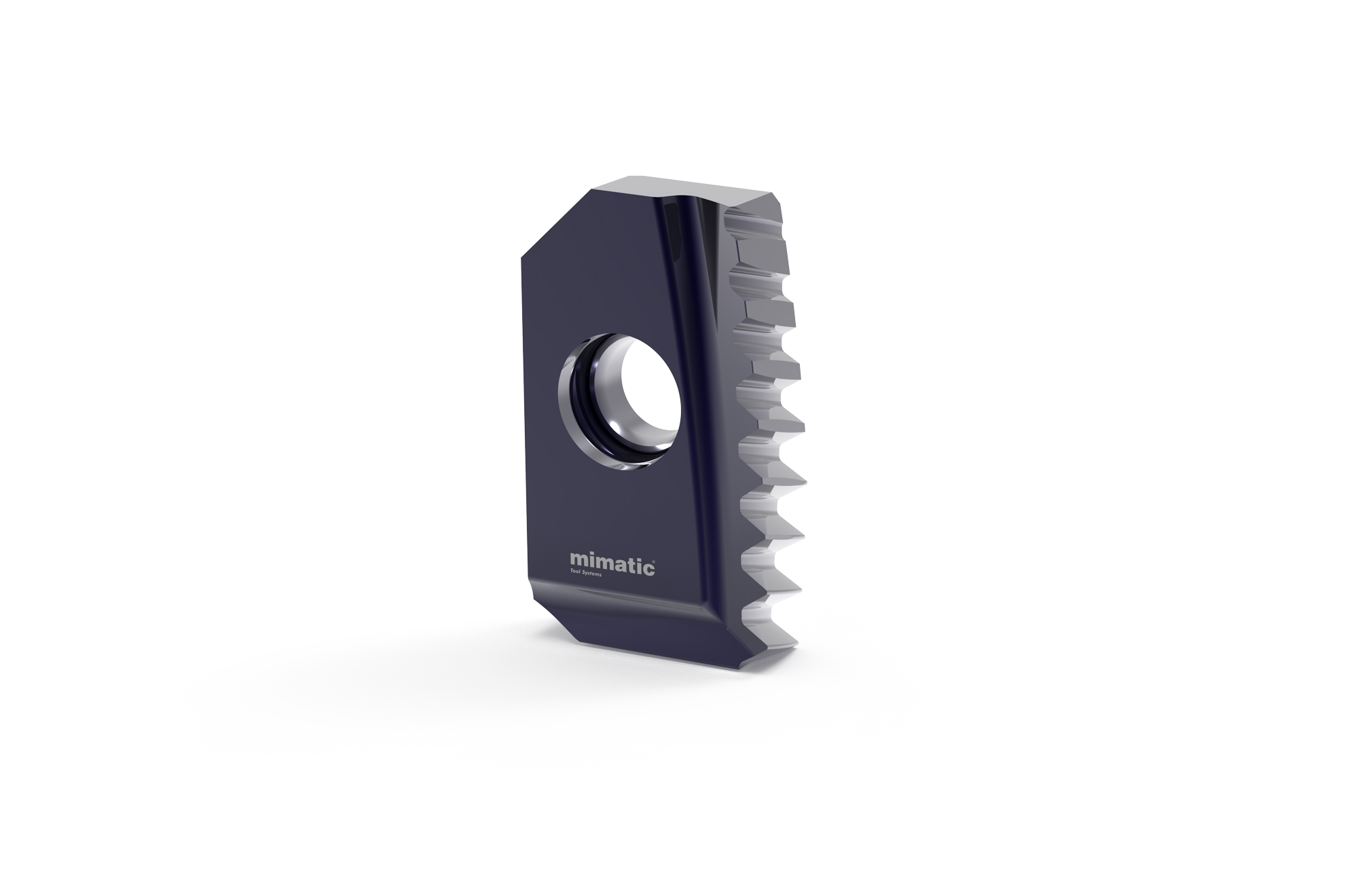

Diş Freze Ucu TrioCUT 20 55°
Thread Milling Insert TrioCUT 20 55°
Seri Hakkında
TrioCUT, yumuşak kesim ve düşük kesme basıncıyla yüksek yüzey kalitesi ve uzun takım ömrü sunar. Uç yuvasının konik konumu son derece rijit bir şaft yapısı garanti eder. Radyal taşlanmış diş profili çok büyük bir kama açısı ve dayanıklı bir ağız sağlar. İdeal uygulama alanı ince dişler ve/veya çok kısa diş boylarıdır. 17 boyutunda, çekirdek deliğin delme-frezeleme yöntemiyle açılmasını sağlayan delici ağızlı versiyonlar mevcuttur.
Teknik Özellikler
- Seri
- TrioCUT 20
- Profil Tipi
- Tam profil
- Diş Konumu
- İçten and External Thread
- Diş Profili
- 55°
- Diş Standardı
- DIN 228/1 / BS84
- Diş Yönü
- Sağ ve sol diş
- Diş Aralığı
- G 3/4
- Adım P [mm]
- 1,814
- Kesme Çapı D [mm]
- 2
- Diş Sayısı
- 6
- Kaplama
- Tinamatic
- Gövde Malzemesi
- FKN
- Uygulama Alanı
- Üniversal ≤54HRC
- TrioCUT Ölçüsü
- 20
- L P2 [mm]
- 0,9
- H P [mm]
- 7,5
Önerilen Kesme Parametreleri
Üretici (Mimatic) verisidir; başlangıç değeri olarak kullanın. Uygulamanıza özel optimizasyon için TKT mühendislerine danışın.
| Malzeme Grubu | Vc — Kesme Hızı (m/dk) | fz — Ağız Başına İlerleme (mm) |
|---|---|---|
| PÇelik | 100-260 | 0,1-0,3 |
| MPaslanmaz Çelik | 80-180 | 0,1-0,3 |
| KDökme Demir | 130-200 | 0,1-0,3 |
| NDemir Dışı (Alüminyum vb.) | 400-600 | 0,1-0,3 |
Kardeş varyantlar
Bu ürün uygulamanıza uygun mu?
Malzeme, işlem ve tezgah bilginizi paylaşın — TKT mühendisleri No. 142666 için uygunluk değerlendirmesi, kesme parametresi önerisi ve stok/teslimat bilgisiyle teklif sunsun.
