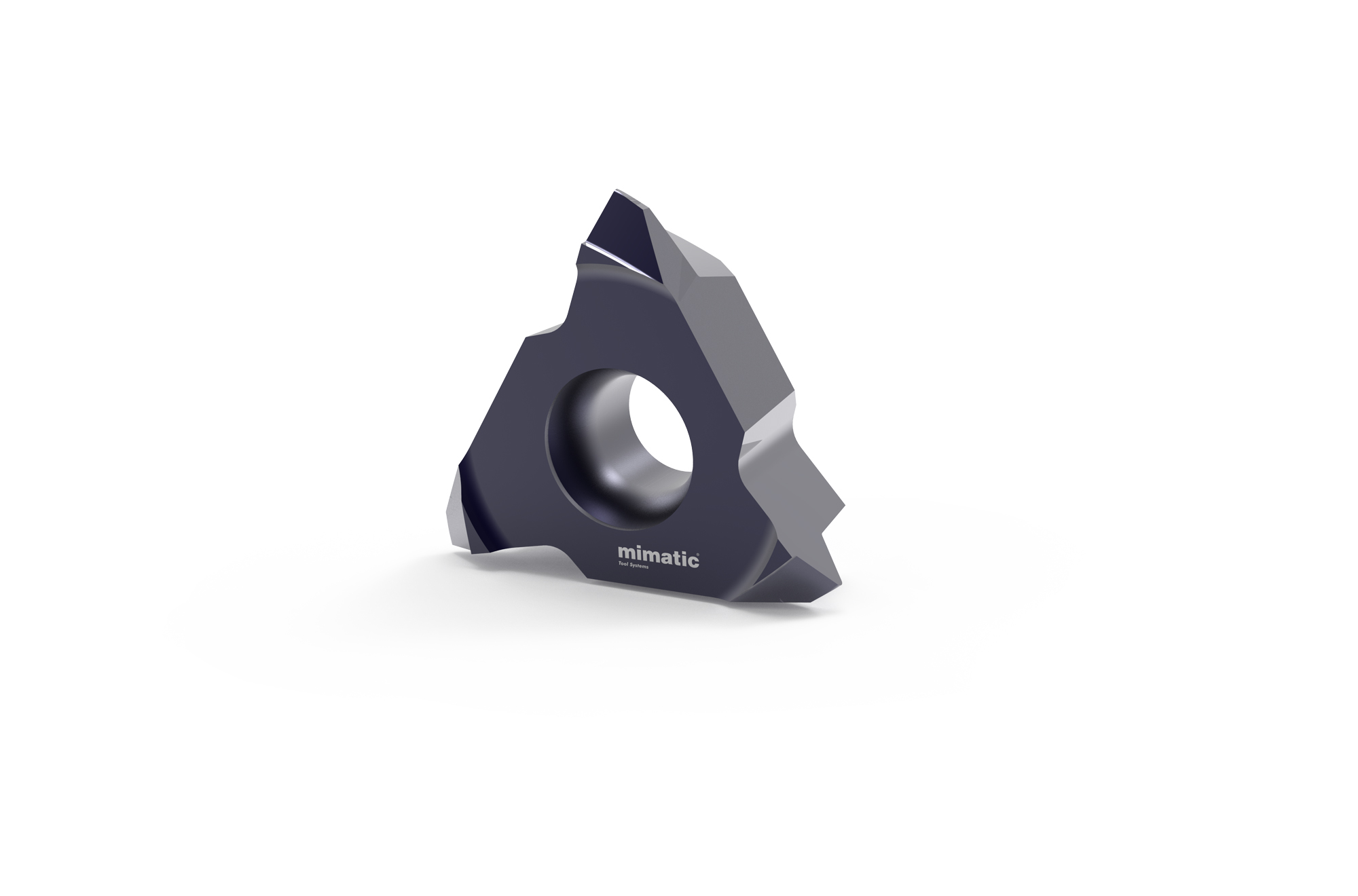

Diş Freze Ucu TriMILL 013 60°
Thread Milling Insert TriMILL 013 60°
Seri Hakkında
mimatic TriMILL, üç kesici ağızlı değiştirilebilir uçlara dayanan ekonomik ve esnek bir dairesel frezeleme sistemidir. 01–04 boyutları, 23 mm'ye kadar kesme çaplarıyla diş frezeleme veya kanal frezeleme gibi klasik delik işleme operasyonlarında kullanılırken; 013 ve 023 boyutları 32 mm kesme çapından itibaren çok uçlu sistem olarak, özellikle doğrusal işleme operasyonları başta olmak üzere geniş bir uygulama yelpazesinde kullanılır.
Teknik Özellikler
- Seri
- TriMILL 013
- Profil Tipi
- Tam profil
- Diş Konumu
- İç diş
- Diş Profili
- 60°
- Diş Standardı
- DIN 13
- Diş Yönü
- Sağ ve sol diş
- Diş Aralığı
- ≥ M120x8
- Adım P [mm]
- 8
- Kesici Ağız Sayısı
- 3
- Talaş Açısı
- 6°
- Kaplama
- Tinamatic
- Gövde Malzemesi
- FKN
- Uygulama Alanı
- Üniversal ≤54HRC
- Kesme Çapı Dp [mm]
- 23
- TriMILL Ölçüsü
- 013
- IC [mm]
- 12,4
- L P1 [mm]
- 3,454
- L P2 [mm]
- 3,941
- t [mm]
- 4,731
Önerilen Kesme Parametreleri
Üretici (Mimatic) verisidir; başlangıç değeri olarak kullanın. Uygulamanıza özel optimizasyon için TKT mühendislerine danışın.
| Malzeme Grubu | Vc — Kesme Hızı (m/dk) | fz — Ağız Başına İlerleme (mm) |
|---|---|---|
| PÇelik | 100-180 | 0,05-0,12 |
| MPaslanmaz Çelik | 80-180 | 0,05-0,12 |
| KDökme Demir | 120-180 | 0,05-0,12 |
| NDemir Dışı (Alüminyum vb.) | 300-500 | 0,05-0,25 |
| SSüper Alaşım / Titanyum | 60-120 | 0,01-0,12 |
| HSertleştirilmiş Çelik | 80-100 | 0,03-0,1 |
Kardeş varyantlar
Bu ürün uygulamanıza uygun mu?
Malzeme, işlem ve tezgah bilginizi paylaşın — TKT mühendisleri No. 150338 için uygunluk değerlendirmesi, kesme parametresi önerisi ve stok/teslimat bilgisiyle teklif sunsun.
