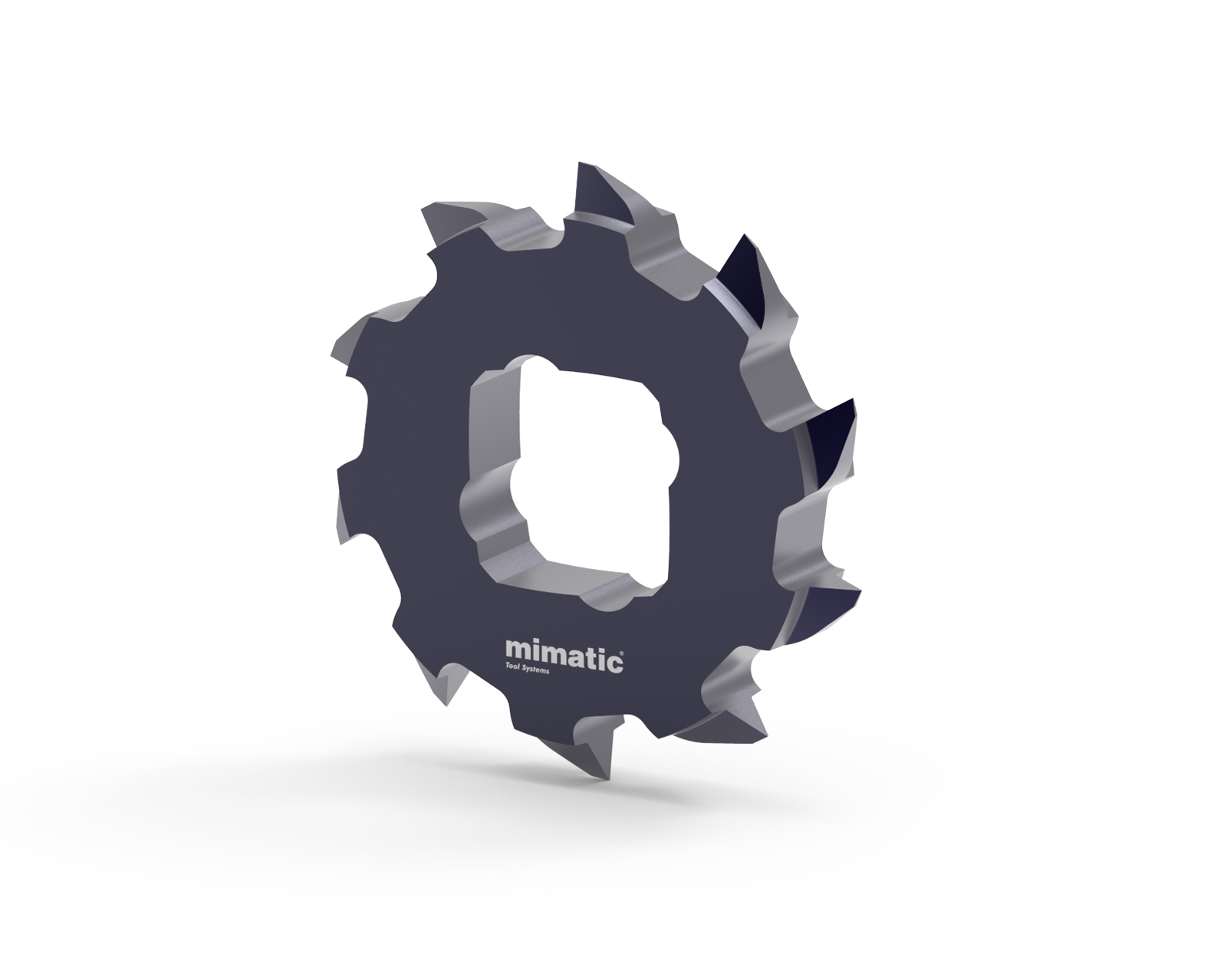

Ürün Fotoğrafı
Diş Freze Ucu STC 60°
Thread Milling Insert STC 60°
qr_code_2Sipariş No: 159761verifiedMade in Germany
Seri Hakkında
STC: M24'ten itibaren yüksek kaliteli büyük dişler için diş frezeleme. STC-1, 10 kesici ağıza sahiptir. M24'ten büyük tüm uzun dişlerde en büyük avantajı: diğer uçlu frezelere kıyasla daha kısa çevrim süreleri ve daha kolay montaj.
Teknik Özellikler
- Seri
- STC
- Profil Tipi
- Tam profil
- Diş Konumu
- İç diş
- Diş Profili
- 60°
- Diş Standardı
- DIN 13
- Diş Yönü
- Sağ ve sol diş
- Diş Aralığı
- M48
- Adım P [mm]
- 5
- Kesme Çapı D [mm]
- 40
- Kesici Ağız Sayısı
- 10
- Talaş Açısı
- 10°
- Kaplama
- Tinamatic
- Gövde Malzemesi
- FKN
- Uygulama Alanı
- Üniversal ≤54HRC
- STC Ölçüsü
- 19
- L P1 [mm]
- 3,1
- L P2 [mm]
- 3,1
- t [mm]
- 2,836
KESME VERİLERİ · ISO 513 MALZEME GRUPLARI
Önerilen Kesme Parametreleri
Üretici (Mimatic) verisidir; başlangıç değeri olarak kullanın. Uygulamanıza özel optimizasyon için TKT mühendislerine danışın.
| Malzeme Grubu | Vc — Kesme Hızı (m/dk) | fz — Ağız Başına İlerleme (mm) |
|---|---|---|
| PÇelik | 80-180 | 0,05-0,2 |
| MPaslanmaz Çelik | 80-150 | 0,05-0,2 |
| KDökme Demir | 120-180 | 0,01-0,2 |
| NDemir Dışı (Alüminyum vb.) | 200-500 | 0,15-0,25 |
| SSüper Alaşım / Titanyum | 60-120 | 0,04-0,2 |
| HSertleştirilmiş Çelik | 30-100 | 0,01-0,1 |
precision_manufacturing
Bu ürün uygulamanıza uygun mu?
Malzeme, işlem ve tezgah bilginizi paylaşın — TKT mühendisleri No. 159761 için uygunluk değerlendirmesi, kesme parametresi önerisi ve stok/teslimat bilgisiyle teklif sunsun.
