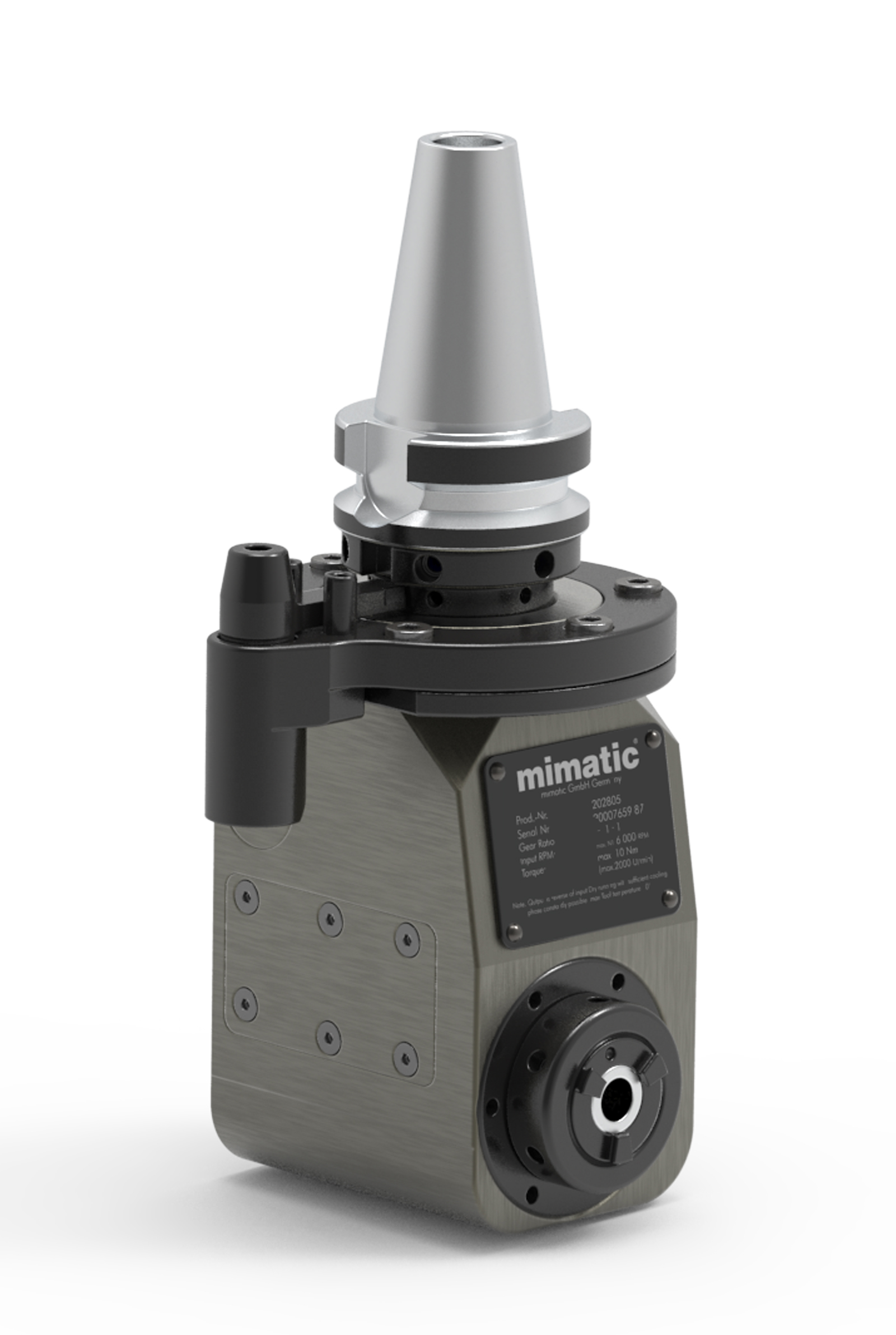

Açılı Kafa 90°, BT30, für FANUC Robodrill

Seri Hakkında

mimatic® açılı kafalar, tezgahınızın kabiliyetini genişletir ve daha önce ek bağlama aparatları veya ilave işleme eksenleri gerektiren operasyonları mümkün kılar. Zor erişilen iç konturlar bile tek bağlamada işlenebilir — hassas, ekonomik ve güvenli. Gelişmiş tasarımları sayesinde açılı kafalar otomatik takım değiştiricilerde kullanılabilir (azami takım ağırlıklarına uyulmalıdır). Yüksek kaliteli malzemelerden üretilen ve dar toleranslarla monte edilen mimatic® açılı kafalar; maksimum doğruluk, kararlılık ve dayanıklılığın simgesidir. Gösterilen standart versiyon, ISO 9524'e uygun bir tork desteği ile donatılmıştır. Uygun mimatic stop bloğu yarı mamul olarak sağlanabilir ve müşteri tarafından ilgili tezgaha göre bireysel olarak uyarlanabilir. Tezgah üreticisi belirtmişse açılı kafanın tork desteği fabrikada da özel olarak uyarlanabilir. Küçük parti üretimlerde dahi özel çözümler konusunda uzman olarak, özel taleplerinize her zaman açığız — bizimle iletişime geçin.

Teknik Özellikler

Takım Tipi

Açılı Kafa 90° FANUC

Takım Arayüzü

ER 16

Tezgah Bağlantısı

BT30

Boyut

-

Çevrim Oranı

i = 1 : 1

Maks. Moment [Nm]

10

Soğutma

Var

Soğutma Beslemesi

Soğutma beslemesiz

Dönüş Yönü Tersinir

Var

Frezeye Uygunluk

Var

Seramik Tasarım

Talep üzerine

Filtre İnceliği

-

eltimon Sensör Uyumu

Yok

ER Somun Konumu

İçten

Ağırlık [kg]

2,3

Kumanda Anahtarları Dahil

Yok

Anahtar — Sıkma Somunu

112954

Anahtar — Mil

107608

Stop Blok (dahil değil)

191537

L [mm]

120

L1 [mm]

71

L2 [mm]

25
