Hydro Accessories OD20
16 ürünØ 3–18 mmBoy 35.5–50.5 mm

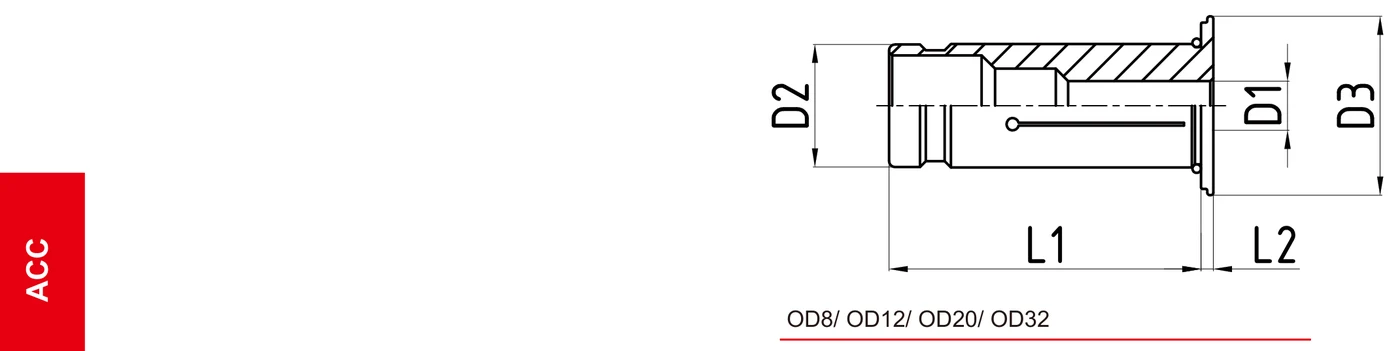

Teknik Çizim ve Ölçü Şeması
Grip resmi kataloğu
Tablodaki D/L kolonları yukarıdaki şemadaki ölçülere karşılık gelir. Tüm değerler mm.
Boyut Tablosu
16 ürün · mm| Ürün Kodu | D1 | D2 | D3 | L1 | L2 | Kg | |
|---|---|---|---|---|---|---|---|
| OD20-3 | 3 | 20 | 27 | 50.5 | 2 | 0.1 | expand_more |
| OD20-4 | 4 | 20 | 27 | 50.5 | 2 | 0.1 | expand_more |
| OD20-5 | 5 | 20 | 27 | 50.5 | 2 | 0.1 | expand_more |
| OD20-6 | 6 | 20 | 27 | 50.5 | 2 | 0.1 | expand_more |
| OD20-7 | 7 | 20 | 27 | 50.5 | 2 | 0.1 | expand_more |
| OD20-8 | 8 | 20 | 27 | 50.5 | 2 | 0.1 | expand_more |
| OD20-9 | 9 | 20 | 27 | 50.5 | 2 | 0.1 | expand_more |
| OD20-10 | 10 | 20 | 27 | 50.5 | 2 | 0.1 | expand_more |
| OD20-11 | 11 | 20 | 27 | 50.5 | 2 | 0.1 | expand_more |
| OD20-12 | 12 | 20 | 27 | 50.5 | 2 | 0.1 | expand_more |
| OD20-13 | 13 | 20 | 27 | 50.5 | 2 | 0.1 | expand_more |
| OD20-14 | 14 | 20 | 27 | 35.5 | 2 | 0.1 | expand_more |
| OD20-15 | 15 | 20 | 27 | 35.5 | 2 | 0.1 | expand_more |
| OD20-16 | 16 | 20 | 27 | 35.5 | 2 | 0.1 | expand_more |
| OD20-17 | 17 | 20 | 27 | 35.5 | 2 | 0.1 | expand_more |
| OD20-18 | 18 | 20 | 27 | 35.5 | 2 | 0.1 | expand_more |
Tablo verileri Grip resmi kataloğundan alınmıştır; bağlayıcı teklif değildir. Kesin seçim için güncel üretici kataloğu esastır — stok ve termin için TKT'ye danışın.
