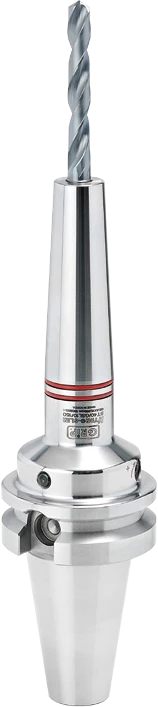

Hydro Slim BT30
JIS-BT MAS 403 DIN ISO 7388-2
4 ürünØ 6–12 mmBoy 110–110 mm

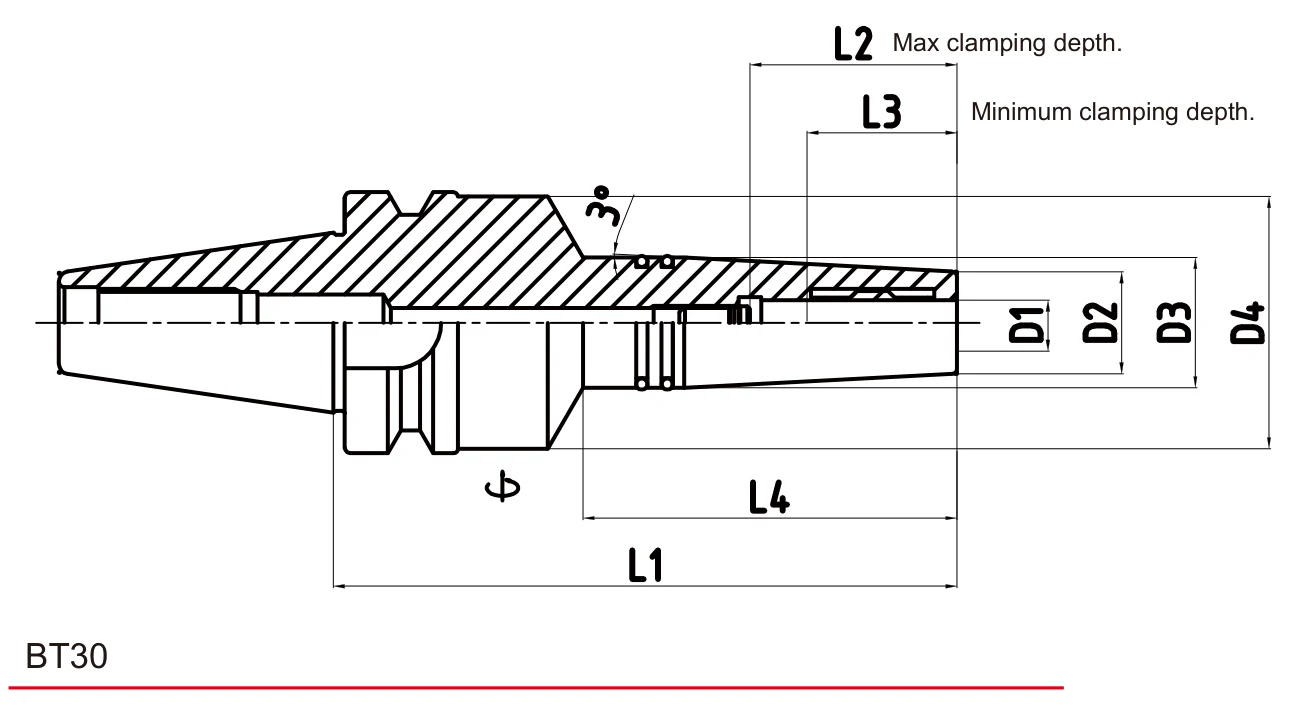

Teknik Çizim ve Ölçü Şeması
Grip resmi kataloğu
Tablodaki D/L kolonları yukarıdaki şemadaki ölçülere karşılık gelir. Tüm değerler mm.
Boyut Tablosu
4 ürün · mm| Ürün Kodu | D1 | D2 | D3 | D4 | L1 | L2 | L3 | L4 | Anahtar | Ayar Vidası | Kg | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BT30/GSL6/110 | 6 | 16 | 24 | 44.5 | 110 | 37.5 | 27.5 | 66 | TR-4.0 | M5x0.8(T-2.5) | 0.9 | expand_more |
| BT30/GSL8/110 | 8 | 18 | 26 | 44.5 | 110 | 37.5 | 27.5 | 66 | TR-4.0 | M6x1.0(T-3.0) | 0.9 | expand_more |
| BT30/GSL10/110 | 10 | 20 | 28 | 44.5 | 110 | 42.5 | 32.5 | 67 | TR-4.0 | M8x1.0(T-4.0) | 1.1 | expand_more |
| BT30/GSL12/110 | 12 | 22 | 30 | 44.5 | 110 | 47.5 | 37.5 | 67 | TR-4.0 | M10x1.0(T-5.0) | 1.2 | expand_more |
Tablo verileri Grip resmi kataloğundan alınmıştır; bağlayıcı teklif değildir. Kesin seçim için güncel üretici kataloğu esastır — stok ve termin için TKT'ye danışın.
