Hydro Slim HSK-A100
HSK-A DIN 69893 ISO 12164
8 ürünØ 6–20 mmBoy 180–180 mm

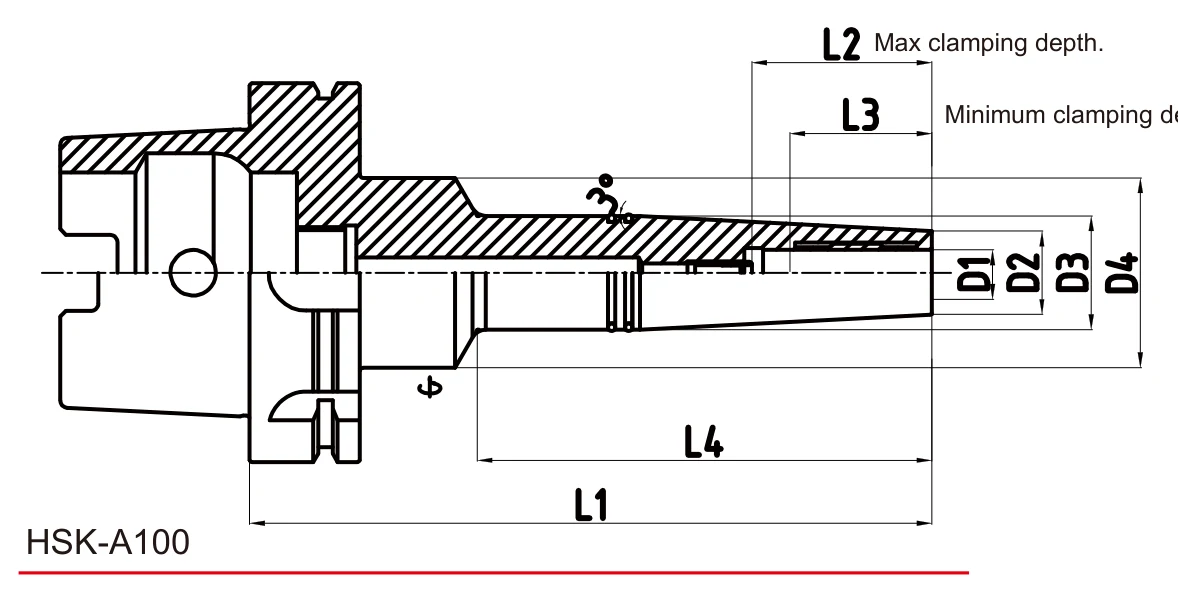

Teknik Çizim ve Ölçü Şeması
Grip resmi kataloğu
Tablodaki D/L kolonları yukarıdaki şemadaki ölçülere karşılık gelir. Tüm değerler mm.
Boyut Tablosu
8 ürün · mm| Ürün Kodu | D1 | D2 | D3 | D4 | L1 | L2 | L3 | L4 | Anahtar | Ayar Vidası | Kg | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HSK-A100/GSL6/180 | 6 | 16 | 24 | 50 | 180 | 37.5 | 27.5 | 120 | TR-4.0 | M5x0.8(T-2.5) | 3 | expand_more |
| HSK-A100/GSL8/180 | 8 | 18 | 26 | 50 | 180 | 37.5 | 27.5 | 120 | TR-4.0 | M6x1.0(T-3.0) | 3.1 | expand_more |
| HSK-A100/GSL10/180 | 10 | 20 | 28 | 50 | 180 | 42.5 | 32.5 | 120 | TR-4.0 | M8x1.0(T-4.0) | 3.1 | expand_more |
| HSK-A100/GSL12/180 | 12 | 22 | 30 | 50 | 180 | 47.5 | 37.5 | 120 | TR-4.0 | M10x1.0(T-5.0) | 3.2 | expand_more |
| HSK-A100/GSL14/180 | 14 | 24 | 32 | 50 | 180 | 47.5 | 37.5 | 121 | TR-4.0 | M10x1.0(T-5.0) | 3.2 | expand_more |
| HSK-A100/GSL16/180 | 16 | 26 | 34 | 50 | 180 | 52.5 | 42.5 | 121 | TR-4.0 | M12x1.0(T-6.0) | 3.3 | expand_more |
| HSK-A100/GSL18/180 | 18 | 28 | 36 | 50 | 180 | 52.5 | 42.5 | 122 | TR-4.0 | M12x1.0(T-6.0) | 3.4 | expand_more |
| HSK-A100/GSL20/180 | 20 | 30 | 38 | 50 | 180 | 52.5 | 42.5 | 122 | TR-4.0 | M16x1.0(T-6.0) | 3.4 | expand_more |
Tablo verileri Grip resmi kataloğundan alınmıştır; bağlayıcı teklif değildir. Kesin seçim için güncel üretici kataloğu esastır — stok ve termin için TKT'ye danışın.
