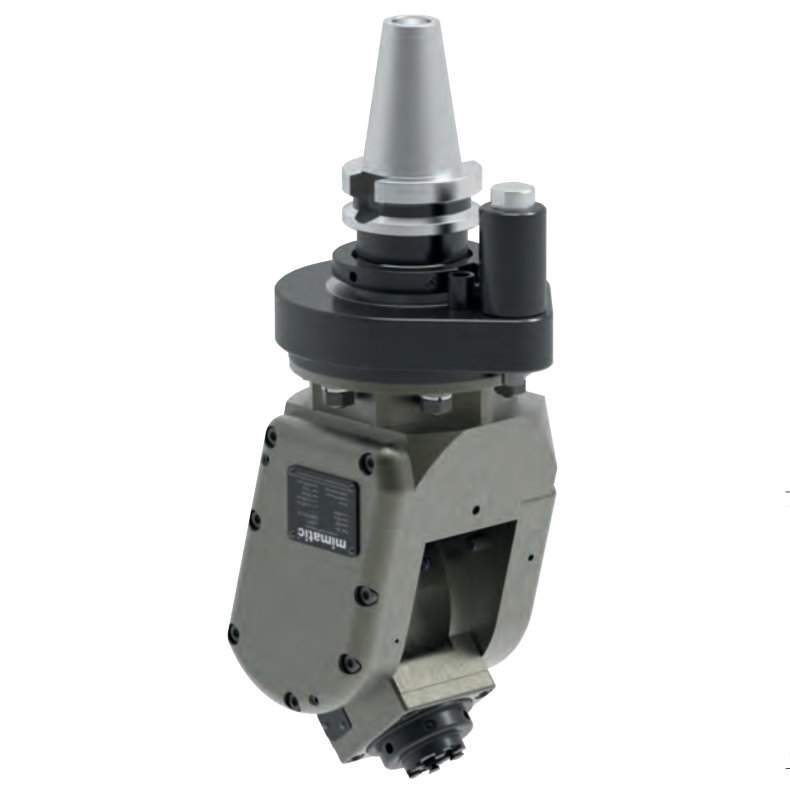

Ürün Fotoğrafı
Açılı Kafa Adjustable 0-98°, BT40, tork kolu ISO9524
Angle Head Adjustable 0-98°, BT40, torque arm according ISO9524
qr_code_2Sipariş No: 156569verifiedMade in Germany
Seri Hakkında
0°-98° arası ayarlanabilir açı. Karmaşık geometriler için tek-takım çözümü.
Teknik Özellikler
- Takım Tipi
- Açısal Pivot Ünitesi 0-98°
- Takım Arayüzü
- mi 32
- Tezgah Bağlantısı
- BT40
- Boyut
- WS3
- mi Boyutu
- mi 32
- Çevrim Oranı
- i = 1 : 1
- Maks. Devir n1/n2 [dev/dk]
- 8.000 / 8.000
- Maks. Moment [Nm]
- 15
- Soğutma
- Var
- Soğutma Beslemesi
- Soğutma beslemesiz
- Dönüş Yönü Tersinir
- Yok
- Frezeye Uygunluk
- Koşullu
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- -
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A65, SW18)
- Ağırlık [kg]
- 8
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135277
- L [mm]
- 196
- L1 [mm]
- 90
- L2 [mm]
- 89
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105435ER 25 · Angle Head 90°, offset105458mi 40 · Angle Head 90°, offset105477ER 32 · Angle Head 90°, offset105503ER 25 · Angle Head 90°105505ER 32 · Angle Head 90°105651ER 11 · Angle Head 90°, offset, slim105808ER 20 · ICE 70bar135431ER 16 · Angle Head 90°135435ER 25 · Angle Head 90°135444ER 16 · Angle Head 90°135451ER 16 · Angle Head 90°135459ER 25 · Angle Head 90°135470ER 32 · Angle Head 90°135629ER 20 · Angle Head 90°, offset, slim135649ER 25 · Angle Head 90°, offset, slim135717ER 25 · Double Angle Head 90°135729ER 32 · Double Angle Head 90°135813ER 25 · ICE 70bar156570i = 1 : 2,25 · 6.660 / 15.000156574i = 1 : 2,25 · ICE 70bar162777ER 32 · Angle Head 90°162802mi 40 · Angle Head 90°162803mi 40 · Angle Head 90°162823ER 25 · Double Angle Head 90°
HIZLI DEĞİŞİM · MI 32 ARAYÜZÜ · 26 BAŞLIK
Bu üniteye uyan mi 32 başlıkları
Bu ürünün takım arayüzü mi 32 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
