qr_code_2No. 162933

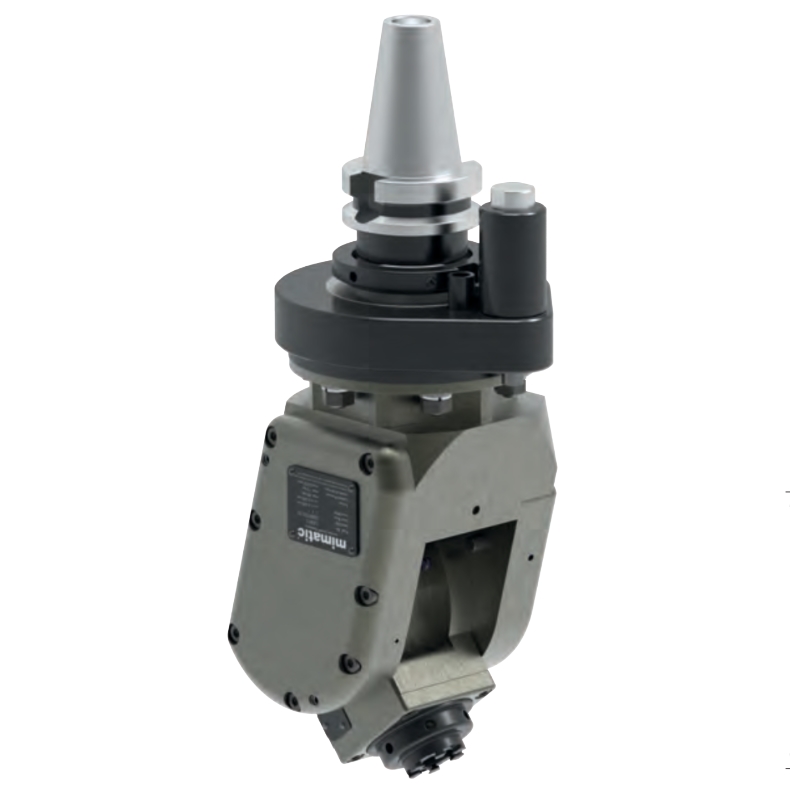

Ürün Fotoğrafı
Açılı Kafa Adjustable 0-98°, BT40, tork kolu ISO9524
Angle Head Adjustable 0-98°, BT40, torque arm according ISO9524
qr_code_2Sipariş No: 162933verifiedMade in Germany
Seri Hakkında
0°-98° arası ayarlanabilir açı. Karmaşık geometriler için tek-takım çözümü.
Teknik Özellikler
- Takım Tipi
- Açısal Pivot Ünitesi 0-98°
- Takım Arayüzü
- ER 20
- Tezgah Bağlantısı
- BT40
- Boyut
- WS3
- Çevrim Oranı
- i = 1 : 2,25
- Maks. Devir n1/n2 [dev/dk]
- 6.660 / 15.000
- Maks. Moment [Nm]
- 6
- Soğutma
- ICE 70bar
- Soğutma Beslemesi
- Dış ve iç soğutma
- Dönüş Yönü Tersinir
- Yok
- Frezeye Uygunluk
- Koşullu
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- ER Somun Konumu
- İçten
- Moment Kolu
- ISO 9524 (A65, SW18)
- Ağırlık [kg]
- 8
- Kumanda Anahtarları Dahil
- Yok
- Anahtar — Sıkma Somunu
- 112929
- Anahtar — Mil
- 107608
- Stop Blok (dahil değil)
- 135277
- L [mm]
- 196
- L1 [mm]
- 90
- L2 [mm]
- 72
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105435ER 25 · Angle Head 90°, offset105458mi 40 · Angle Head 90°, offset105477ER 32 · Angle Head 90°, offset105503ER 25 · Angle Head 90°105505ER 32 · Angle Head 90°105651ER 11 · Angle Head 90°, offset, slim105808i = 1 : 1 · 8.000 / 8.000135431ER 16 · Angle Head 90°135435ER 25 · Angle Head 90°135444ER 16 · Angle Head 90°135451ER 16 · Angle Head 90°135459ER 25 · Angle Head 90°135470ER 32 · Angle Head 90°135629Angle Head 90°, offset, slim · i = 1 : 1135649ER 25 · Angle Head 90°, offset, slim135717ER 25 · Double Angle Head 90°135729ER 32 · Double Angle Head 90°135813ER 25 · i = 1 : 1156569mi 32 · i = 1 : 1156570mi 32 · OK156574mi 32162777ER 32 · Angle Head 90°162802mi 40 · Angle Head 90°162803mi 40 · Angle Head 90°
precision_manufacturing
Bu ürün uygulamanıza uygun mu?
Malzeme, işlem ve tezgah bilginizi paylaşın — TKT mühendisleri No. 162933 için uygunluk değerlendirmesi, kesme parametresi önerisi ve stok/teslimat bilgisiyle teklif sunsun.
