qr_code_2No. 162957

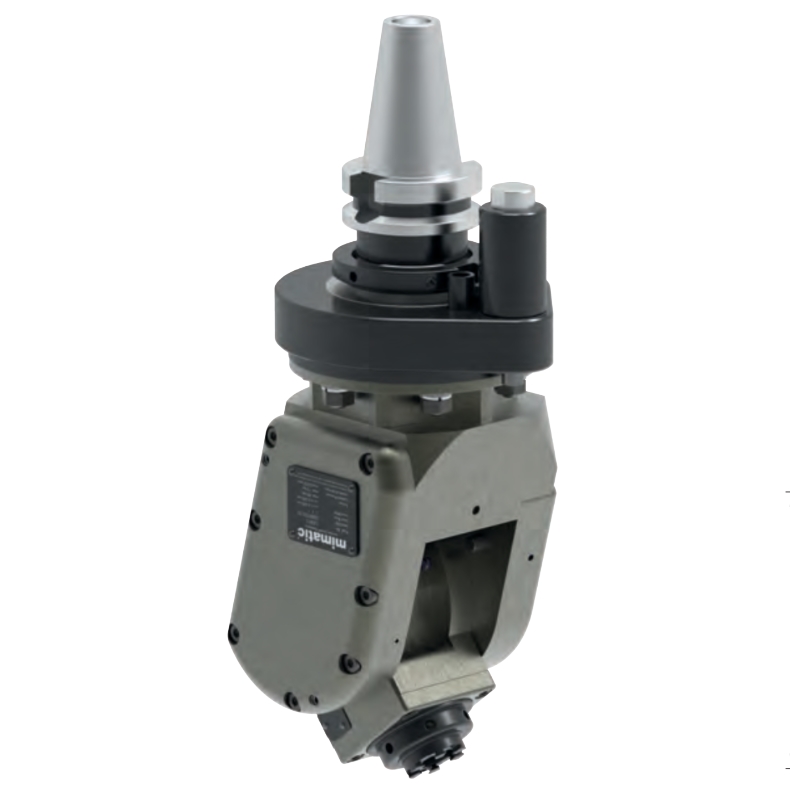

Ürün Fotoğrafı
Açılı Kafa Adjustable 0-98°, BT40, tork kolu ISO9524
Angle Head Adjustable 0-98°, BT40, torque arm according ISO9524
qr_code_2Sipariş No: 162957verifiedMade in Germany
Seri Hakkında
0°–98° arasında ayarlanabilir kafa. İstenen açı, takım erişimi ve tezgah uyumu uygulamaya göre doğrulanır.
Teknik Özellikler
- Takım Tipi
- Açısal Pivot Ünitesi 0-98°
- Takım Arayüzü
- ER 25
- Tezgah Bağlantısı
- BT40
- Boyut
- WS5
- Çevrim Oranı
- i = 1 : 2,25
- Maks. Moment [Nm]
- 30
- Soğutma
- Var
- Soğutma Beslemesi
- Soğutma beslemesiz
- Dönüş Yönü Tersinir
- Yok
- Frezeye Uygunluk
- Koşullu
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- -
- eltimon Sensör Uyumu
- Yok
- ER Somun Konumu
- İçten
- Moment Kolu
- ISO 9524 (A65, SW18)
- Ağırlık [kg]
- 10
- Kumanda Anahtarları Dahil
- Yok
- Anahtar — Sıkma Somunu
- 112913
- Anahtar — Mil
- 107446
- Stop Blok (dahil değil)
- 135277
- L [mm]
- 202
- L1 [mm]
- 90
- L2 [mm]
- 79
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105435Açılı Kafa 90°, ofset · i = 1 : 1105458mi 40 · Açılı Kafa 90°, ofset105477ER 32 · Açılı Kafa 90°, ofset105503Açılı Kafa 90° · i = 1 : 1105505ER 32 · Açılı Kafa 90°105651ER 11 · Açılı Kafa 90°, ofset, ince105808ER 20 · i = 1 : 1135431ER 16 · Açılı Kafa 90°135435Açılı Kafa 90° · i = 1 : 1135444ER 16 · Açılı Kafa 90°135451ER 16 · Açılı Kafa 90°135459Açılı Kafa 90° · i = 1 : 1135470ER 32 · Açılı Kafa 90°135629ER 20 · Açılı Kafa 90°, ofset, ince135649Açılı Kafa 90°, ofset, ince · i = 1 : 1135717Çift Açılı Kafa 90° · i = 1 : 1135729ER 32 · Çift Açılı Kafa 90°135813i = 1 : 1 · ICE 70bar156569mi 32 · i = 1 : 1156570mi 32 · 6.660 / 15.000156574mi 32 · ICE 70bar162777ER 32 · Açılı Kafa 90°162802mi 40 · Açılı Kafa 90°162803mi 40 · Açılı Kafa 90°
precision_manufacturing
Bu ürün uygulamanıza uygun mu?
Malzeme, işlem ve tezgah bilginizi paylaşın — TKT mühendisleri No. 162957 için uygunluk değerlendirmesi, kesme parametresi önerisi ve stok/teslimat bilgisiyle teklif sunsun.
