qr_code_2No. 202634

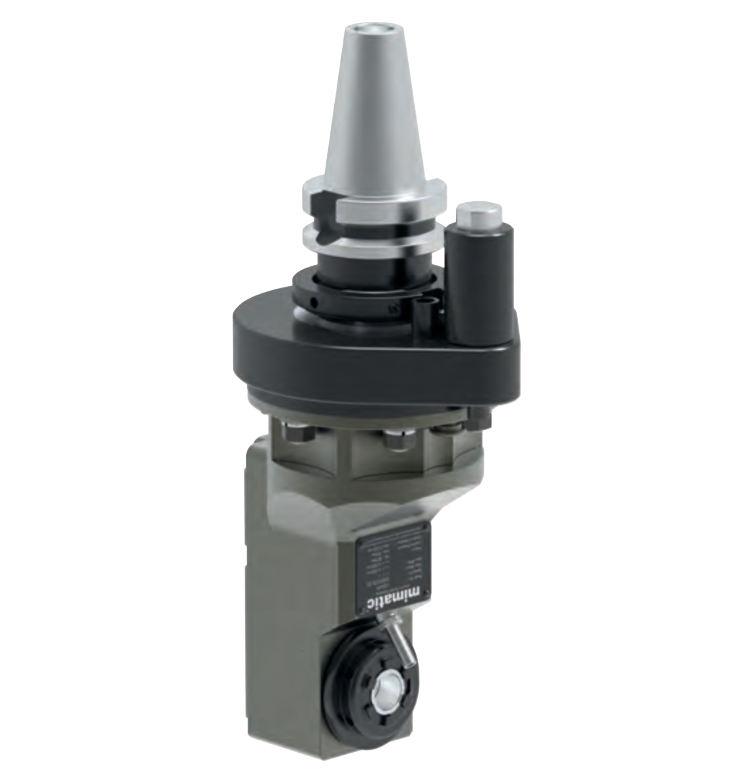

Ürün Fotoğrafı
Açılı Kafa 90° Ofset Slim Tip, BT40, tork kolu ISO9524
Angle Head 90° Offset Slim Type, BT40, torque arm according ISO9524
qr_code_2Sipariş No: 202634verifiedMade in Germany
Seri Hakkında
Geri-çekilmiş + ince gövde — en sıkışık alanlarda dahi maksimum erişim.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°, ofset, ince
- Takım Arayüzü
- ER 20
- Tezgah Bağlantısı
- BT40
- Boyut
- ZWS3
- Çevrim Oranı
- i = 1 : 1
- Maks. Moment [Nm]
- 15
- Soğutma
- EC 70bar
- Soğutma Beslemesi
- EC = Dış Soğutma
- Dönüş Yönü Tersinir
- Var
- Frezeye Uygunluk
- Koşullu
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- ER Somun Konumu
- İçten
- Moment Kolu
- ISO 9524 (A65, SW18)
- Ağırlık [kg]
- 6
- Kumanda Anahtarları Dahil
- Yok
- Anahtar — Sıkma Somunu
- 112929
- Anahtar — Mil
- 107608
- Stop Blok (dahil değil)
- 135277
