qr_code_2No. 105470
Ürün Fotoğrafı

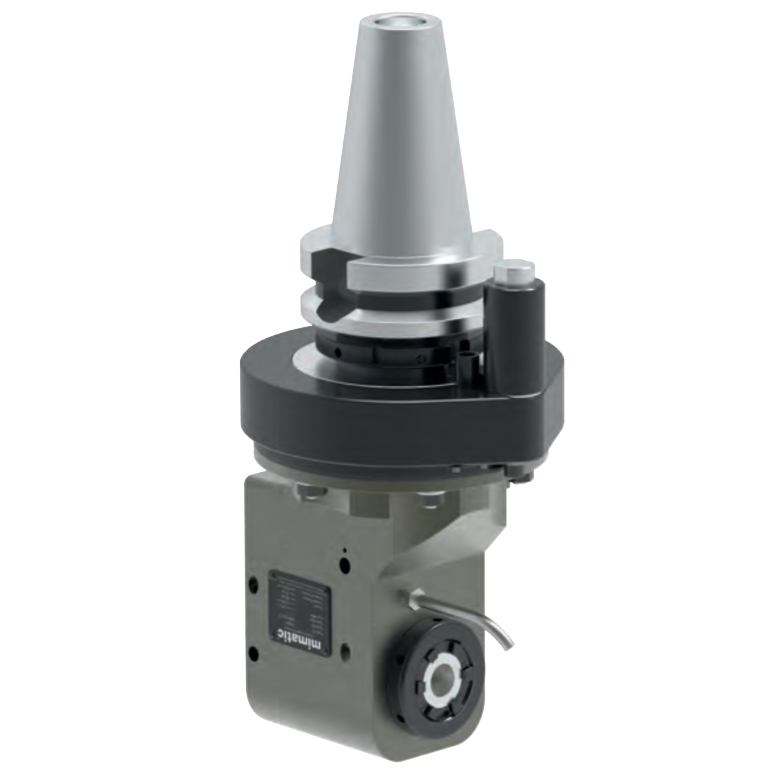

Açılı Kafa 90° Ofset Tip BT50, tork kolu ISO9524
Angle Head 90° Offset Type BT50, torque arm according ISO9524
qr_code_2Sipariş No: 105470verifiedMade in Germany
Seri Hakkında
Geri-çekilmiş tasarım — dar alan ve derin kavite erişimi için optimize.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°, ofset
- Takım Arayüzü
- ER 40
- Tezgah Bağlantısı
- BT50
- Boyut
- ZW9
- Çevrim Oranı
- i = 1 : 1
- Maks. Moment [Nm]
- 150
- Soğutma
- Var
- Soğutma Beslemesi
- Soğutma beslemesiz
- Dönüş Yönü Tersinir
- Yok
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- -
- eltimon Sensör Uyumu
- Yok
- ER Somun Konumu
- İçten
- Moment Kolu
- ISO 9524 (A80, SW18)
- Ağırlık [kg]
- 19
- Kumanda Anahtarları Dahil
- Yok
- Anahtar — Sıkma Somunu
- 112867
- Anahtar — Mil
- 107566
- Stop Blok (dahil değil)
- 135278
