qr_code_2No. 105520

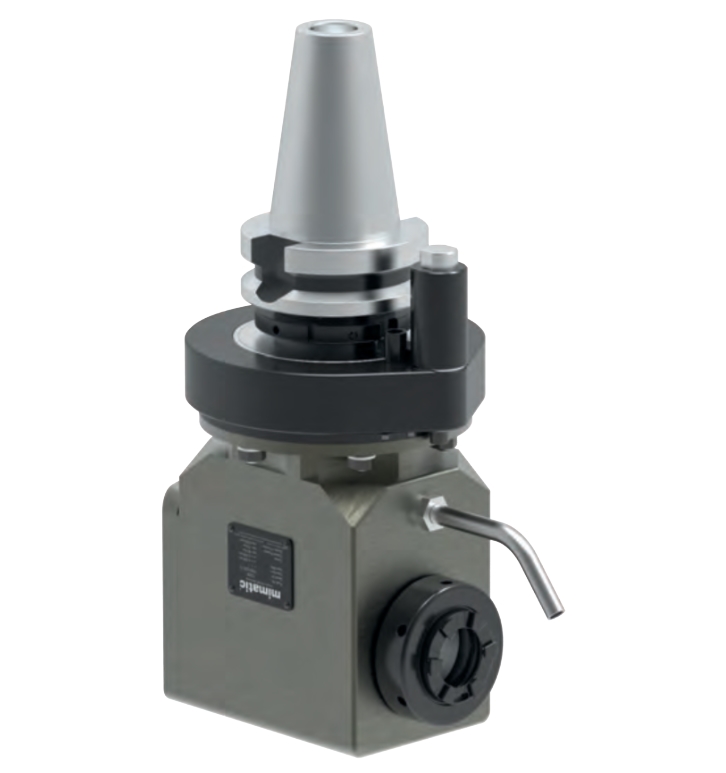

Ürün Fotoğrafı
Açılı Kafa 90°, BT50, tork kolu ISO9524
Angle Head 90°, BT50, torque arm according ISO9524
qr_code_2Sipariş No: 105520verifiedMade in Germany
Seri Hakkında
Klasik 90° açılı kafa, standart uzunluk. Tüm genel amaçlı uygulamalar için.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°
- Takım Arayüzü
- mi 50
- Tezgah Bağlantısı
- BT50
- Boyut
- SW7
- mi Boyutu
- mi 50
- Çevrim Oranı
- i = 1 : 1
- Maks. Devir n1/n2 [dev/dk]
- 8.500 / 8.500
- Maks. Moment [Nm]
- 70
- Soğutma
- Var
- Soğutma Beslemesi
- Soğutma beslemesiz
- Dönüş Yönü Tersinir
- Var
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- -
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A80, SW18)
- Ağırlık [kg]
- 12
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135278
- L [mm]
- 190
- L1 [mm]
- 74
- L2 [mm]
- 39
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105417ER 25 · Angle Head 90°, offset105460ER 32 · Angle Head 90°, offset105470ER 40 · Angle Head 90°, offset105494ER 25 · 8.000 / 8.000105508EC 70bar · 6.500 / 13.000105512ER 40 · 5.000 / 5.000105538ER 32 · EC 70bar105652ER 11 · Angle Head 90°, offset, slim105698ER 32 · Angle Head 90°, offset, slim105788ER 40 · Double Angle Head 90°105830ER 25 · Winkelschwenkeinheit 0-98°105859ER 32 · Winkelschwenkeinheit 0-98°135378Angle Head 90°, offset · ICE 70bar135482ER 32 · 6.500 / 6.500135650ER 25 · Angle Head 90°, offset, slim135691ER 25 · Double Angle Head 90°135724ER 32 · Double Angle Head 90°162772ER 25 · EC 70bar162773ER 25 · ICE 70bar162783ER 40 · EC 70bar162787mi 63 · EC 70bar162809mi 40 · EC 70bar162810mi 40 · ICE 70bar162826ER 25 · Double Angle Head 90°
HIZLI DEĞİŞİM · MI 50 ARAYÜZÜ · 77 BAŞLIK
Bu üniteye uyan mi 50 başlıkları
Bu ürünün takım arayüzü mi 50 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
