qr_code_2No. 176443

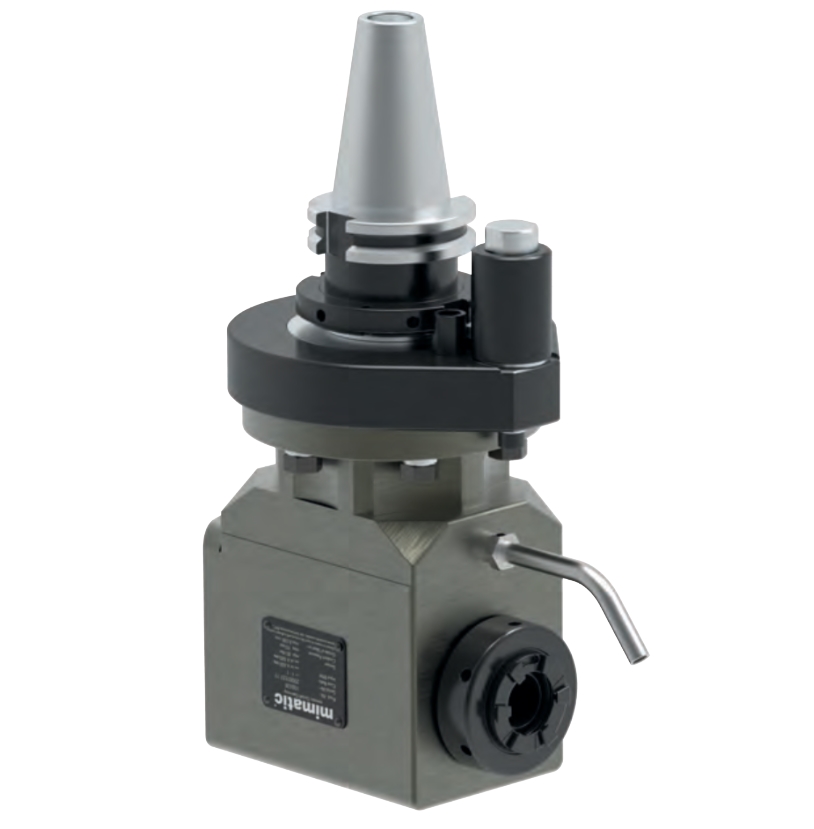

Ürün Fotoğrafı
Açılı Kafa 90°, CAT40, tork kolu ISO9524
Angle Head 90°, CAT40, torque arm according ISO9524
qr_code_2Sipariş No: 176443verifiedMade in Germany
Seri Hakkında
Klasik 90° açılı kafa, standart uzunluk. Tüm genel amaçlı uygulamalar için.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°
- Takım Arayüzü
- ER 25
- Tezgah Bağlantısı
- CAT40
- Boyut
- SW5
- Çevrim Oranı
- i = 1 : 1
- Maks. Devir n1/n2 [dev/dk]
- 8.000 / 8.000
- Maks. Moment [Nm]
- 30
- Soğutma
- ICE 70bar
- Soğutma Beslemesi
- Dış ve iç soğutma
- Dönüş Yönü Tersinir
- Var
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- ER Somun Konumu
- İçten
- Moment Kolu
- ISO 9524 (A65, SW18)
- Ağırlık [kg]
- 6,5
- Kumanda Anahtarları Dahil
- Yok
- Anahtar — Sıkma Somunu
- 112913
- Anahtar — Mil
- 107446
- Stop Blok (dahil değil)
- 135277
- L [mm]
- 180
- L1 [mm]
- 80
- L2 [mm]
- 34
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105451mi 40 · Angle Head 90°, offset105509mi 50 · EC 70bar135391ER 32 · Angle Head 90°, offset135401Angle Head 90°, offset · OK135415Angle Head 90°, offset135417ER 32 · Angle Head 90°, offset135432OK135465ER 16 · OK135477ER 32 · OK135485mi 50 · OK135613ER 11 · Angle Head 90°, offset, slim135614ER 20 · Angle Head 90°, offset, slim135619Angle Head 90°, offset, slim · EC 70bar135696Double Angle Head 90° · OK135720ER 32 · Double Angle Head 90°135781Winkelschwenkeinheit 0-98° · i = 1 : 2,25135811ER 20 · Winkelschwenkeinheit 0-98°135817mi 40 · Winkelschwenkeinheit 0-98°135838Winkelschwenkeinheit 0-98° · 7.000 / 7.000156566mi 32 · Winkelschwenkeinheit 0-98°156567mi 32 · Winkelschwenkeinheit 0-98°156568mi 32 · Winkelschwenkeinheit 0-98°162717Winkelschwenkeinheit 0-98° · i = 1 : 2,25162724mi 40 · Winkelschwenkeinheit 0-98°
precision_manufacturing
Bu ürün uygulamanıza uygun mu?
Malzeme, işlem ve tezgah bilginizi paylaşın — TKT mühendisleri No. 176443 için uygunluk değerlendirmesi, kesme parametresi önerisi ve stok/teslimat bilgisiyle teklif sunsun.
