qr_code_2No. 156567

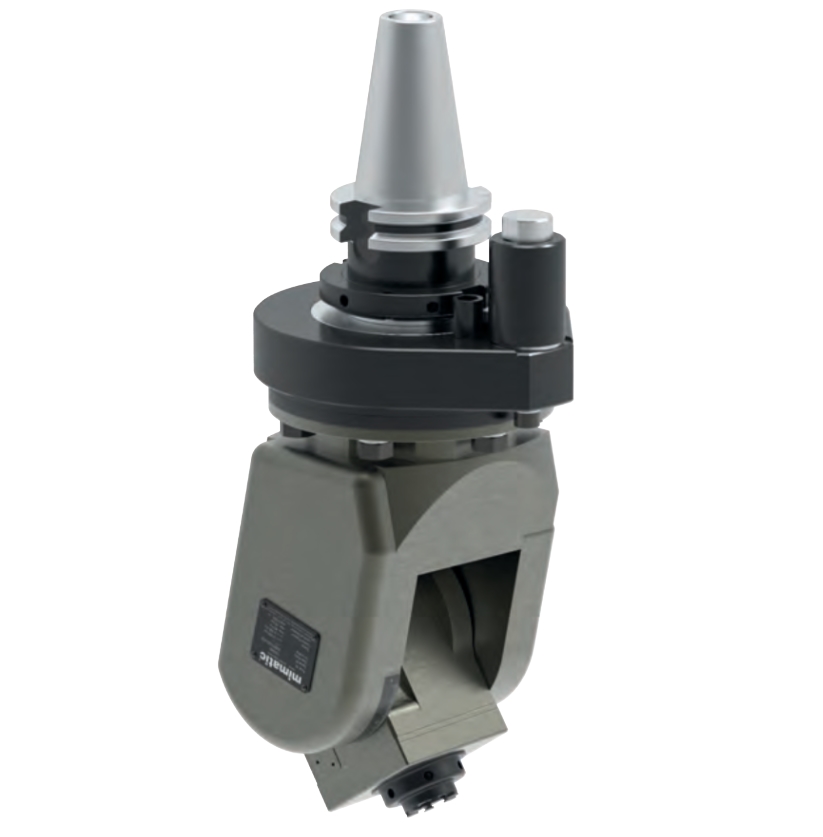

Ürün Fotoğrafı
Açılı Kafa Adjustable 0-98°, CAT40, tork kolu ISO9524
Angle Head Adjustable 0-98°, CAT40, torque arm according ISO9524
qr_code_2Sipariş No: 156567verifiedMade in Germany
Seri Hakkında
0°–98° arasında ayarlanabilir kafa. İstenen açı, takım erişimi ve tezgah uyumu uygulamaya göre doğrulanır.
Teknik Özellikler
- Takım Tipi
- Açısal Pivot Ünitesi 0-98°
- Takım Arayüzü
- mi 32
- Tezgah Bağlantısı
- CAT40
- Boyut
- WS3
- mi Boyutu
- mi 32
- Çevrim Oranı
- i = 1 : 2,25
- Maks. Devir n1/n2 [dev/dk]
- 6.660 / 15.000
- Maks. Moment [Nm]
- 6
- Soğutma
- Var
- Soğutma Beslemesi
- Soğutma beslemesiz
- Dönüş Yönü Tersinir
- Yok
- Frezeye Uygunluk
- Koşullu
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- -
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A65, SW18)
- Ağırlık [kg]
- 8
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135277
- L [mm]
- 189
- L1 [mm]
- 90
- L2 [mm]
- 89
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105451mi 40 · Açılı Kafa 90°, ofset105509mi 50 · Açılı Kafa 90°135391ER 32 · Açılı Kafa 90°, ofset135401ER 25 · Açılı Kafa 90°, ofset135415ER 25 · Açılı Kafa 90°, ofset135417ER 32 · Açılı Kafa 90°, ofset135432ER 25 · Açılı Kafa 90°135465ER 16 · Açılı Kafa 90°135477ER 32 · Açılı Kafa 90°135485mi 50 · Açılı Kafa 90°135613ER 11 · Açılı Kafa 90°, ofset, ince135614ER 20 · Açılı Kafa 90°, ofset, ince135619ER 25 · Açılı Kafa 90°, ofset, ince135696ER 25 · Çift Açılı Kafa 90°135720ER 32 · Çift Açılı Kafa 90°135781ER 25 · ICE 70bar135811ER 20 · i = 1 : 1135817mi 40 · i = 1 : 1135838ER 25 · i = 1 : 1156566i = 1 : 1 · 8.000 / 8.000156568ICE 70bar162717ER 25 · 6.000 / 13.500162724mi 40 · ICE 70bar162725mi 40
HIZLI DEĞİŞİM · MI 32 ARAYÜZÜ · 26 BAŞLIK
Bu üniteye uyan mi 32 başlıkları
Bu ürünün takım arayüzü mi 32 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
