qr_code_2No. 162964

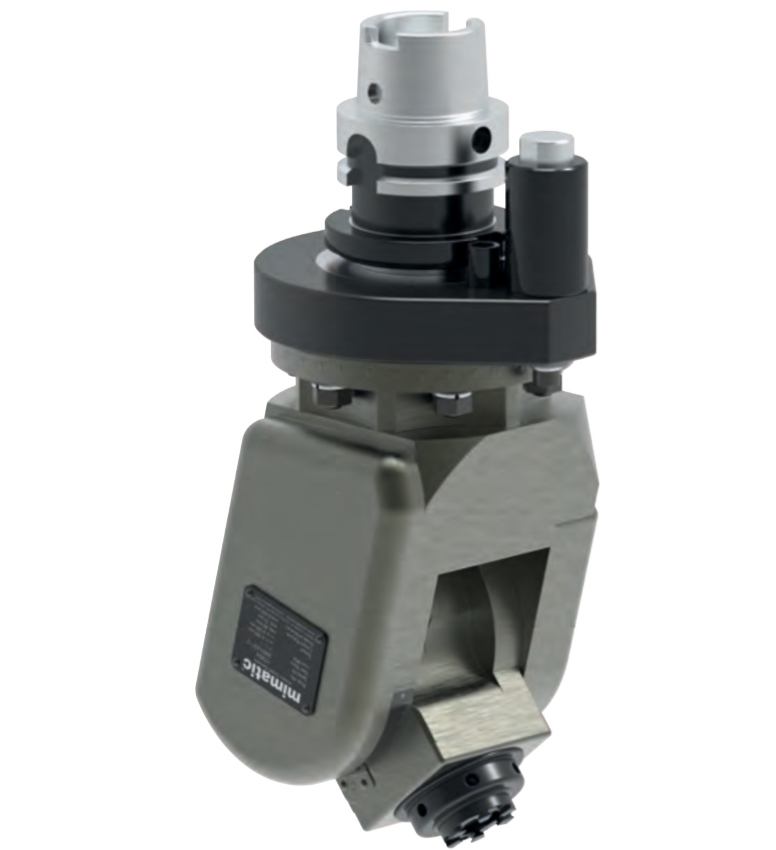

Ürün Fotoğrafı
Açılı Kafa Adjustable 0-98°, HSK63, tork kolu ISO9524
Angle Head Adjustable 0-98°, HSK63, torque arm according ISO9524
qr_code_2Sipariş No: 162964verifiedMade in Germany
Seri Hakkında
0°-98° arası ayarlanabilir açı. Karmaşık geometriler için tek-takım çözümü.
Teknik Özellikler
- Takım Tipi
- Açısal Pivot Ünitesi 0-98°
- Takım Arayüzü
- mi 40
- Tezgah Bağlantısı
- HSK63
- Boyut
- WS5
- mi Boyutu
- mi 40
- Çevrim Oranı
- i = 1 : 2,25
- Maks. Devir n1/n2 [dev/dk]
- 6.000 / 13.500
- Maks. Moment [Nm]
- 30
- Soğutma
- Var
- Soğutma Beslemesi
- Soğutma beslemesiz
- Dönüş Yönü Tersinir
- Yok
- Frezeye Uygunluk
- Koşullu
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- -
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A65, SW18)
- Ağırlık [kg]
- 10
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135277
- L [mm]
- 202
- L1 [mm]
- 90
- L2 [mm]
- 97
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105459Angle Head 90°, offset · i = 1 : 1105491ER 25 · Angle Head 90°105501ER 25 · Angle Head 90°105504mi 50 · Angle Head 90°105528ER 32 · Angle Head 90°105533ER 32 · Angle Head 90°105540mi 50 · Angle Head 90°105670ER 11 · Angle Head 90°, offset, slim105671mi 32 · Angle Head 90°, offset, slim105674ER 25 · Angle Head 90°, offset, slim105686Angle Head 90°, offset, slim · i = 1 : 1105840ER 20 · i = 1 : 1105853i = 1 : 1 · ICE 70bar105858ICE 70bar135398ER 32 · Angle Head 90°, offset135405ER 25 · Angle Head 90°, offset135416ER 32 · Angle Head 90°, offset135433ER 25 · Angle Head 90°135452ER 16 · Angle Head 90°135456ER 16 · Angle Head 90°135489ER 32 · Angle Head 90°135633ER 20 · Angle Head 90°, offset, slim135706ER 25 · Double Angle Head 90°135747ER 32 · Double Angle Head 90°
HIZLI DEĞİŞİM · MI 40 ARAYÜZÜ · 62 BAŞLIK
Bu üniteye uyan mi 40 başlıkları
Bu ürünün takım arayüzü mi 40 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
