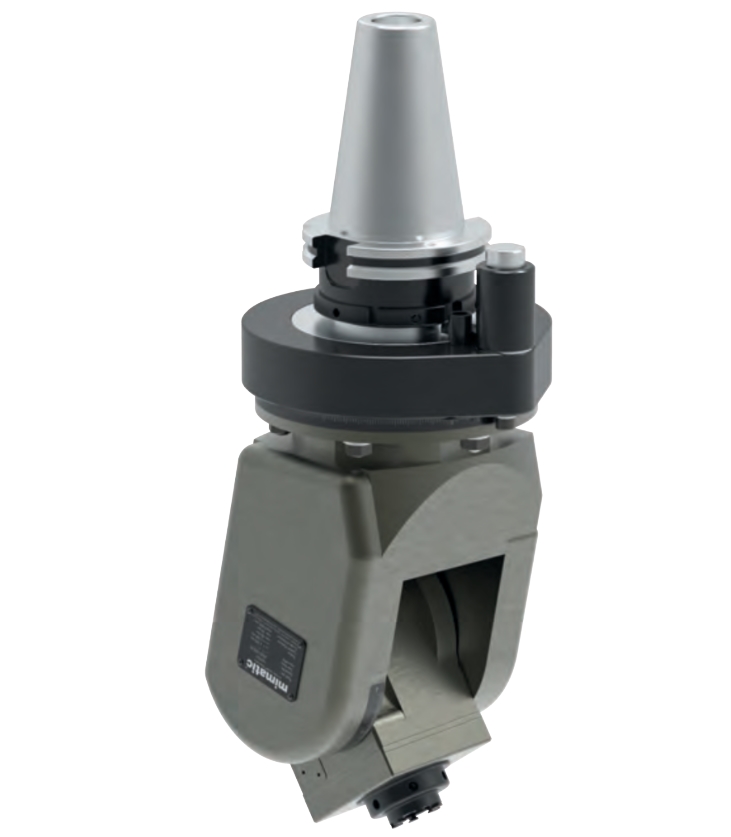

Ürün Fotoğrafı
Açılı Kafa Adjustable 0-98°, SK50, tork kolu ISO9524
Angle Head Adjustable 0-98°, SK50, torque arm according ISO9524
qr_code_2Sipariş No: 135816verifiedMade in Germany
Seri Hakkında
0°–98° arasında ayarlanabilir kafa. İstenen açı, takım erişimi ve tezgah uyumu uygulamaya göre doğrulanır.
Teknik Özellikler
- Takım Tipi
- Açısal Pivot Ünitesi 0-98°
- Takım Arayüzü
- ER 25
- Tezgah Bağlantısı
- SK50
- Boyut
- WS5
- Çevrim Oranı
- i = 1 : 1
- Maks. Moment [Nm]
- 30
- Soğutma
- ICE 70bar
- Soğutma Beslemesi
- Dış ve iç soğutma
- Dönüş Yönü Tersinir
- Yok
- Frezeye Uygunluk
- Koşullu
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- ER Somun Konumu
- İçten
- Moment Kolu
- ISO 9524 (A80, SW18)
- Ağırlık [kg]
- 14
- Kumanda Anahtarları Dahil
- Yok
- Anahtar — Sıkma Somunu
- 112913
- Anahtar — Mil
- 107446
- Stop Blok (dahil değil)
- 135278
- L [mm]
- 195
- L1 [mm]
- 89
- L2 [mm]
- 79
