qr_code_2No. 105776

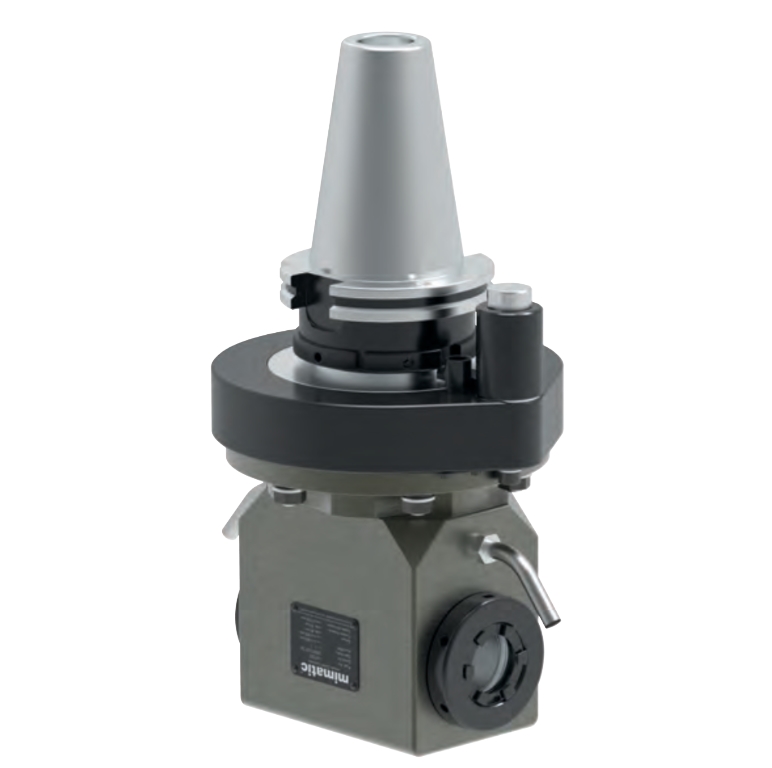

Ürün Fotoğrafı
Çift Açılı Kafa 90°, SK50, tork kolu ISO9524
Double Angle Head 90°, SK50, torque arm according ISO9524
qr_code_2Sipariş No: 105776verifiedMade in Germany
Seri Hakkında
Karşıt yönlerde delme ve frezeleme için iki çıkışlı 90° kafa. Operasyon sırası ve erişim parçaya göre doğrulanır.
Teknik Özellikler
- Takım Tipi
- Çift Açılı Kafa 90°
- Takım Arayüzü
- mi 40
- Tezgah Bağlantısı
- SK50
- Boyut
- DW7
- mi Boyutu
- mi 40
- Çevrim Oranı
- i = 1 : 1
- Maks. Moment [Nm]
- 70
- Soğutma
- EC 70bar
- Soğutma Beslemesi
- EC = Dış Soğutma
- Dönüş Yönü Tersinir
- Var / Yok
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A80, SW18)
- Ağırlık [kg]
- 13,5
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135278
- L [mm]
- 180
- L1 [mm]
- 70
- L2 [mm]
- 39
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105416ER 25 · Açılı Kafa 90°, ofset105430ER 32 · Açılı Kafa 90°, ofset105468mi 63 · Açılı Kafa 90°, ofset105475mi 50 · Açılı Kafa 90°, ofset105479ER 32 · Açılı Kafa 90°, ofset105482ER 40 · Açılı Kafa 90°, ofset105500Açılı Kafa 90° · ICE 70bar105519mi 50 · Açılı Kafa 90°105522mi 50 · Açılı Kafa 90°105551ER 40 · Açılı Kafa 90°105650ER 11 · Açılı Kafa 90°, ofset, ince105682ER 25 · Açılı Kafa 90°, ofset, ince105684ER 32 · Açılı Kafa 90°, ofset, ince105784ER 40 · Var105864ER 32 · Açısal Pivot Ünitesi 0-98°135446ER 25 · Açılı Kafa 90°135447ER 25 · Açılı Kafa 90°135458ER 25 · Açılı Kafa 90°135476ER 32 · Açılı Kafa 90°135643ER 32 · Açılı Kafa 90°, ofset, ince135678ER 25 · Var135734ER 32 · Var135816ER 25 · Açısal Pivot Ünitesi 0-98°135823ER 25 · Açısal Pivot Ünitesi 0-98°
HIZLI DEĞİŞİM · MI 40 ARAYÜZÜ · 62 BAŞLIK
Bu üniteye uyan mi 40 başlıkları
Bu ürünün takım arayüzü mi 40 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
