Capto arayüzünün avantajı nedir?

Poligon mekanik kilit yapısı sürtünme yerine geometrik kilitleme kullanır — geleneksel HSK/SK arayüzlerine göre 2-3x daha fazla tork aktarımı, ≤0,002 mm tekrarlanabilirlik, saniyeler içinde takım değişimi. Yüksek-frekanslı takım değişimli seri üretimde dramatik production artışı sağlar.

mimatic Capto ile orijinal Capto arayüzü arasında fark var mı?

İkisi de ISO 26623-1 standardında, fiziksel olarak %100 uyumlu — birbirinin yerine kullanılabilir. mimatic Capto, orijinal sisteme alternatif olarak %15-25 daha ekonomik fiyatla aynı kalite ve uyumluluk sunar. Made in Germany aynı standartlar.

Hangi boyutu seçmeliyim?

Tezgah arayüzünüze göre seçim yapılır. C3 küçük takımlar (Ø<16 mm), C4 orta (Mazak Integrex i-200), C5 büyük orta (DMG NTX 1000), C6 büyük (DMG NTX 2000, BMT 75), C8 çok büyük (BMT 85+). Tezgah model ve revolver tipinizi belirtin, TKT mühendislerimiz uygun boyutu önerir.

Hangi tezgah markaları desteklenir?

DMG MORI (NTX, NLX serisi), MAZAK (Integrex, Multiplex), EMAG (VL, VLC vertikal tornalar), BMT standardı (Doosan, Hyundai WIA, Goodway). Her marka için özel katalog mevcut — interface boyutu ve revolver pozisyonu farklı olabilir.

Mevcut HSK/SK tezgahlarda kullanılabilir mi?

Hayır — Capto özel poligon arayüz. Tezgah revolver veya milinde Capto bağlantı portu olmalı. Eski tezgahlara HSK→Capto adapter ile uyarlama mümkün ama ideal değil — direkt Capto-uyumlu tezgah önerilir.

hub

ISO 26623-1 · Modular Polygon Interface

mimatic Capto Takım Tutucular

Q: Hangi tezgah markaları desteklenir?

DMG MORI (NTX, NLX serisi), MAZAK (Integrex, Multiplex), EMAG (VL, VLC vertikal tornalar), BMT standardı (Doosan, Hyundai WIA, Goodway). Her marka için özel katalog mevcut — interface boyutu ve revolver pozisyonu farklı olabilir.

Q: Mevcut HSK/SK tezgahlarda kullanılabilir mi?

Hayır — Capto özel poligon arayüz. Tezgah revolver veya milinde Capto bağlantı portu olmalı. Eski tezgahlara HSK→Capto adapter ile uyarlama mümkün ama ideal değil — direkt Capto-uyumlu tezgah önerilir.

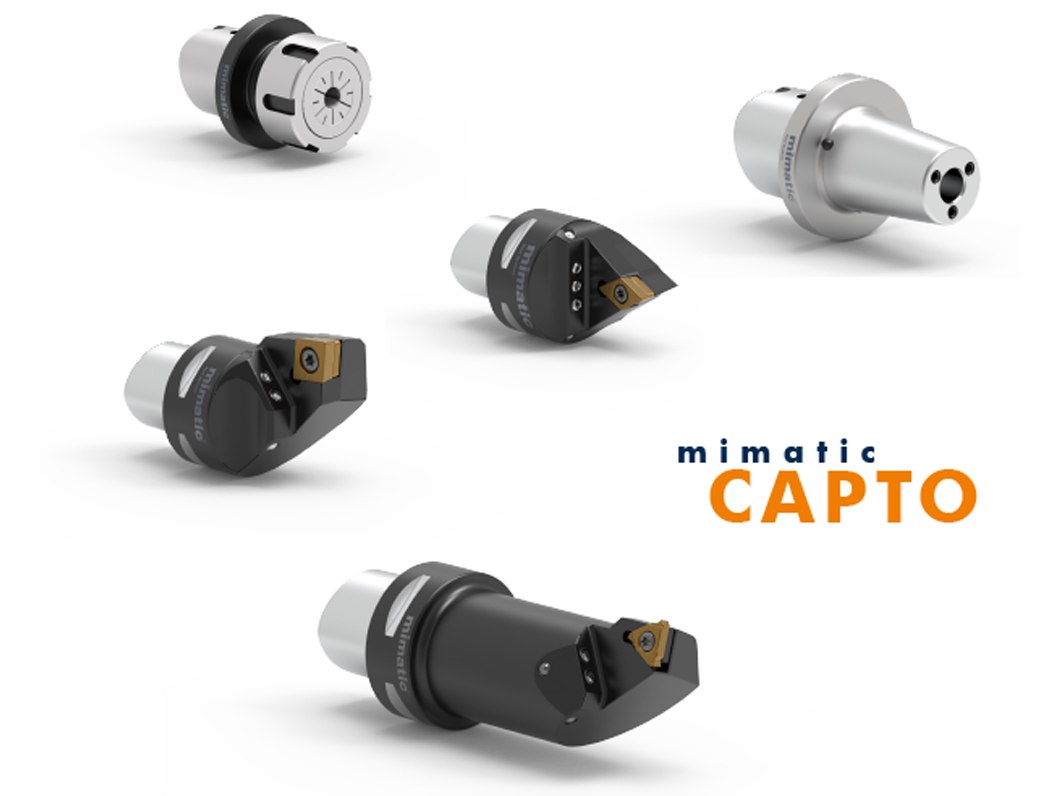

mimatic Capto — ISO 26623-1 standardındaki poligon Capto arayüzü için canlı takım, açılı kafa ve mandren çözümleri. DMG MORI, MAZAK, EMAG ve BMT tezgah arayüzlerine özel Capto uyumlu modeller; C3, C4, C5, C6 ve C8 boyutlarında. Orijinal poligon konik sistemlerle %100 uyumlu, alternatif kaynak.

Menşei

publicAlmanya

Katalog Sayısı

5 PDF Doküman

verified

Mimatic Türkiye Distribütörü

Orijinal ürün ve fatura güvencesi

bolt

Aynı Gün Teklif

Fiyat ve stok bilgisiyle hızlı dönüş

engineering

Mühendis Desteği

Tezgah arayüzü, devir ve tork için doğru model seçimi

local_shipping

Türkiye Geneli Sevkiyat

Hızlı ve güvenli teslimat

+90 212 485 87 86 WhatsApp'tan yazınHafta içi 08:30–18:30 — aynı gün dönüş

ÖNE ÇIKAN ÖZELLİKLER

Neden Mimatic mimatic Capto Takım Tutucular?

hub

ISO 26623-1 Poligon

Standardize 7-köşeli poligon konik bağlantı — Capto arayüzünün ISO'da standartlaşmış versiyonu. C3, C4, C5, C6, C8 boyutlarında.

swap_horiz

Hızlı Takım Değişimi

Self-centering poligon konik sayesinde saniyeler içinde takım değişimi. Tezgah duruş süresi sıfıra yakın — seri üretimde değer.

precision_manufacturing

≤ 0,002 mm Tekrarlanabilirlik

Takım her takıldığında aynı pozisyona ±0,002 mm hassasiyetle oturur — kalite tutarlılığı garantili, sıfır kalibrasyon zamanı.

bolt

Yüksek Tork Aktarımı

Poligon geometrisi mekanik kilitleme ile çalışır — geleneksel sürtünme-tutmalı arayüzlere göre 2-3x daha fazla tork. Ağır talaş kaldırma için ideal.

settings

Tezgaha Özel Versiyonlar

DMG MORI, MAZAK, EMAG ve BMT'nin standart Capto arayüzleri için birebir uyumlu kataloglar — plug & play.

verified

Made in Germany

Mimatic Allgäu üretimi. Orijinal sisteme alternatif olarak %15-25 maliyet avantajı, aynı standart uyumluluk.

ÜRÜN GALERİSİ

Yakından Bakın

TEKNİK VERİLER

Teknik Özellikler

ISO standartlarına uygun, Alman mühendisliği ile üretilen mimatic Capto Takım Tutucular ürünlerinin teknik detayları.

StandartISO 26623-1 poligon konik (Capto)

BoyutlarC3, C4, C5, C6, C8

Tekrarlanabilirlik≤ 0,002 mm

Tork AktarımıPoligon mekanik kilit — geleneksel arayüze göre 2-3x

Soğutmaİç soğutma standart (70 bar)

Tezgah MarkalarıDMG MORI, MAZAK, EMAG, BMT (özel kataloglar)

MenşeiMade in Germany (Allgäu)

UYUMLULUK

Tezgah Arayüz Uyumluluğu

precision_manufacturingDMG MORI Capto C4 / C5 / C6

precision_manufacturingMAZAK Integrex Capto C4 / C6 / C8

precision_manufacturingEMAG VL/VLC Capto C4 / C6

precision_manufacturingBMT Doosan/Hyundai Capto C4 / C5 / C6

precision_manufacturingISO 26623-1 Capto standardı (universal)

UYGULAMA ALANLARI

Nerelerde Kullanılır?

check_circleÇok eksenli CNC işleme merkezleri (5-eksen)

check_circleCapto arayüzlü Mazak Integrex, DMG MORI NTX

check_circleEMAG VL/VLC Capto arayüzlü vertikal tornalar

check_circleBMT Capto Doosan/Hyundai tornalar

check_circleYüksek frekanslı takım değişimli seri üretim

check_circleCapto + mimatic mi kombinasyonu — modüler takım envanteri

KATALOG & DÖKÜMANLAR

PDF Katalogları İndirin

picture_as_pdf

mimatic Capto Ana Katalog

8.9 MB • PDF

download

picture_as_pdf

DMG MORI Capto Takımlar

1.4 MB • PDF

download

picture_as_pdf

MAZAK Capto Takımlar

2.4 MB • PDF

download

picture_as_pdf

EMAG Capto Takımlar

2.9 MB • PDF

download

picture_as_pdf

BMT Capto Takımlar

2.1 MB • PDF

download
