qr_code_2No. 160947

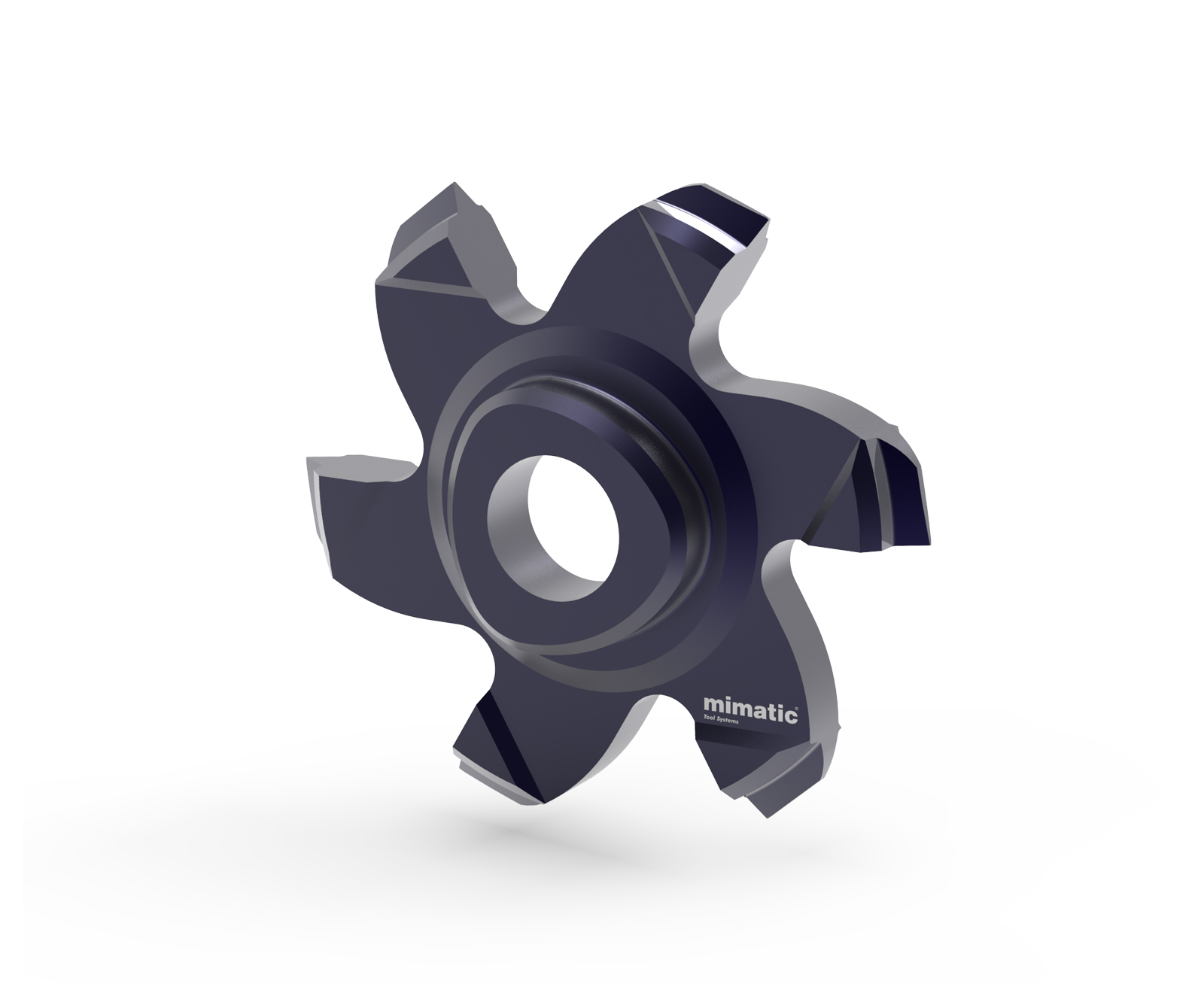

Ürün Fotoğrafı
Diş Freze Ucu PolyMILL P1616 55°
Thread Milling Insert PolyMILL P1616 55°
qr_code_2Sipariş No: 160947verifiedMade in Germany · 2 Yıl Garanti
Seri Hakkında
PolyMILL, üniversal uygulamalar için geliştirilmiş yüksek performanslı modüler freze sistemidir. 3 noktalı poligon takım arayüzü kendinden merkezleme ile maksimum salgı hassasiyeti sağlar; geniş değiştirilebilir uç ve tutucu yelpazesiyle diş frezeleme, kanal frezeleme, kesme, dişli frezeleme, çapak alma ve kırlangıç kuyruğu frezeleme tek modüler sistemde birleşir. Made in Germany.
Teknik Özellikler
- Seri
- PolyMILL P1616
- PolyMILL Boyutu
- P16
- Profil Tipi
- Tam profil
- Diş Konumu
- Dış diş
- Diş Profili
- 55°
- Diş Standardı
- BS 84
- Diş Yönü
- Sağ ve sol diş
- Diş Aralığı
- BSW / BSF - 12 Gg
- Adım P [mm]
- 2,117
- Kesme Çapı D [mm]
- 16
- Kesici Ağız Sayısı
- 6
- Talaş Açısı
- 6°
- Kaplama
- Tinamatic
- Gövde Malzemesi
- FKN
- Uygulama Alanı
- Üniversal ≤54HRC
- Threads Per Inch (TPI)
- 12
- L P1 [mm]
- 2,15
- L P2 [mm]
- 1,675
- t [mm]
- 1,374
KESME VERİLERİ · ISO 513 MALZEME GRUPLARI
Önerilen Kesme Parametreleri
Üretici (Mimatic) verisidir; başlangıç değeri olarak kullanın. Uygulamanıza özel optimizasyon için TKT mühendislerine danışın.
| Malzeme Grubu | Vc — Kesme Hızı (m/dk) | fz — Diş Başı İlerleme (mm) |
|---|---|---|
| PÇelik | 100-200 | 0,05-0,25 |
| MPaslanmaz Çelik | 120-180 | 0,05-0,25 |
| KDökme Demir | 120-180 | 0,05-0,25 |
| NDemir Dışı (Alüminyum vb.) | 160-500 | 0,05-0,4 |
| SSüper Alaşım / Titanyum | 60-120 | 0,01-0,25 |
| HSertleştirilmiş Çelik | 80 | 0,03-0,15 |
BSW/BSF VOLLPROFIL AUSSENGEWINDE · DİĞER BOYUTLAR
Kardeş varyantlar
160943BSW/BSF - 14 Gg, G 1/2 - G 7/8 · P1.814 · D11.7160967BSW/BSF - 12 Gg · P2.117 · D11.7160996G 1 - G 6, BSW/BSF - 11 Gg · P2.309 · D11.7161112G 1 - G 6, BSW/BSF - 11 Gg · P2.309 · D11.7161184BSW/BSF - 10 Gg · P2.54 · D11.7142576BSW/BSF - 14 Gg, G 1/2 - G 7/8 · P1.814 · D16142549BSW/BSF - 11 Gg, G 1 - G 6 · P2.309 · D16167014BSW/BSF - 10 Gg · P2.54 · D16160977BSW/BSF - 9 Gg · P2.822 · D16161744BSW/BSF - 8 Gg · P3.175 · D16162097BSW/BSF - 7 Gg · P3.629 · D16162650BSW/BSF - 6 Gg · P4.233 · D16168688BSW/BSF - 14 Gg, G 1/2 - G 7/8 · P1.814 · D20160963BSW/BSF - 12 Gg · P2.117 · D20168687BSW/BSF - 11 Gg, G 1 - G 6 · P2.309 · D20160984BSW/BSF - 10 Gg · P2.54 · D20160997BSW/BSF - 9 Gg · P2.822 · D20161113BSW/BSF - 8 Gg · P3.175 · D20161259BSW/BSF - 7 Gg · P3.629 · D20161325BSW/BSF - 6 Gg · P4.233 · D20142600BSW/BSF - 11 Gg, G 1 - G 6 · P2.309 · D26160949BSW/BSF - 8 Gg · P3.175 · D26160950BSW/BSF - 7 Gg · P3.629 · D26161400BSW/BSF - 5 Gg · P5.08 · D24
