5 Eksen Merkezleme Mengeneleri
5 eksen işlemede parça merkezini her bağlamada aynı noktada tutan merkezleme prensipli mengeneler: program sıfırı bağlamadan bağlamaya korunur, parça küçük kavrama derinliğiyle bağlandığı için beş yüzey takıma açık kalır. Zero point sistemleriyle uyumlu, ters çevrilebilir çeneli; GGG60 döküm gövde, sertleştirilmiş çeneler ve entegre çekme (anti-lifting) sistemiyle ham veya ön-preslenmiş parçalar hassas bağlanır.
Modeller
3d_rotation3B Model5 Eksen Merkezleme Mengenesi CV48
- Çene Genişliği
- 48,5 mm
- Gövde Boyu
- 78 / 118 / 158 mm (S/M/L)
- Bağlama Aralığı
- 6–140 mm'ye kadar
- Zero Point Grid
- 52 mm
- Sıkma Kuvveti
- 6 kN

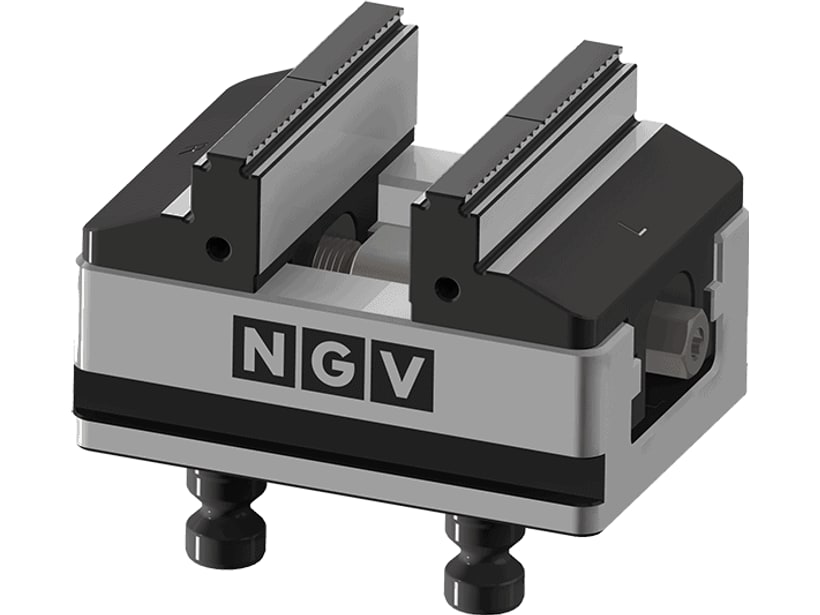

3d_rotation3B Model5 Eksen Merkezleme Mengenesi CV78S
- Çene Genişliği
- 78,5 mm
- Gövde Boyu
- 110 mm
- Bağlama Aralığı
- 0–90 mm
- Zero Point Grid
- 52 mm
- Sıkma Kuvveti
- 14 kN

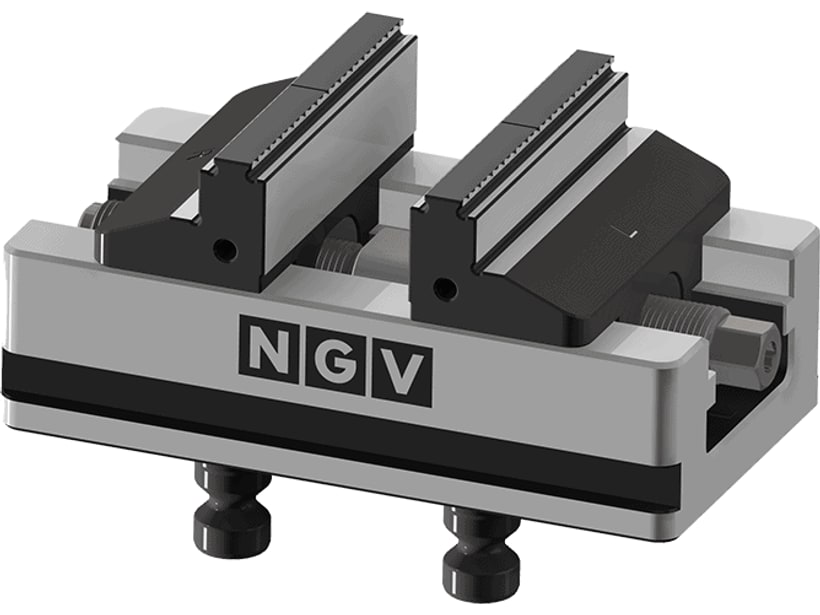

3d_rotation3B Model5 Eksen Merkezleme Mengenesi CV78M
- Çene Genişliği
- 78,5 mm
- Gövde Boyu
- 145 mm
- Bağlama Aralığı
- 0–125 mm
- Zero Point Grid
- 52 mm
- Sıkma Kuvveti
- 14 kN

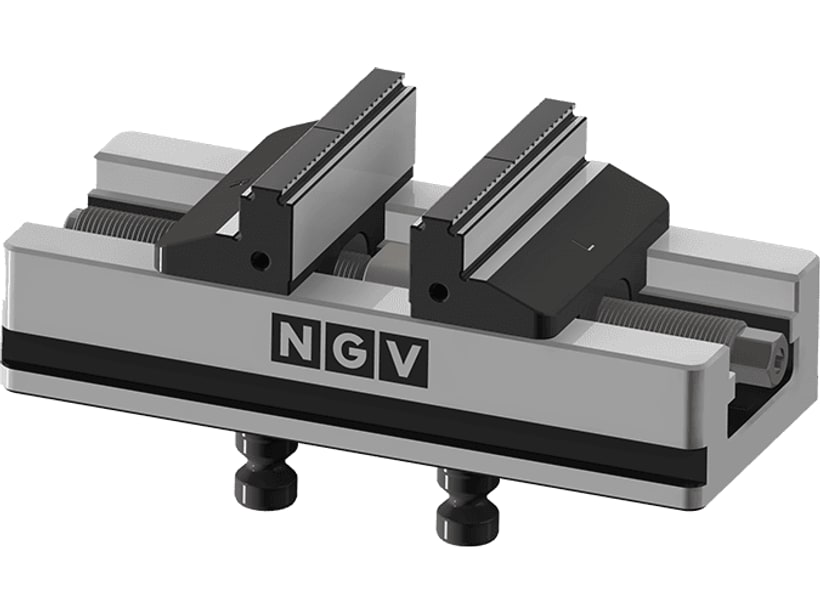

3d_rotation3B Model5 Eksen Merkezleme Mengenesi CV78L
- Çene Genişliği
- 78,5 mm
- Gövde Boyu
- 185 mm
- Bağlama Aralığı
- 0–165 mm
- Zero Point Grid
- 52 mm
- Sıkma Kuvveti
- 14 kN

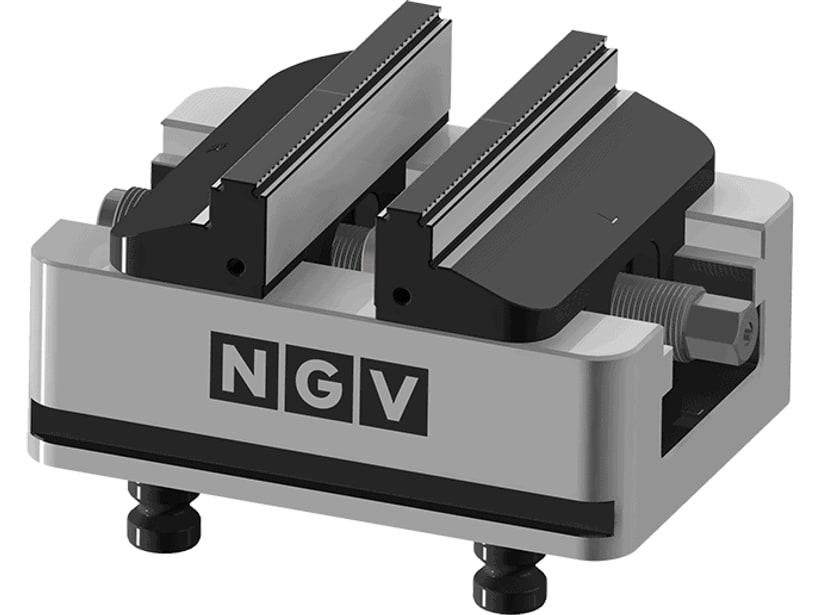

3d_rotation3B Model5 Eksen Merkezleme Mengenesi CV126S
- Çene Genişliği
- 126,5 mm
- Gövde Boyu
- 180 mm
- Bağlama Aralığı
- 0–155 mm
- Zero Point Grid
- 96 mm
- Sıkma Kuvveti
- 20 kN

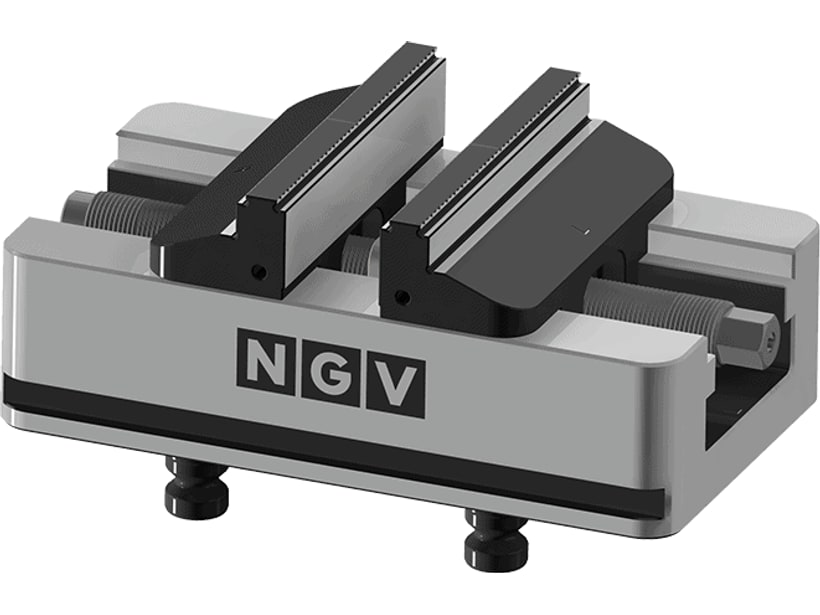

3d_rotation3B Model5 Eksen Merkezleme Mengenesi CV126M
- Çene Genişliği
- 126,5 mm
- Gövde Boyu
- 230 mm
- Bağlama Aralığı
- 0–205 mm
- Zero Point Grid
- 96 mm
- Sıkma Kuvveti
- 20 kN

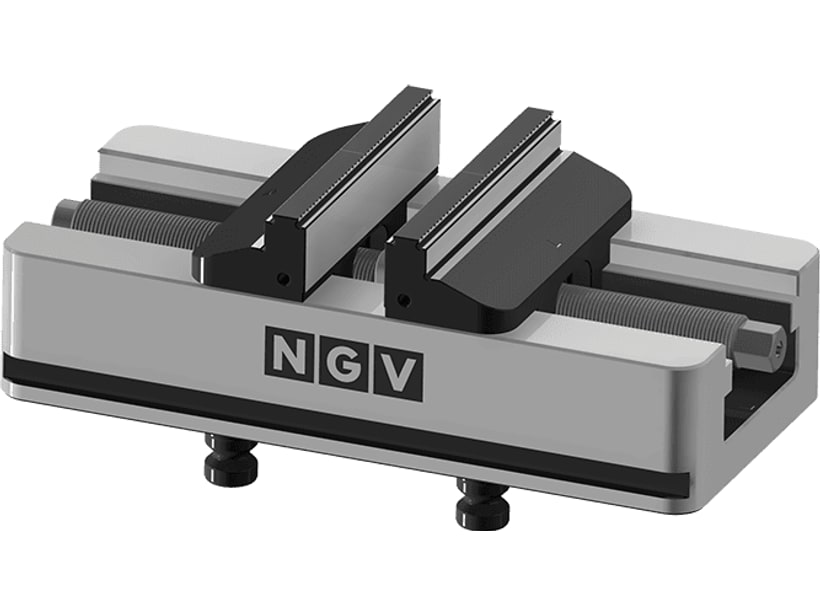

3d_rotation3B Model5 Eksen Merkezleme Mengenesi CV126L
- Çene Genişliği
- 126,5 mm
- Gövde Boyu
- 280 mm
- Bağlama Aralığı
- 0–255 mm
- Zero Point Grid
- 96 mm
- Sıkma Kuvveti
- 20 kN
Teknik Karşılaştırma
Tüm modeller ve gövde boyları — değerler resmî ürün föylerinden.
| Model | Çene Genişliği | Gövde Uzunluğu | Bağlama Aralığı | Zero Point Sistemi | Sıkma Kuvveti | |
|---|---|---|---|---|---|---|
| CV48S | 48,5 mm | 78 mm | 6–40 / 30–60 mm | 52 mm | 6 kN | Detay arrow_forward |
| CV48M | 48,5 mm | 118 mm | 6–80 / 30–100 mm | 52 mm | 6 kN | Detay arrow_forward |
| CV48L | 48,5 mm | 158 mm | 6–120 / 30–140 mm | 52 mm | 6 kN | Detay arrow_forward |
| CV78S | 78,5 mm | 110 mm | 0–90 mm | 52 mm | 14 kN | Detay arrow_forward |
| CV78M | 78,5 mm | 145 mm | 0–125 mm | 52 mm | 14 kN | Detay arrow_forward |
| CV78L | 78,5 mm | 185 mm | 0–165 mm | 52 mm | 14 kN | Detay arrow_forward |
| CV126S | 126,5 mm | 180 mm | 0–155 mm | 96 mm | 20 kN | Detay arrow_forward |
| CV126M | 126,5 mm | 230 mm | 0–205 mm | 96 mm | 20 kN | Detay arrow_forward |
| CV126L | 126,5 mm | 280 mm | 0–255 mm | 96 mm | 20 kN | Detay arrow_forward |
5 Eksen Merkezleme Mengeneleri Hakkında
NGT 5 eksen merkezleme mengeneleri, 5 eksenli işleme merkezlerinde parçayı merkezleyerek bağlayan, zero point sistemleriyle uyumlu hassas bağlama çözümleridir. GGG60 döküm gövde ve sertleştirilmiş çenelerle yüksek rijitlik sağlar.
Sık Sorulan Sorular
5 eksen merkezleme mengenesi ne işe yarar?expand_more
Parçayı simetrik olarak merkezleyip bağlar; 5 eksenli işlemede parçaya her yönden erişim sağlar ve tekrarlanabilir konumlama sunar.
Zero point sistemiyle uyumlu mu?expand_more
Evet, 52 ve 96 grid zero point sistemleriyle uyumludur; hızlı parça/mengene değişimi sağlar.
