Zero Point Bağlama PlakalarıSıfır Nokta Bağlama Sistemleri
Tekrarlanabilir parça/mengene konumlama için sıfır nokta (zero point) bağlama plakaları. 52 ve 96 grid uyumlu, hızlı parça değişimi sağlar; 10 μm'den iyi tekrarlanabilirlik.
Modeller
3d_rotation3B Model
3d_rotation3B Model
3d_rotation3B Model

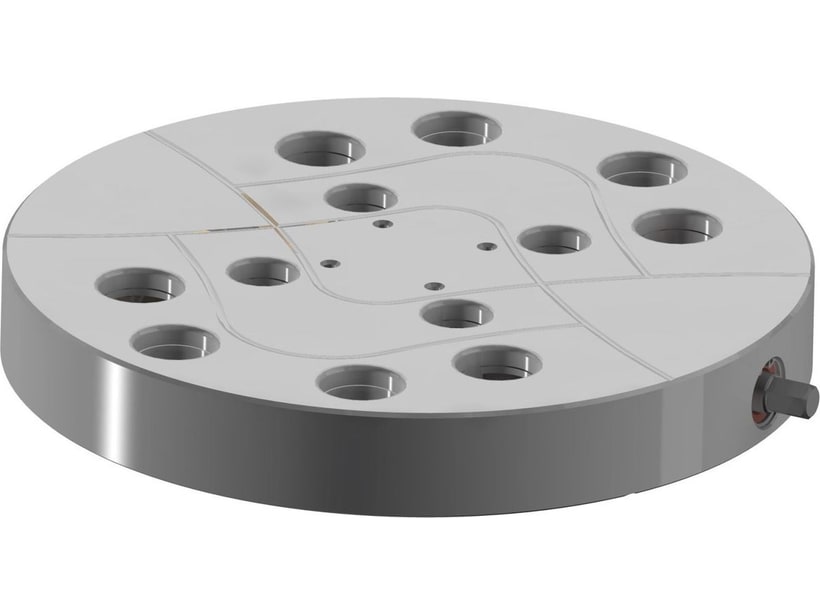

3d_rotation3B ModelZero Point Plakası PPZ4
- Ölçüler
- Ø195×27 mm (dairesel)
- Grid
- 96 / 52 mm
- Tutma Kuvveti
- 60 kN
- Uyumlu Kit
- MKB

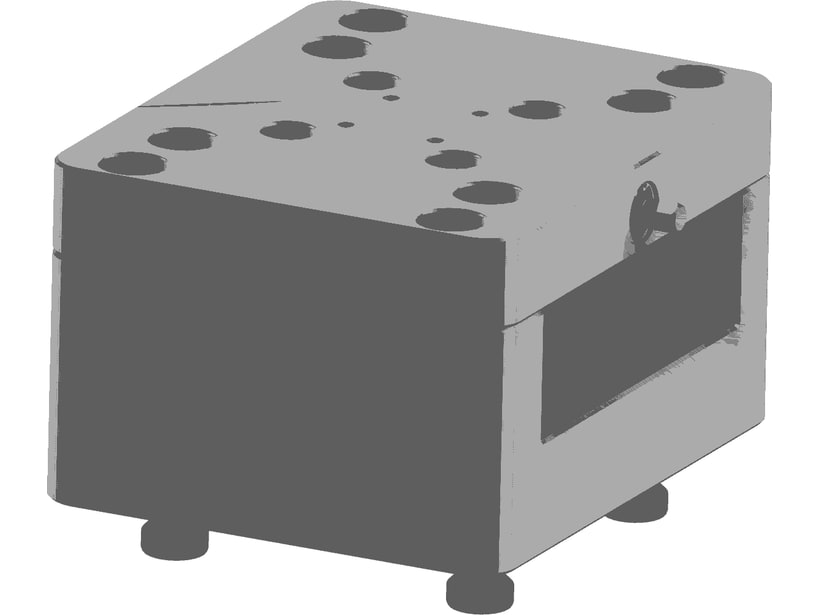

Zero Point Yükseltici PPZ5
- Ölçüler
- 176×146×100 mm
- Grid
- 96 / 52 mm
- Tutma Kuvveti
- 60 kN
- Tip
- Yükseltici (riser)
Teknik Karşılaştırma
Tüm modeller ve gövde boyları — değerler resmî ürün föylerinden.
| Model | Çene Genişliği | Gövde Uzunluğu | Bağlama Aralığı | Zero Point Sistemi | Sıkma Kuvveti | |
|---|---|---|---|---|---|---|
| PPZ1 | — | — | — | 96 / 52 mm | — | Detay arrow_forward |
| PPZ2 | — | — | — | 96 / 52 mm | — | Detay arrow_forward |
| PPZ3 | — | — | — | 52 mm | — | Detay arrow_forward |
| PPZ4 | — | — | — | 96 / 52 mm | — | Detay arrow_forward |
| PPZ5 | — | — | — | 96 / 52 mm | — | Detay arrow_forward |
Zero Point Bağlama Plakaları Hakkında
NGT zero point (sıfır nokta) bağlama plakaları, parça ve fikstürlerin tezgaha her seferinde aynı noktadan, saniyeler içinde bağlanmasını sağlar. Sıfır nokta bağlama sisteminin mantığı basittir: plaka tezgah tablasına bir kez hizalanır, aparat veya mengene plakadaki pimlere oturup kilitlenir; sonraki her bağlamada program sıfırı yerinde kalır, komparatörle hizalama tekrarlanmaz. PPZ serisi 52 ve 96 mm grid uyumlu, 60 kN tutma kuvvetli plakalar ile 100 mm yükseltici (riser) seçeneğini kapsar; tekrarlanabilirlik 10 μm'den iyidir.
Sık Sorulan Sorular
Zero point sistemi ne kazandırır?expand_more
Tekrarlı parça ve fikstür değişimlerinde yeniden hizalama ihtiyacını ve hazırlık süresini azaltmayı amaçlar. Kazanç; mevcut bağlama yöntemi, referans kontrolü ve parça değişim düzenine bağlıdır. Tüm uygulamalar için sabit bir süre veya yüzde kazancı vaat edilmez.
Sıfır nokta bağlama sistemi nasıl çalışır?expand_more
Tezgah tablasına sabitlenen plaka bir kez hizalanır ve tezgah koordinat sisteminde referans noktası olur. Aparat, mengene ya da parça paletinin altındaki pimler plakaya oturur ve mekanik olarak kilitlenir. Her bağlamada aynı noktaya oturduğu için program sıfırı değişmez — aparat değişimi dakikalar yerine saniyeler sürer.
Hangi plakayı seçmeliyim?expand_more

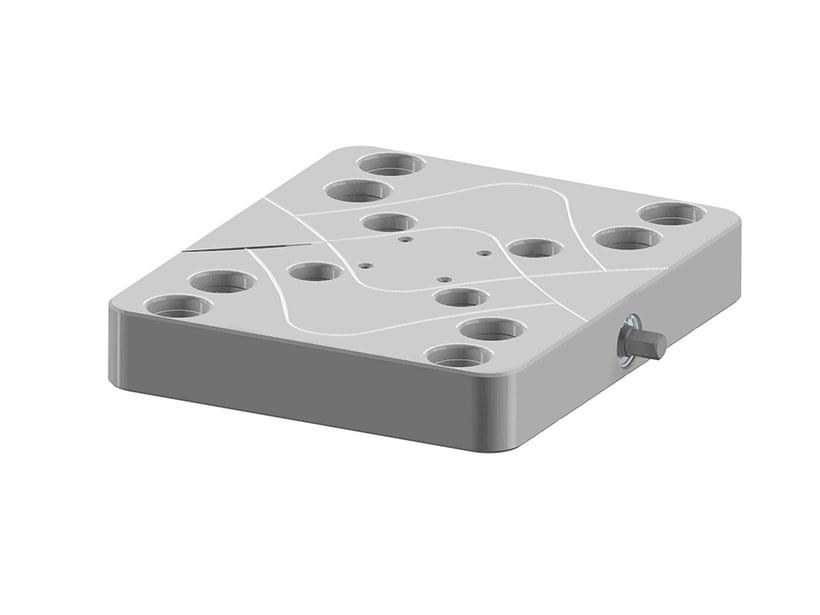

Seçim tezgah tablanızın ölçüsüne ve bağlayacağınız aparatın tabanına göre yapılır: PPZ1 196×176 mm, PPZ2 176×146 mm, PPZ3 104×104 mm ve PPZ4 Ø195 mm dairesel gövdedir. Hepsi 60 kN tutma kuvveti sunar; PPZ3 yalnız 52 mm grid, diğerleri 52/96 mm grid uyumludur. Yükseklik gerekiyorsa 100 mm'lik PPZ5 yükseltici kullanılır.
52 grid ile 96 grid arasındaki fark nedir?expand_more
Grid, plakadaki bağlantı deliklerinin merkez aralığıdır. 52 mm grid küçük aparat ve tekli mengene bağlamalarında, 96 mm grid daha büyük aparat ve palet tabanlarında kullanılır. PPZ plakaların çoğu iki grid ölçüsünü birden taşır; elinizdeki aparatın delik aralığını iletirseniz uyumu birlikte doğrularız.
Mevcut mengenelerim zero point plakasına bağlanır mı?expand_more
Modelin taban bağlantısı belirleyicidir. CV48/CV78, DV78 ve SJV78 aileleri 52 mm; CV126, DV126 ve SJV126 aileleri 96 mm grid kullanır. M125/MC125 veya başka bir mengene için doğrudan uyum varsayılmaz; bağlantı delikleri ve adaptör/kit ihtiyacı doğrulanır. Mengene kodunu ve taban ölçülerini iletin.
Zero point plakası fiyatı ve stok bilgisini nasıl alırım?expand_more
TKT Industrial, NGT / Nova Grup Türkiye distribütörüdür. Teklif İste formundan veya WhatsApp'tan plaka ölçüsü ve grid tercihinizi yazın; güncel fiyat, stok ve teslim bilgisini talebinize göre doğrulayalım.
