SAU PS613 45° Pah ve Merkezleme Frezesi Seti
Ø 0'dan başlayan 45° pah kırma ve merkezleme için tek uçlu, içten soğutmalı değiştirilebilir uçlu freze gövdesi ve 2 karbür uç, taşıma çantasında.
Set PS613 · Gövde S613.45W-0-16 · Uç TCMX 16T308ZN.S52 F4140
- 45° pah
- Ø 0 merkezleme
- Ø 20 h6 silindirik şaft
- İçten soğutma (W)
- Z = 1 karbür uç
- Made in Italy
SAU Yetkili Distribütörü
Orijinal ürün ve fatura güvencesi
Yedek Uç ve Vida
TCMX uç, vida ve anahtar kodlarıyla
Mühendis Desteği
Kesme değeri ve uygulama seçimi
Türkiye Geneli Sevkiyat
Teslim koşullarını birlikte netleştirelim
Set içeriği — PS613

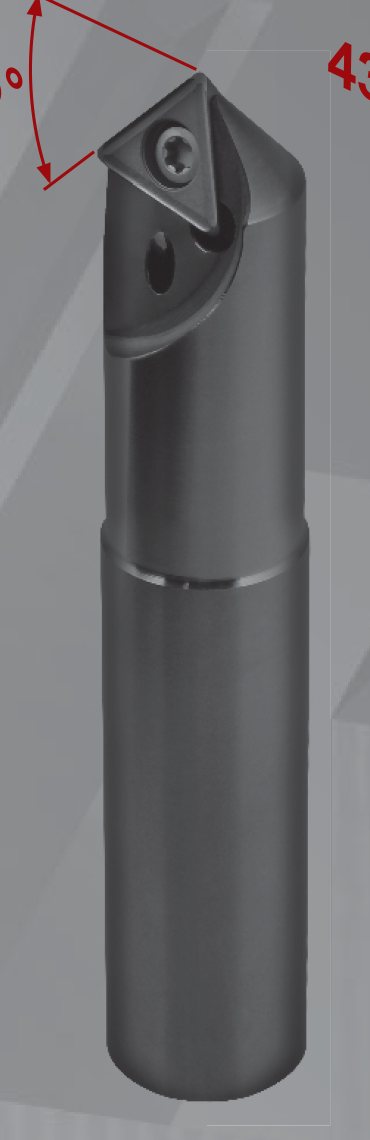

PS613, SAU'nun S613 serisi 45° pah ve merkezleme frezesini kullanıma hazır set hâlinde sunar: Ø 20 mm h6 silindirik şaftlı gövde S613.45W-0-16, içten soğutma kanalı (W) ve TCMX 16T308ZN.S52 karbür ucun yanı sıra iki yedek uç ve uç vidası anahtarı. Uç tepesi merkeze kadar kestiği için (ØD 0) aynı takımla delik ağzı pahı, kenar pahı ve merkezleme (punta deliği) yapılır; F4140 kalitesi çelik, paslanmaz ve ısıya dayanıklı alaşımlar için birinci tercih, dökme demir ve alüminyumda da kullanılabilir.
| Adet | Kod | Parça |
|---|---|---|
| 1× | S613.45W-0-16 | Freze gövdesi 45°, Ø 20 mm h6 silindirik şaft, içten soğutma (W) |
| 1× | 5515P | Uç vidası anahtarı (Torx) |
| 2× | TCMX 16T308ZN.S52 F4140 | Karbür uç, 60° üçgen, kaplamalı |
Set içeriği üretici promosyon föyüne göredir (PR 222/1). Genel katalogda anahtar kodu 5615P, uç vidası 12409P olarak geçer; sipariş teyidinde güncel kodlar doğrulanır.

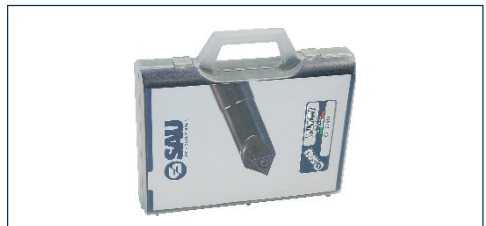

Set SAU taşıma çantasında teslim edilir.
Yeniden sipariş (sarf ve yedek)
- UçTCMX 16T308ZN.S52 F4140
- Uç vidası12409P
- Anahtar5615P
S613 gövde ölçüleri
Ölçüler mm; harfler teknik çizimdeki ölçülere karşılık gelir. ØD 0: uç merkeze kadar keser. Nm: uç vidası sıkma torku. W: içten soğutma kanalı.
13 sütunlu tablo — yana kaydırın.
| Kod | ØD | M | Ød | ØD1 | ØA | H | h | L | L2 | Z | CH | kg | Nm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| S613.45W-0-16Silindirik şaft | 0 | – | 20 h6 | – | 21,6 | 110 | 10 | 50 | 60 | 1 | – | 0,21 | 3,8–5,0 |
| S613.9.45W-0-16Modüler (M10 dişli) | 0 | M10 | 10,5 | 18 | 21,6 | 59 | 10 | 40 | – | 1 | 15 | 0,07 | 3,8–5,0 |

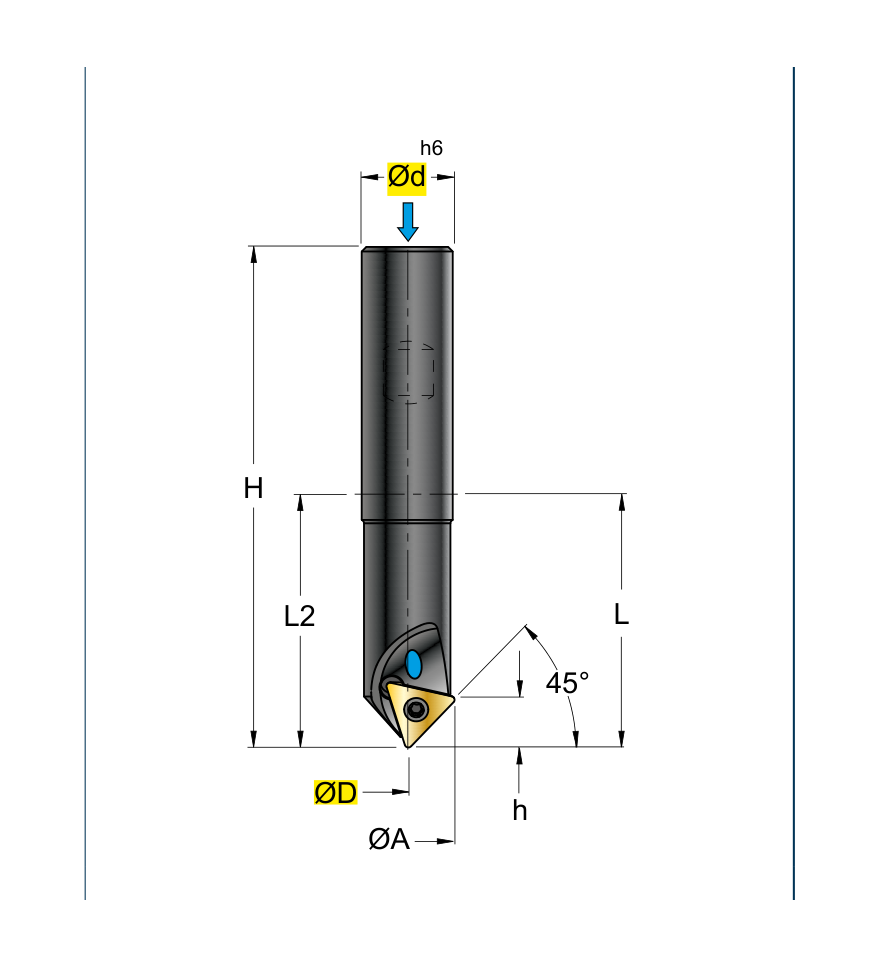

Teknik Çizim ve Ölçü Şeması
Katalog s. 460
Uç: TCMX 16T308ZN.S52 · kalite F4140
Set iki uçla gelir; uç tek başına da sipariş edilir. Kalite tablosu malzeme grubuna göre öncelik verir.
Geometri
60° üçgen, 7° boşluk açısı, vidalı bağlantı
- l
- 16,5
- d
- 9,52
- s
- 3,97
- d1
- 4,4
- r
- 0,8
Ölçüler mm: l kenar uzunluğu, d iç daire, s kalınlık, d1 delik, r köşe yarıçapı.
Malzeme uygunluğu (ISO)
● birinci tercih · ○ uygun · – önerilmez (üretici kalite tablosu, F4140).
- PÇelik
- MPaslanmaz çelik
- KDökme demir
- NAlüminyum / demir dışı
- SIsıya dayanıklı alaşım, titanyum
- HSertleştirilmiş çelik
Kesme değerleri (başlangıç)
Üretici başlangıç değerleri (F4140). fz sütunları işlem tipine göredir: ① merkezleme, ②–③ delik ağzı ve kenar pahı, ④ köşe pahı. Kesin değerler tezgah, bağlama ve parçaya göre değişir; mühendislerimize danışın.
| Grup | Malzeme | VDI 3323 | HB / Rm / HRC | Vc (m/dk) | fz ① (mm) | fz ②–③ (mm) | fz ④ (mm) |
|---|---|---|---|---|---|---|---|
| P | Alaşımsız çelik | 1–5 | 125–300 HB | 120 | 0,02–0,04 | 0,05–0,2 | 0,03–0,08 |
| P | Az alaşımlı çelik | 6–9 | 180–350 HB | 100 | 0,02–0,04 | 0,05–0,2 | 0,03–0,08 |
| P | Yüksek alaşımlı çelik | 10–11 | 200–325 HB | 80 | 0,02–0,04 | 0,05–0,2 | 0,03–0,08 |
| P | Martensitik paslanmaz | 12–13 | 200–240 HB | 100 | 0,02–0,04 | 0,05–0,2 | 0,03–0,08 |
| M | Östenitik / dubleks paslanmaz | 14.1–14.2 | 180–230 HB | 100 | 0,03–0,05 | 0,05–0,2 | 0,03–0,08 |
| K | Gri dökme demir | 15–16 | 180–260 HB | 120 | 0,03–0,06 | 0,05–0,2 | 0,05–0,1 |
| K | Küresel grafitli dökme demir | 17–18 | 160–250 HB | 140 | 0,03–0,06 | 0,05–0,2 | 0,05–0,1 |
| K | Temper dökme demir | 19–20 | 130–230 HB | 120 | 0,03–0,06 | 0,05–0,2 | 0,05–0,1 |
| N | Alüminyum ve alaşımları | 21–25 | 60–130 HB | 200 | 0,03–0,06 | 0,05–0,2 | 0,08–0,15 |
| N | Bakır ve alaşımları | 26–28 | 90–110 HB | 150 | 0,03–0,06 | 0,05–0,2 | 0,08–0,15 |
| S | Isıya dayanıklı alaşımlar | 31–35 | 200–320 HB | 50 | 0,01–0,06 | 0,03–0,07 | 0,05–0,1 |
| S | Titanyum ve alaşımları | 36–37 | Rm 400–1050 | 50 | 0,01–0,06 | 0,03–0,07 | 0,05–0,1 |
Formüller
- n (d/dk)= Vc × 1000 / (ØL × 3,14)
- fz (mm)= fz0 × Kae (düzeltme katsayısı)
- fn (mm/dev)= fz × z
- Vf (mm/dk)= fz × z × n
ØL = işlemdeki etkin kesme çapı (uygulama şemasında işaretli); z = 1.
Uygulamanıza göre değer
Tablo üreticinin başlangıç önerisidir; devir, ilerleme ve pah derinliği tezgah rijitliğine, bağlamaya ve soğutmaya göre değişir. Devir ve ilerlemeyi hızlıca hesaplamak için hesap merkezini kullanın; kesin seçim için mühendislerimize danışın.
Nerede kullanılır?

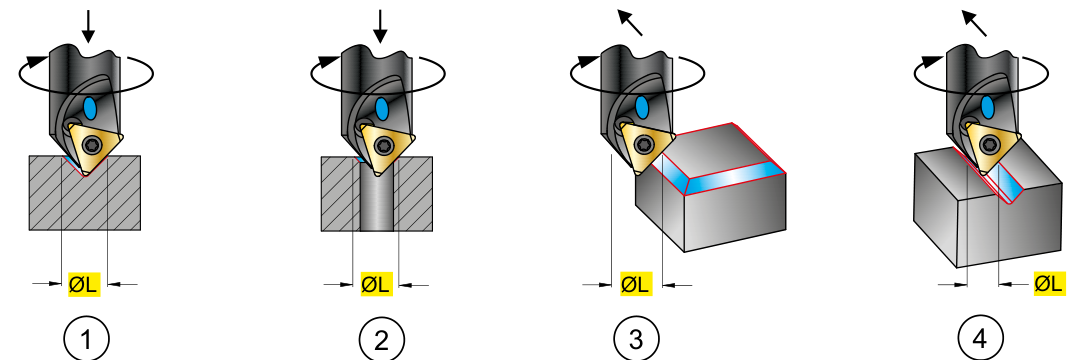

Ø 0 uç tepesi sayesinde aynı gövdeyle dört işlem; ØL her işlemde etkin kesme çapıdır (kesme tablosundaki fz sütunları).
- 1
Merkezleme (punta deliği)
ØD 0 uç tepesi dolu malzemeye merkez delme yapar; ayrı punta matkabı gerekmez.
- 2
Delik ağzı pahı
Delinmiş deliğin ağzına 45° pah; ØL delik çapına göre belirlenir.
- 3
Dış kenar pahı
Parça kenarı boyunca 45° pah; takım yüzeye paralel ilerler.
- 4
Köşe ve kenar kırma
Dik köşelerde çapak alma ve kenar kırma; küçük ØL ile hafif geçiş.
3B model ve STEP
Gövdenin üretici STEP modelinden türetilen 3B önizleme; CAM ve takım kütüphaneniz için STEP dosyasını indirin.
3B model yükleniyorS613.45W-0-16
STEP AP203, üretici verisi; model boyutu 21,6 × 21,6 × 110 mm. Uç ve vida modele dâhil değildir.
Sıkça sorulan sorular
PS613 setinde neler var?
Bir adet S613.45W-0-16 freze gövdesi (45°, Ø 20 mm h6 silindirik şaft, içten soğutma kanallı), iki adet TCMX 16T308ZN.S52 F4140 karbür uç ve uç vidası anahtarı; SAU taşıma çantasında gelir. Gövde tek uçludur (Z = 1).
Hangi malzemelerde kullanılır?
F4140 kalitesi çelik (P), paslanmaz çelik (M) ve ısıya dayanıklı alaşımlar/titanyum (S) için birinci tercihtir; dökme demir (K) ve alüminyum/demir dışı (N) malzemelerde de kullanılır. Sertleştirilmiş çelik (H) için önerilmez.
Ø 0 ne anlama geliyor?
Ucun kesme kenarı takım eksenine kadar uzanır; bu sayede takım dolu malzemeye merkezleme (punta deliği) yapabilir ve delik ağzından kenar pahına kadar aynı gövdeyle çalışılır.
Devir ve ilerlemeyi nasıl hesaplarım?
Üretici tablosundaki kesme hızıyla n = Vc × 1000 / (ØL × 3,14); ØL işlemdeki etkin çaptır. Örneğin alaşımsız çelikte Vc 120 m/dk ve ØL 10 mm için yaklaşık 3.800 d/dk; ilerleme fz tablodaki aralıktan seçilir (z = 1). Kesin değerler uygulamaya göre değişir; hesap merkezimizi ve mühendislerimizi kullanın.
Yedek uç ve vidayı nasıl sipariş ederim?
Uç: TCMX 16T308ZN.S52 F4140; uç vidası: 12409P; anahtar: 5615P. Kodları teklif formuna ya da WhatsApp'a yazmanız yeterli; adet ve teslim bilgisiyle birlikte teklif iletiriz.
Modüler S613.9.45W-0-16 ne için?
Aynı kesici kafanın M10 dişli, kısa (H 59 mm) modüler sürümüdür; uzatma ve modüler tutucu sistemleriyle dar alanlarda kullanılır. Set yerine tekil kod olarak teklif edilir.
PS614 ile farkı nedir?
PS614, 90° uçlu (SCMX 120408ZN.S52) kardeş settir ve 43° gövde açısıyla farklı pah/merkezleme profili verir; PS613 klasik 45° pah ve 90° merkezleme konisi için kullanılır. İkisini birlikte teklif edebiliriz.
Set, yedek uç ya da modüler gövde için teklif alın
Adet ve malzeme grubunuzu yazın; en geç 1 iş günü içinde teklif ve teslim bilgisiyle dönelim.
Ölçüler, kesme değerleri ve yedek parça kodları SAU S.p.A. genel kataloğu (s. 460) ve promosyon föyü PR 222/1 kaynaklıdır; ürün adları, görseller ve 3B model üreticiye aittir, yetkili distribütörlük kapsamında kullanılmaktadır. Kesin seçim için güncel üretici kataloğu esastır; bu sayfa bağlayıcı teklif değildir.
