Freze Mandreni GBT30
JIS B6339 (MAS 403) · Dual Contact BT
Sekwang Selux GBT30 milling chuck serisi, JIS B6339 (MAS 403) · Dual Contact BT standardındaki GBT30 kavramalı tezgahlar içindir. Seride sıkma çapı 20–32 ve 75–100 mm boy aralığında 7 standart ürün bulunur. Bağlama aralığı Ø3.0 – Ø42.0. Her ürünün satırına tıklayarak ölçülerini görebilir, doğru pens/saplama eşleşmesiyle birlikte teklif isteyebilirsiniz.

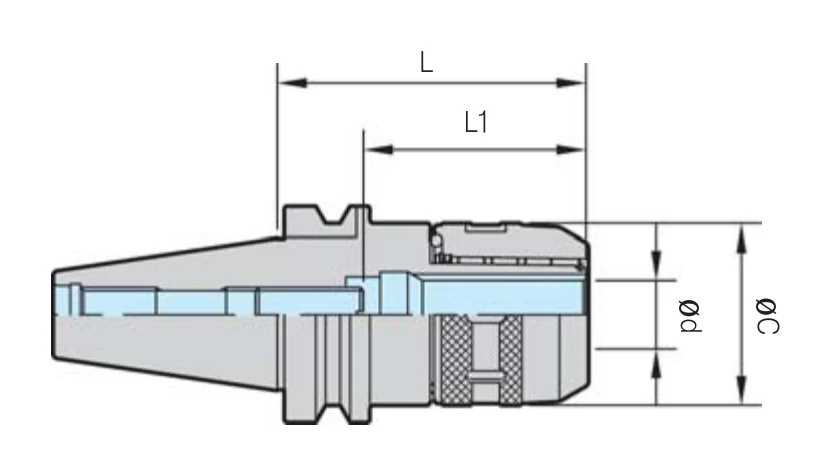

Teknik Çizim ve Ölçü Şeması
Selux resmi kataloğu
Şemadaki ölçülerin (L, L1...) ürün bazlı değerleri aşağıdaki listede ve katalog tablosundadır. Tüm değerler mm.
Ürün Listesi
7 ürün| Ürün Kodu | Tip | Sıkma Çapı | Boy (mm) | |
|---|---|---|---|---|
| GBT30-MC20-75Gkatalog | MC | 20 | 75 | expand_more |
| GBT30-MC20-80 | MC | 20 | 80 | expand_more |
| GBT30-MC20-80G | MC | 20 | 80 | expand_more |
| GBT30-MC25-80G | MC | 25 | 80 | expand_more |
| GBT30-MC25-80 | MC | 25 | 80 | expand_more |
| GBT30-MC32-100 | MC | 32 | 100 | expand_more |
| GBT30-MC32-100G | MC | 32 | 100 | expand_more |
Ürün listesi Selux resmi fiyat listesi ve kataloğundan alınmıştır; bağlayıcı teklif değildir. Kesin seçim için güncel üretici kataloğu esastır — stok ve termin için TKT'ye danışın.

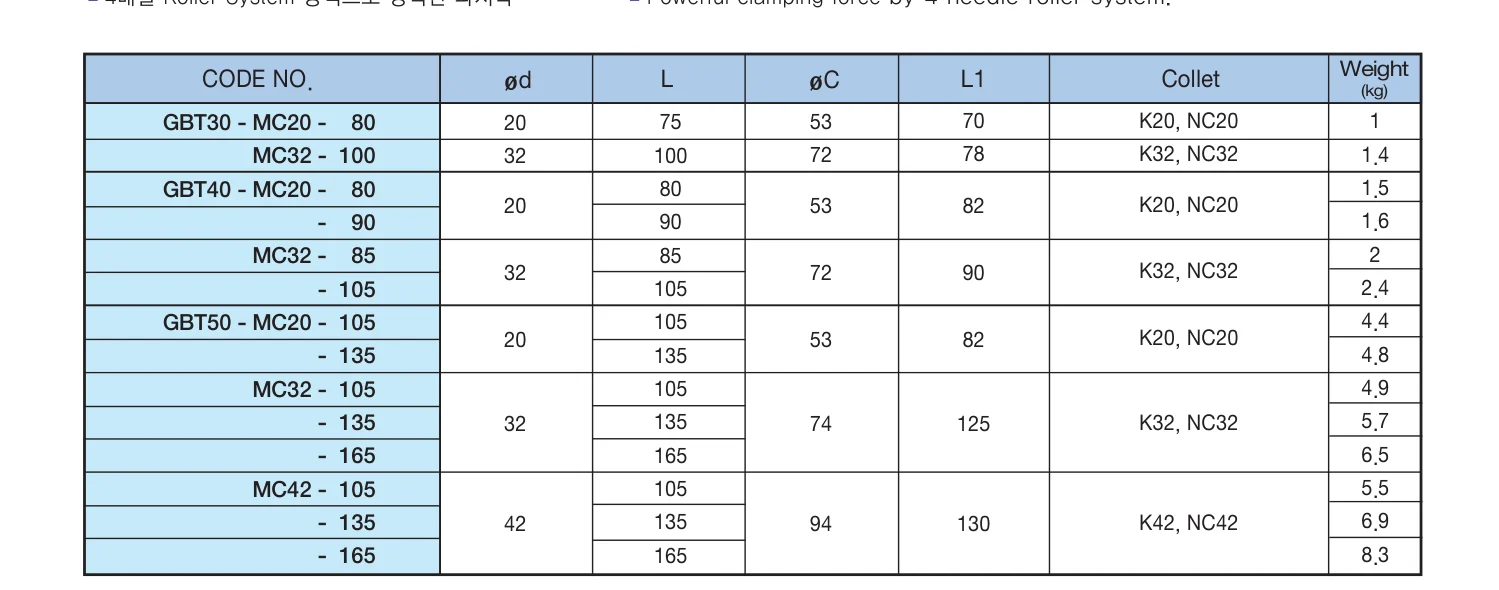

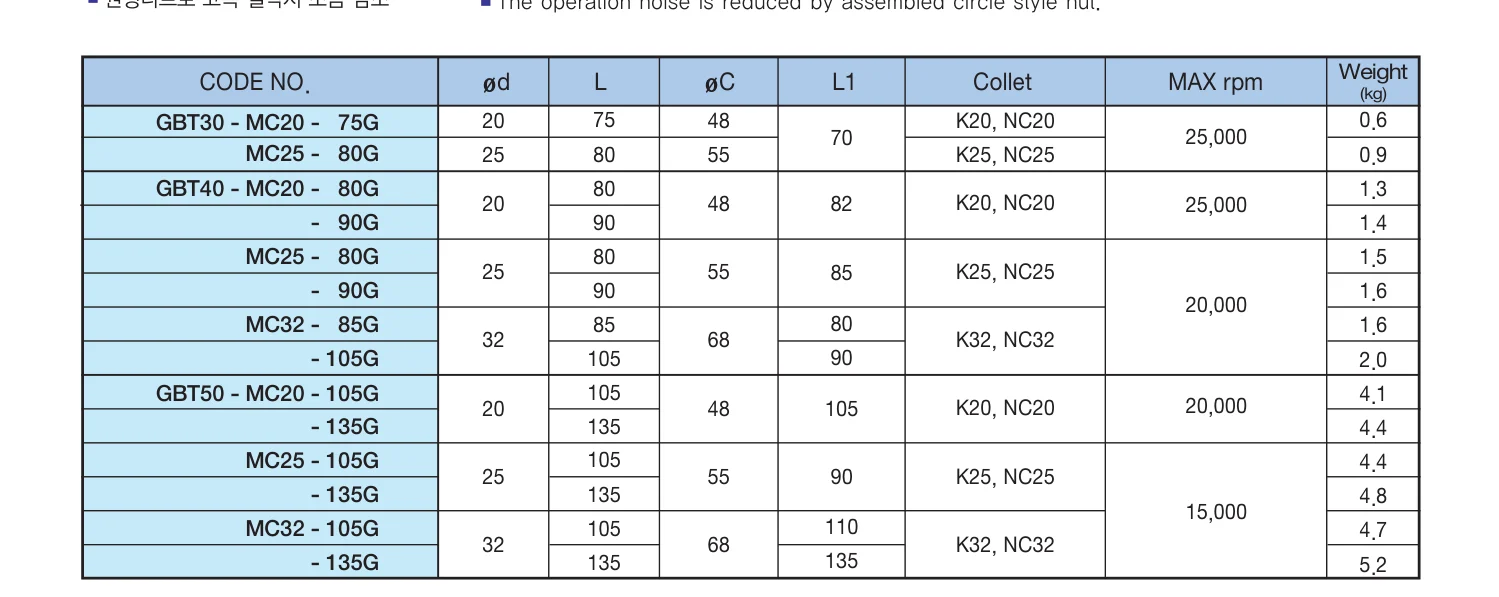

Katalog Ölçü Tablosu
Selux resmi kataloğu · mmTüm ölçü kolonları (ØC, L1, ağırlık vb.) üretici kataloğundan birebir görüntü olarak sunulur — değerler asıl kaynaktır.
GBT30 Freze Mandreni Hakkında
Selux Milling Chuck (frezeleme mandreni — sahada bilyalı tutucu olarak da bilinir), dual contact (çift temas) sistemiyle çalışan yüksek tutma kuvvetli takım tutucu serisidir. Mandren, iğneli rulman mekanizmasıyla takım sapını çepeçevre sıkar; bu sayede ağır frezeleme operasyonlarında bile yüksek rijitlik ve titreşim direnci sağlar. GBT, BT, HSK ve SK arayüzlerinde geniş bir yelpazede sunulur.
targetKullanım Alanları
- check_circleAğır talaş kaldırma ve kaba frezeleme
- check_circleYüksek moment gerektiren dik duvar frezeleme
- check_circleParmak freze ve modüler takım bağlama
- check_circleGenel amaçlı CNC işleme merkezi uygulamaları
starAvantajları
- add_circleDual contact sistemiyle yüksek rijitlik
- add_circleGüçlü tutma kuvveti — ağır işlerde kaymaz
- add_circleGBT/BT/HSK/SK geniş arayüz seçeneği
- add_circleUygun maliyetli, dayanıklı yapı
