Mors / Jacobs Koniği HSK100A
DIN 69893-1 HSK-A
Sekwang Selux HSK100A Mors konik adaptör serisi, DIN 69893-1 HSK-A standardındaki HSK100A kavramalı tezgahlar içindir. Seride morse no 1–5 ve 120–220 mm boy aralığında 5 standart ürün bulunur. Bağlama aralığı MT1 – MT5. Her ürünün satırına tıklayarak ölçülerini görebilir, doğru pens/saplama eşleşmesiyle birlikte teklif isteyebilirsiniz.

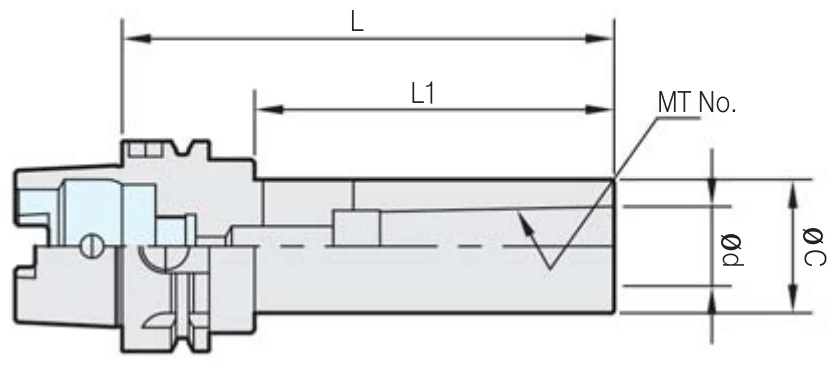

Teknik Çizim ve Ölçü Şeması
Selux resmi kataloğu
Şemadaki ölçülerin (L, L1...) ürün bazlı değerleri aşağıdaki listede ve katalog tablosundadır. Tüm değerler mm.
Ürün Listesi
5 ürün| Ürün Kodu | Tip | Morse No | Boy (mm) | |
|---|---|---|---|---|
| HSK100A-MTA1-120 | MTA | 1 | 120 | expand_more |
| HSK100A-MTA2-135 | MTA | 2 | 135 | expand_more |
| HSK100A-MTA3-155 | MTA | 3 | 155 | expand_more |
| HSK100A-MTA4-180 | MTA | 4 | 180 | expand_more |
| HSK100A-MTA5-220 | MTA | 5 | 220 | expand_more |
Ürün listesi Selux resmi fiyat listesi ve kataloğundan alınmıştır; bağlayıcı teklif değildir. Kesin seçim için güncel üretici kataloğu esastır — stok ve termin için TKT'ye danışın.

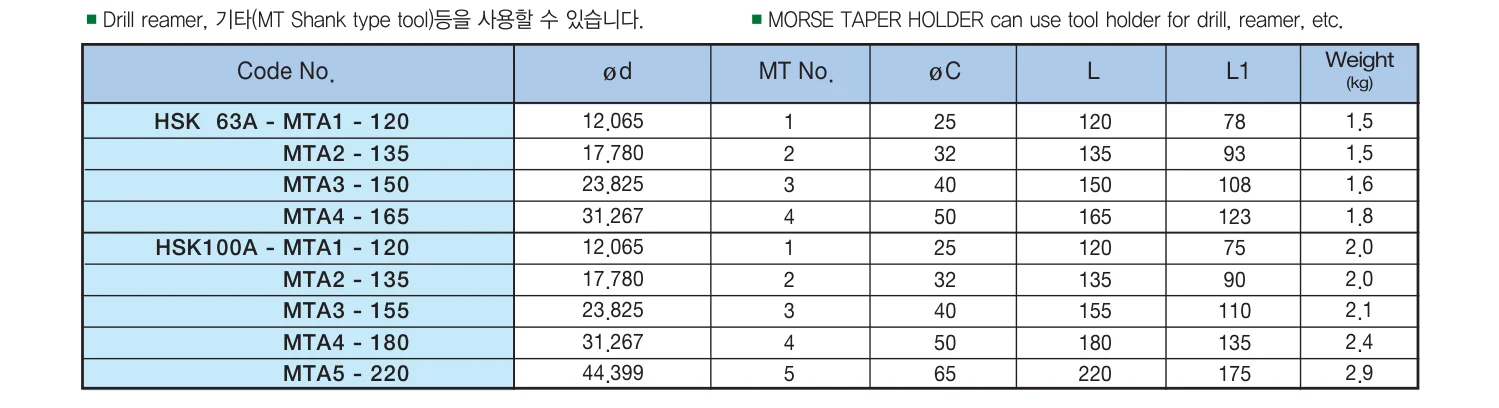

Katalog Ölçü Tablosu
Selux resmi kataloğu · mmTüm ölçü kolonları (ØC, L1, ağırlık vb.) üretici kataloğundan birebir görüntü olarak sunulur — değerler asıl kaynaktır.
HSK100A Mors / Jacobs Koniği Hakkında
Selux Morse / Jacobs Taper adaptör serisi, Morse konik (MT) saplı takımların ve Jacobs konikli matkap mandrenlerinin tezgaha bağlanması için kullanılan adaptör/tutucu sistemidir. Klasik konik bağlantılı takımları modern tezgah arayüzlerine uyarlar.
targetKullanım Alanları
- check_circleMorse konik saplı matkap/rayba bağlama
- check_circleJacobs konikli mandren adaptasyonu
- check_circleEski tip konik takımların kullanımı
- check_circleDelik işleme uygulamaları
starAvantajları
- add_circleMT ve Jacobs konik uyumu
- add_circleKlasik takımları modern tezgaha uyarlar
- add_circleDayanıklı adaptör yapısı
- add_circleBT/SK/GBT/HSK arayüzleri
