qr_code_2No. 162882

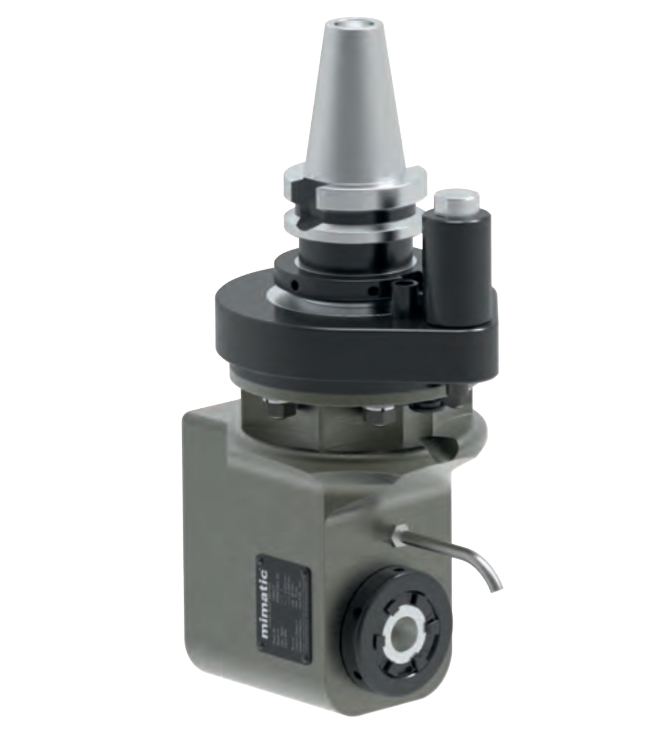

Ürün Fotoğrafı
Açılı Kafa 90° Ofset Tip BT40, tork kolu ISO9524
Angle Head 90° Offset Type BT40, torque arm according ISO9524
qr_code_2Sipariş No: 162882verifiedMade in Germany
Seri Hakkında
Geri-çekilmiş tasarım — dar alan ve derin kavite erişimi için optimize.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°, ofset
- Takım Arayüzü
- mi 40
- Tezgah Bağlantısı
- BT40
- Boyut
- ZW5
- mi Boyutu
- mi 40
- Çevrim Oranı
- i = 1 : 1
- Maks. Moment [Nm]
- 30
- Soğutma
- EC 70bar
- Soğutma Beslemesi
- EC = Dış Soğutma
- Dönüş Yönü Tersinir
- Yok
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A65, SW18)
- Ağırlık [kg]
- 6,5
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135277
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105435ER 25 · OK105458OK105477ER 32 · OK105503ER 25 · Angle Head 90°105505ER 32 · Angle Head 90°105651ER 11 · Angle Head 90°, offset, slim105808ER 20 · Winkelschwenkeinheit 0-98°135431ER 16 · Angle Head 90°135435ER 25 · Angle Head 90°135444ER 16 · Angle Head 90°135451ER 16 · Angle Head 90°135459ER 25 · Angle Head 90°135470ER 32 · Angle Head 90°135629ER 20 · Angle Head 90°, offset, slim135649ER 25 · Angle Head 90°, offset, slim135717ER 25 · Double Angle Head 90°135729ER 32 · Double Angle Head 90°135813ER 25 · Winkelschwenkeinheit 0-98°156569mi 32 · Winkelschwenkeinheit 0-98°156570mi 32 · Winkelschwenkeinheit 0-98°156574mi 32 · Winkelschwenkeinheit 0-98°162777ER 32 · Angle Head 90°162802Angle Head 90° · 8.000 / 8.000162803Angle Head 90° · ICE 70bar
HIZLI DEĞİŞİM · MI 40 ARAYÜZÜ · 62 BAŞLIK
Bu üniteye uyan mi 40 başlıkları
Bu ürünün takım arayüzü mi 40 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
