qr_code_2No. 202635

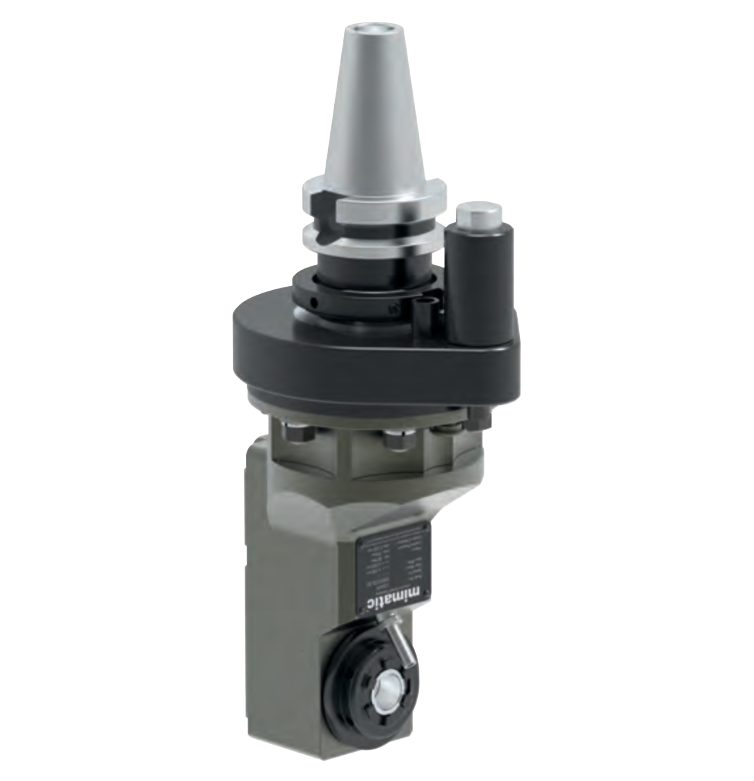

Ürün Fotoğrafı
Açılı Kafa 90° Ofset Slim Tip, BT40, tork kolu ISO9524
Angle Head 90° Offset Slim Type, BT40, torque arm according ISO9524
qr_code_2Sipariş No: 202635verifiedMade in Germany
Seri Hakkında
Geri-çekilmiş + ince gövde — en sıkışık alanlarda dahi maksimum erişim.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°, ofset, ince
- Takım Arayüzü
- mi 32
- Tezgah Bağlantısı
- BT40
- Boyut
- ZWS3
- mi Boyutu
- mi 32
- Çevrim Oranı
- i = 1 : 1
- Maks. Moment [Nm]
- 15
- Soğutma
- EC 70bar
- Soğutma Beslemesi
- EC = Dış Soğutma
- Dönüş Yönü Tersinir
- Var
- Frezeye Uygunluk
- Koşullu
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A65, SW18)
- Ağırlık [kg]
- 6
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135277
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105435ER 25 · Angle Head 90°, offset105458mi 40 · Angle Head 90°, offset105477ER 32 · Angle Head 90°, offset105503ER 25 · Angle Head 90°105505ER 32 · Angle Head 90°105651ER 11 · i = 1 : 1,67105808ER 20 · Winkelschwenkeinheit 0-98°135431ER 16 · Angle Head 90°135435ER 25 · Angle Head 90°135444ER 16 · Angle Head 90°135451ER 16 · Angle Head 90°135459ER 25 · Angle Head 90°135470ER 32 · Angle Head 90°135629ER 20 · OK135649ER 25 · ICE 70bar135717ER 25 · Double Angle Head 90°135729ER 32 · Double Angle Head 90°135813ER 25 · Winkelschwenkeinheit 0-98°156569Winkelschwenkeinheit 0-98° · OK156570Winkelschwenkeinheit 0-98° · i = 1 : 2,25156574Winkelschwenkeinheit 0-98° · i = 1 : 2,25162777ER 32 · Angle Head 90°162802mi 40 · Angle Head 90°162803mi 40 · Angle Head 90°
HIZLI DEĞİŞİM · MI 32 ARAYÜZÜ · 26 BAŞLIK
Bu üniteye uyan mi 32 başlıkları
Bu ürünün takım arayüzü mi 32 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
precision_manufacturing
Bu ürün uygulamanıza uygun mu?
Malzeme, işlem ve tezgah bilginizi paylaşın — TKT mühendisleri No. 202635 için uygunluk değerlendirmesi, kesme parametresi önerisi ve stok/teslimat bilgisiyle teklif sunsun.
