qr_code_2No. 182929

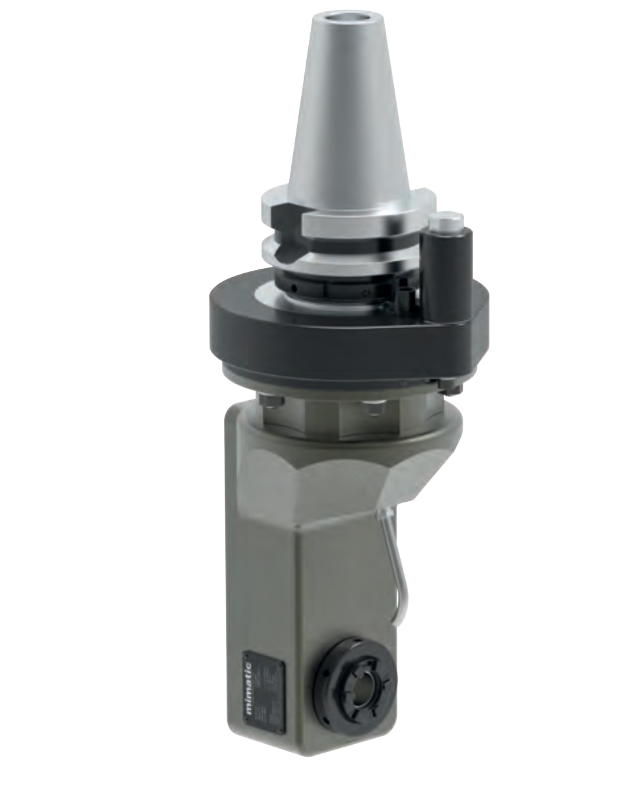

Ürün Fotoğrafı
Açılı Kafa 90° Ofset Slim Tip, BT50, tork kolu ISO9524
Angle Head 90° Offset Slim Type, BT50, torque arm according ISO9524
qr_code_2Sipariş No: 182929verifiedMade in Germany
Seri Hakkında
Geri-çekilmiş + ince gövde — en sıkışık alanlarda dahi maksimum erişim.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°, ofset, ince
- Takım Arayüzü
- ER 11
- Tezgah Bağlantısı
- BT50
- Boyut
- ZWS0
- Çevrim Oranı
- i = 1 : 1,67
- Maks. Moment [Nm]
- 6
- Soğutma
- ICE 70bar
- Soğutma Beslemesi
- Dış ve iç soğutma
- Dönüş Yönü Tersinir
- Yok
- Frezeye Uygunluk
- Koşullu
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- ER Somun Konumu
- İçten
- Moment Kolu
- ISO 9524 (A80, SW18)
- Ağırlık [kg]
- 11
- Kumanda Anahtarları Dahil
- Yok
- Anahtar — Sıkma Somunu
- 112912
- Anahtar — Mil
- 107606
- Stop Blok (dahil değil)
- 135278
