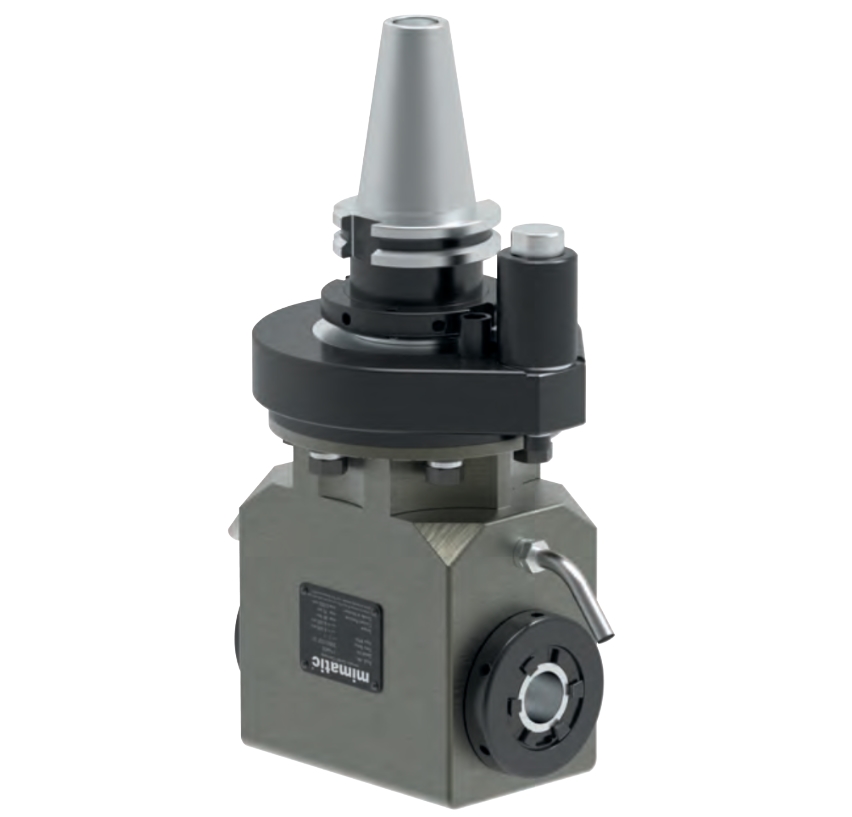

Çift Açılı Kafa 90°, CAT40, tork kolu ISO9524
Double Angle Head 90°, CAT40, torque arm according ISO9524
qr_code_2Sipariş No: 162846verifiedMade in Germany
Seri Hakkında
İki çıkışlı 90° açılı kafa, simetrik tasarımla iki taraflı eşzamanlı işleme.
Teknik Özellikler
- Takım Tipi
- Çift Açılı Kafa 90°
- Takım Arayüzü
- mi 40
- Tezgah Bağlantısı
- CAT40
- Boyut
- DW7
- mi Boyutu
- mi 40
- Çevrim Oranı
- i = 1 : 1
- Maks. Devir n1/n2 [dev/dk]
- 6.500 / 6.500
- Maks. Moment [Nm]
- 70
- Soğutma
- EC 70bar
- Soğutma Beslemesi
- EC = Dış Soğutma
- Dönüş Yönü Tersinir
- Var / Yok
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A65, SW18)
- Ağırlık [kg]
- 8,5
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135277
- L [mm]
- 180
- L1 [mm]
- 80
- L2 [mm]
- 39
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105451Angle Head 90°, offset · ICE 70bar105509mi 50 · Angle Head 90°135391ER 32 · Angle Head 90°, offset135401ER 25 · Angle Head 90°, offset135415ER 25 · Angle Head 90°, offset135417ER 32 · Angle Head 90°, offset135432ER 25 · Angle Head 90°135465ER 16 · Angle Head 90°135477ER 32 · Angle Head 90°135485mi 50 · Angle Head 90°135613ER 11 · Angle Head 90°, offset, slim135614ER 20 · Angle Head 90°, offset, slim135619ER 25 · Angle Head 90°, offset, slim135696ER 25 · OK135720ER 32 · OK135781ER 25 · Winkelschwenkeinheit 0-98°135811ER 20 · Winkelschwenkeinheit 0-98°135817Winkelschwenkeinheit 0-98° · ICE 70bar135838ER 25 · Winkelschwenkeinheit 0-98°156566mi 32 · Winkelschwenkeinheit 0-98°156567mi 32 · Winkelschwenkeinheit 0-98°156568mi 32 · Winkelschwenkeinheit 0-98°162717ER 25 · Winkelschwenkeinheit 0-98°162724Winkelschwenkeinheit 0-98° · i = 1 : 2,25
HIZLI DEĞİŞİM · MI 40 ARAYÜZÜ · 62 BAŞLIK
Bu üniteye uyan mi 40 başlıkları
Bu ürünün takım arayüzü mi 40 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
