qr_code_2No. 162725

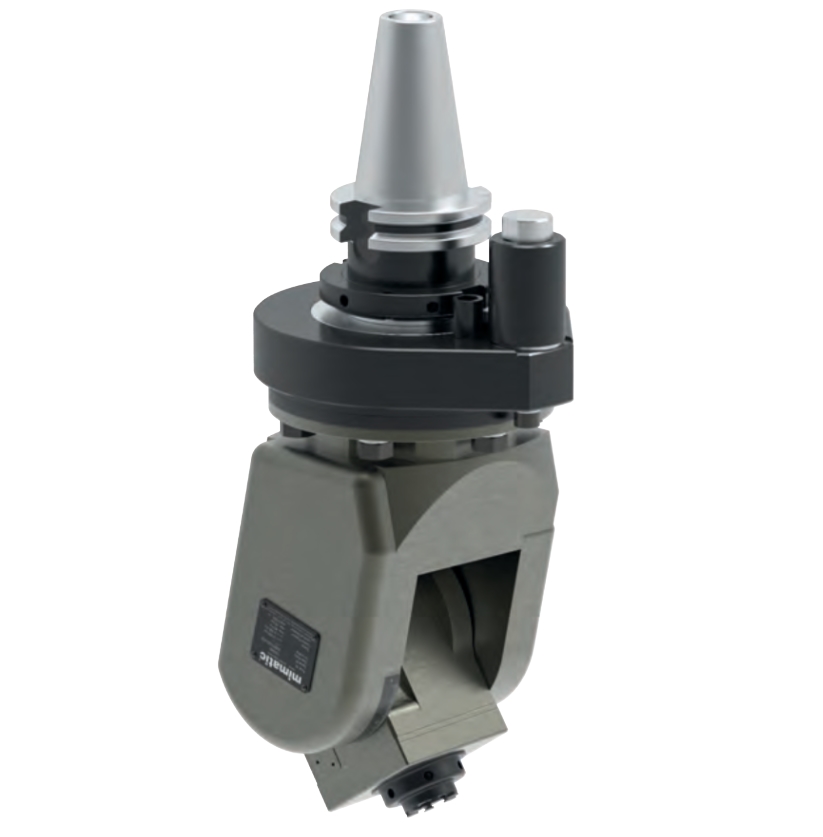

Ürün Fotoğrafı
Açılı Kafa Adjustable 0-98°, CAT40, tork kolu ISO9524
Angle Head Adjustable 0-98°, CAT40, torque arm according ISO9524
qr_code_2Sipariş No: 162725verifiedMade in Germany
Seri Hakkında
0°–98° arasında ayarlanabilir kafa. İstenen açı, takım erişimi ve tezgah uyumu uygulamaya göre doğrulanır.
Teknik Özellikler
- Takım Tipi
- Açısal Pivot Ünitesi 0-98°
- Takım Arayüzü
- mi 40
- Tezgah Bağlantısı
- CAT40
- Boyut
- WS5
- mi Boyutu
- mi 40
- Çevrim Oranı
- i = 1 : 2,25
- Maks. Moment [Nm]
- 30
- Soğutma
- Var
- Soğutma Beslemesi
- Soğutma beslemesiz
- Dönüş Yönü Tersinir
- Yok
- Frezeye Uygunluk
- Koşullu
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- -
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A65, SW18)
- Ağırlık [kg]
- 10
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135277
- L [mm]
- 195
- L1 [mm]
- 90
- L2 [mm]
- 97
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105451Açılı Kafa 90°, ofset · i = 1 : 1105509mi 50 · Açılı Kafa 90°135391ER 32 · Açılı Kafa 90°, ofset135401ER 25 · Açılı Kafa 90°, ofset135415ER 25 · Açılı Kafa 90°, ofset135417ER 32 · Açılı Kafa 90°, ofset135432ER 25 · Açılı Kafa 90°135465ER 16 · Açılı Kafa 90°135477ER 32 · Açılı Kafa 90°135485mi 50 · Açılı Kafa 90°135613ER 11 · Açılı Kafa 90°, ofset, ince135614ER 20 · Açılı Kafa 90°, ofset, ince135619ER 25 · Açılı Kafa 90°, ofset, ince135696ER 25 · Çift Açılı Kafa 90°135720ER 32 · Çift Açılı Kafa 90°135781ER 25 · ICE 70bar135811ER 20 · i = 1 : 1135817i = 1 : 1 · ICE 70bar135838ER 25 · i = 1 : 1156566mi 32 · i = 1 : 1156567mi 32 · 6.660 / 15.000156568mi 32 · ICE 70bar162717ER 25 · 6.000 / 13.500162724ICE 70bar
HIZLI DEĞİŞİM · MI 40 ARAYÜZÜ · 62 BAŞLIK
Bu üniteye uyan mi 40 başlıkları
Bu ürünün takım arayüzü mi 40 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
