qr_code_2No. 166538

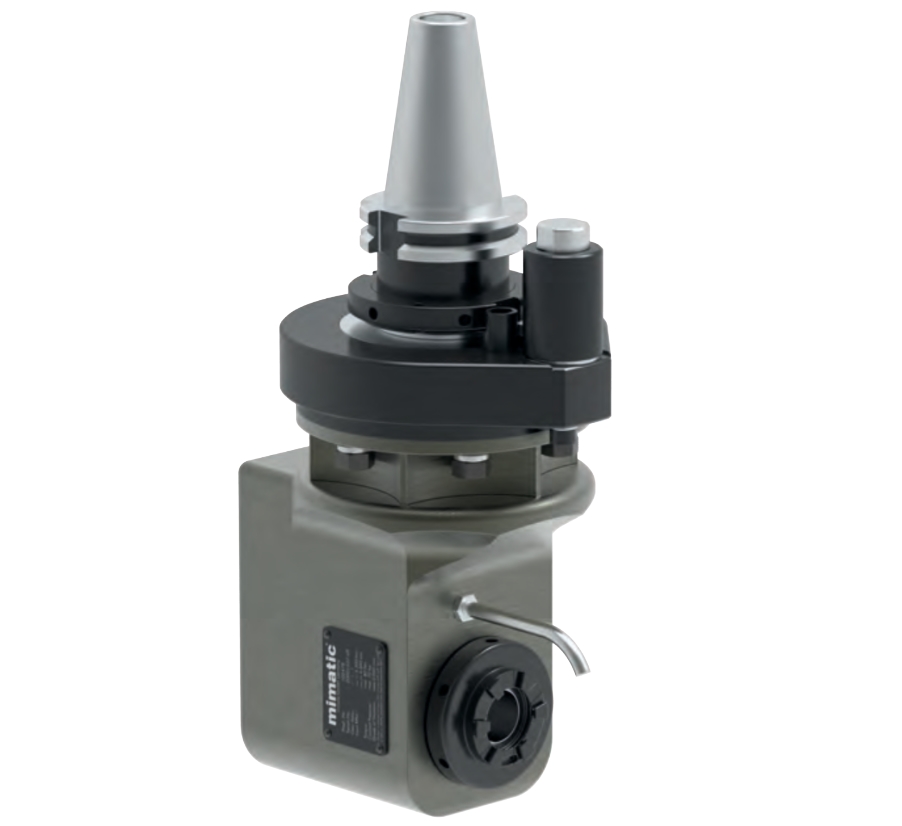

Ürün Fotoğrafı
Açılı Kafa 90° Ofset Tip CAT40, tork kolu ISO9524
Angle Head 90° Offset Type CAT40, torque arm according ISO9524
qr_code_2Sipariş No: 166538verifiedMade in Germany
Seri Hakkında
Geri-çekilmiş tasarım — dar alan ve derin kavite erişimi için optimize.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°, ofset
- Takım Arayüzü
- mi 50
- Tezgah Bağlantısı
- CAT40
- Boyut
- ZW7
- mi Boyutu
- mi 50
- Çevrim Oranı
- i = 1 : 1
- Maks. Moment [Nm]
- 70
- Soğutma
- ICE 70bar
- Soğutma Beslemesi
- Dış ve iç soğutma
- Dönüş Yönü Tersinir
- Yok
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A65, SW18)
- Ağırlık [kg]
- 8,5
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135277
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105451mi 40105509Angle Head 90° · EC 70bar135391ER 32 · OK135401ER 25 · OK135415ER 25135417ER 32135432ER 25 · Angle Head 90°135465ER 16 · Angle Head 90°135477ER 32 · Angle Head 90°135485Angle Head 90° · OK135613ER 11 · Angle Head 90°, offset, slim135614ER 20 · Angle Head 90°, offset, slim135619ER 25 · Angle Head 90°, offset, slim135696ER 25 · Double Angle Head 90°135720ER 32 · Double Angle Head 90°135781ER 25 · Winkelschwenkeinheit 0-98°135811ER 20 · Winkelschwenkeinheit 0-98°135817mi 40 · Winkelschwenkeinheit 0-98°135838ER 25 · Winkelschwenkeinheit 0-98°156566mi 32 · Winkelschwenkeinheit 0-98°156567mi 32 · Winkelschwenkeinheit 0-98°156568mi 32 · Winkelschwenkeinheit 0-98°162717ER 25 · Winkelschwenkeinheit 0-98°162724mi 40 · Winkelschwenkeinheit 0-98°
HIZLI DEĞİŞİM · MI 50 ARAYÜZÜ · 77 BAŞLIK
Bu üniteye uyan mi 50 başlıkları
Bu ürünün takım arayüzü mi 50 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
precision_manufacturing
Bu ürün uygulamanıza uygun mu?
Malzeme, işlem ve tezgah bilginizi paylaşın — TKT mühendisleri No. 166538 için uygunluk değerlendirmesi, kesme parametresi önerisi ve stok/teslimat bilgisiyle teklif sunsun.
