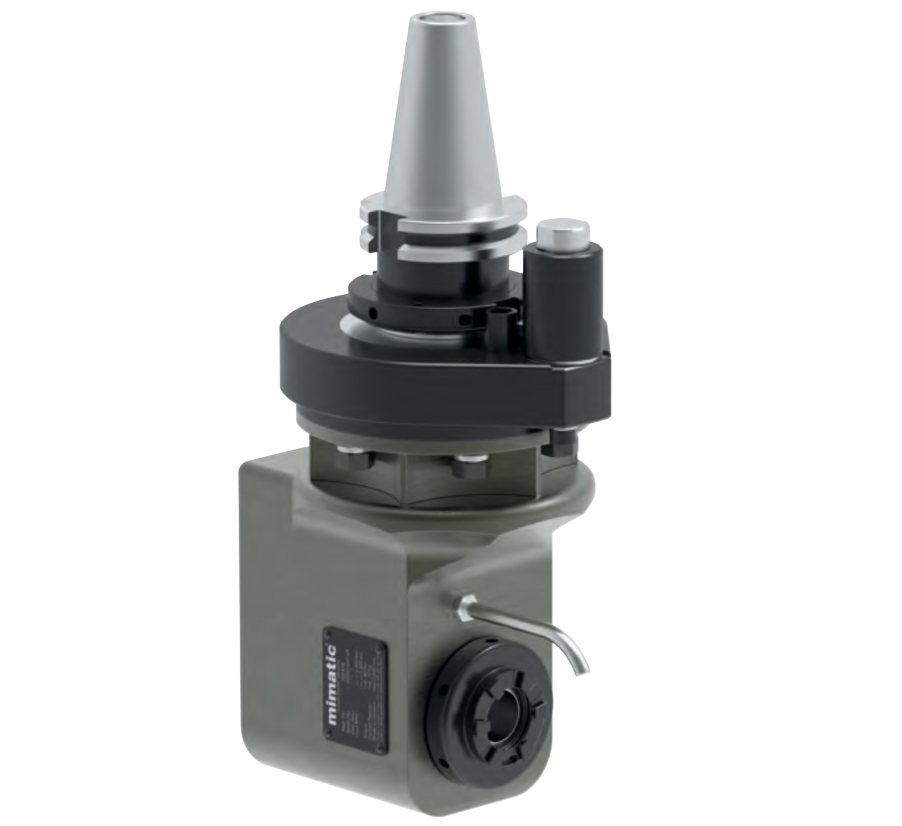

Ürün Fotoğrafı
Açılı Kafa 90° Ofset Tip CAT40, tork kolu ISO9524
Angle Head 90° Offset Type CAT40, torque arm according ISO9524
qr_code_2Sipariş No: 173521verifiedMade in Germany
Seri Hakkında
Geri çekik 90° gövde. İç kontura erişim için çalışma boyu ve çarpışma zarfı teknik çizimden kontrol edilir.
Teknik Özellikler
- Takım Tipi
- Açılı Kafa 90°, ofset
- Takım Arayüzü
- mi 40
- Tezgah Bağlantısı
- CAT40
- Boyut
- ZW5
- mi Boyutu
- mi 40
- Çevrim Oranı
- i = 1 : 1
- Maks. Moment [Nm]
- 30
- Soğutma
- Var
- Soğutma Beslemesi
- Soğutma beslemesiz
- Dönüş Yönü Tersinir
- Yok
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- -
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A65, SW18)
- Ağırlık [kg]
- 6,5
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135277
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105451ICE 70bar105509mi 50 · Açılı Kafa 90°135391ER 32135401ER 25135415ER 25 · ICE 70bar135417ER 32 · ICE 70bar135432ER 25 · Açılı Kafa 90°135465ER 16 · Açılı Kafa 90°135477ER 32 · Açılı Kafa 90°135485mi 50 · Açılı Kafa 90°135613ER 11 · Açılı Kafa 90°, ofset, ince135614ER 20 · Açılı Kafa 90°, ofset, ince135619ER 25 · Açılı Kafa 90°, ofset, ince135696ER 25 · Çift Açılı Kafa 90°135720ER 32 · Çift Açılı Kafa 90°135781ER 25 · Açısal Pivot Ünitesi 0-98°135811ER 20 · Açısal Pivot Ünitesi 0-98°135817Açısal Pivot Ünitesi 0-98° · ICE 70bar135838ER 25 · Açısal Pivot Ünitesi 0-98°156566mi 32 · Açısal Pivot Ünitesi 0-98°156567mi 32 · Açısal Pivot Ünitesi 0-98°156568mi 32 · Açısal Pivot Ünitesi 0-98°162717ER 25 · Açısal Pivot Ünitesi 0-98°162724Açısal Pivot Ünitesi 0-98° · i = 1 : 2,25
HIZLI DEĞİŞİM · MI 40 ARAYÜZÜ · 62 BAŞLIK
Bu üniteye uyan mi 40 başlıkları
Bu ürünün takım arayüzü mi 40 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
