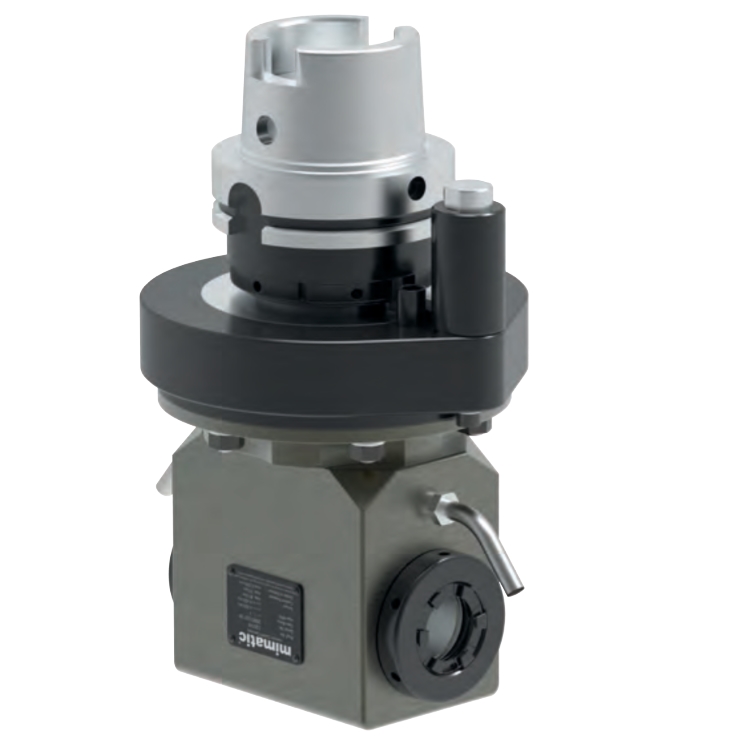

Çift Açılı Kafa 90°, HSK100, tork kolu ISO9524
Double Angle Head 90°, HSK100, torque arm according ISO9524
qr_code_2Sipariş No: 162854verifiedMade in Germany
Seri Hakkında
İki çıkışlı 90° açılı kafa, simetrik tasarımla iki taraflı eşzamanlı işleme.
Teknik Özellikler
- Takım Tipi
- Çift Açılı Kafa 90°
- Takım Arayüzü
- mi 50
- Tezgah Bağlantısı
- HSK100
- Boyut
- DW9
- mi Boyutu
- mi 50
- Çevrim Oranı
- i = 1 : 1
- Maks. Devir n1/n2 [dev/dk]
- 4.000 / 4.000
- Maks. Moment [Nm]
- 150
- Soğutma
- EC 70bar
- Soğutma Beslemesi
- EC = Dış Soğutma
- Dönüş Yönü Tersinir
- Var / Yok
- Frezeye Uygunluk
- Var
- Seramik Tasarım
- Talep üzerine
- Filtre İnceliği
- max. 50 µm
- eltimon Sensör Uyumu
- Yok
- Moment Kolu
- ISO 9524 (A80, SW18)
- Ağırlık [kg]
- 20
- Kumanda Anahtarları Dahil
- Var
- Stop Blok (dahil değil)
- 135278
- L [mm]
- 225
- L1 [mm]
- 109
- L2 [mm]
- 58
AYNI SERİDEN DİĞER KONFİGÜRASYONLAR
Kardeş varyantlar
105431ER 32 · Angle Head 90°, offset105466ER 25 · Angle Head 90°, offset105469Angle Head 90°, offset · ICE 70bar105471ER 40 · Angle Head 90°, offset105499ER 25 · Angle Head 90°105506ER 32 · Angle Head 90°105515ER 32 · Angle Head 90°105544ER 40 · Angle Head 90°105557ER 40 · Angle Head 90°105683ER 25 · Angle Head 90°, offset, slim105687Angle Head 90°, offset, slim · ICE 70bar105790ER 40 · OK105866ER 32 · Winkelschwenkeinheit 0-98°135375ER 40 · Angle Head 90°, offset135399ER 40 · Angle Head 90°, offset135462ER 25 · Angle Head 90°135592ER 11 · Angle Head 90°, offset, slim135651ER 25 · Angle Head 90°, offset, slim135656ER 32 · Angle Head 90°, offset, slim135711ER 25 · OK135749ER 32 · OK135865ER 25 · Winkelschwenkeinheit 0-98°162774ER 25 · Angle Head 90°162788mi 63 · Angle Head 90°
HIZLI DEĞİŞİM · MI 50 ARAYÜZÜ · 77 BAŞLIK
Bu üniteye uyan mi 50 başlıkları
Bu ürünün takım arayüzü mi 50 — aşağıdaki mimatic mi başlıkları doğrudan takılır. Değişim saniyeler sürer, arayüz salgısı < 0,002 mm.
